Горячекатаный и холоднокатаный лист - это два разных характера одного и того же металла. Основа одна - стальной сляб толщиной 150-250 мм. А вот путь к финальному листу проходит при разных температурах, и именно это формирует свойства:
-
горячекатаный лист чаще встречается в строительстве, машиностроении, металлоконструкциях толщиной 3-50 мм;
-
холоднокатаный - в корпусах оборудования, точных деталях, элементах 0,5-3 мм.
Главное различие - температура прокатки. Горячая проходит при 900-1200 °C, холодная - при 20-100 °C. Температура напрямую влияет на точность размеров, прочность и внешний вид поверхности.

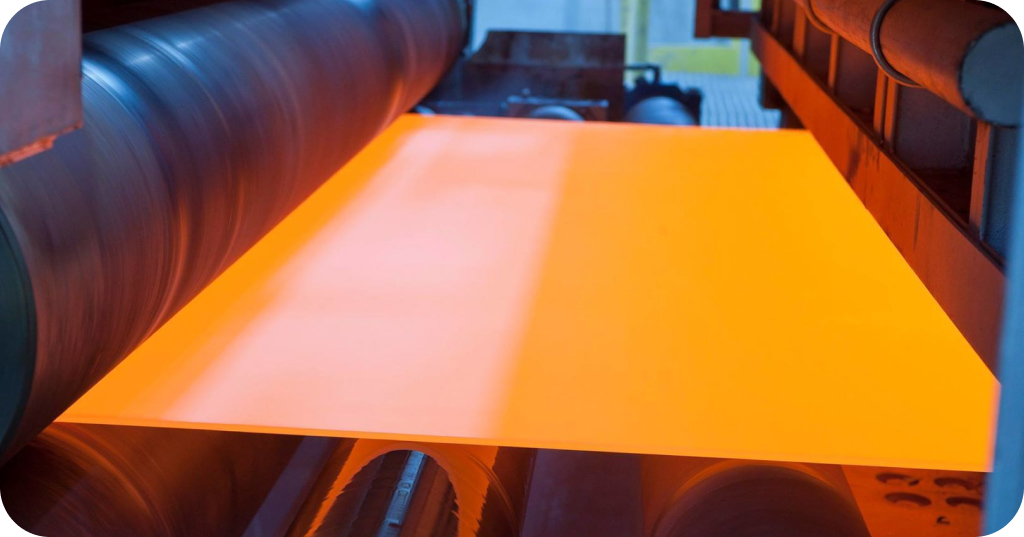

Технология горячей прокатки
Процесс стартует с нагрева сляба выше точки рекристаллизации - обычно 1100-1250 °C. Металл становится пластичным и легко поддается деформации.
Этапы производства:
-
нагрев до 1100-1200 °C;
-
черновая прокатка с уменьшением толщины в 3-5 раз;
-
чистовая прокатка до 3-50 мм;
-
охлаждение на рольганге.
Лист проходит через валки, которые уменьшают толщину и формируют рулон или листовой прокат. Допуск по толщине - ±0,2-0,5 мм в зависимости от стандарта.
Поверхность получается с окалиной - темным оксидным слоем. Его удаляют травлением или механической очисткой, если требуется дальнейшая обработка. Преимущества:
-
возможность выпуска толщин до 100 мм;
-
низкая себестоимость;
-
высокая пластичность;
-
устойчивость к строительным нагрузкам.
Минус - менее точная геометрия и более грубая поверхность.
Подходящие товары

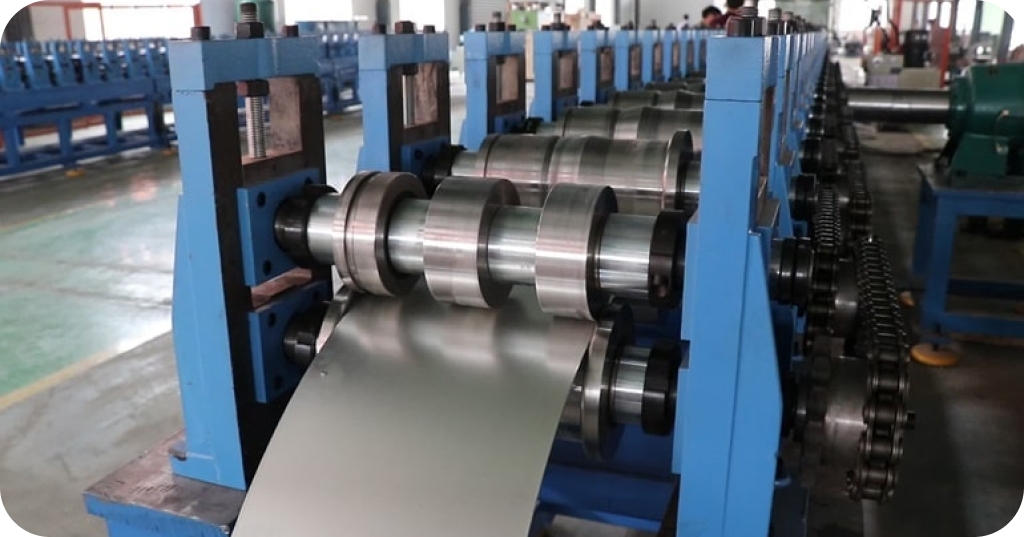

Технология холодной прокатки
Холоднокатаный лист получают из горячекатаной заготовки. Сначала удаляют окалину, затем прокатывают при температуре 20-50 °C. Процесс выглядит так:
-
очистка поверхности;
-
прокат с уменьшением толщины на 20-70 %;
-
отжиг для снятия напряжений;
-
калибровка и правка.
Толщина - обычно 0,5-3 мм, иногда до 4-5 мм. Допуск по толщине точнее - ±0,05-0,1 мм. Поверхность гладкая, подходит для окрашивания и нанесения защитных покрытий без дополнительной шлифовки.
Холодная деформация повышает предел текучести. У стали Ст3 показатель может вырасти с 240-260 МПа до 300-350 МПа. Пластичность немного снижается, зато прочность увеличивается.
Преимущества:
-
высокая точность размеров;
-
гладкая поверхность;
-
прочность выше на 10-30 %;
-
подходит для штамповки и гибки.
Недостаток - более высокая стоимость по сравнению с горячекатаным прокатом.
Подходящие товары

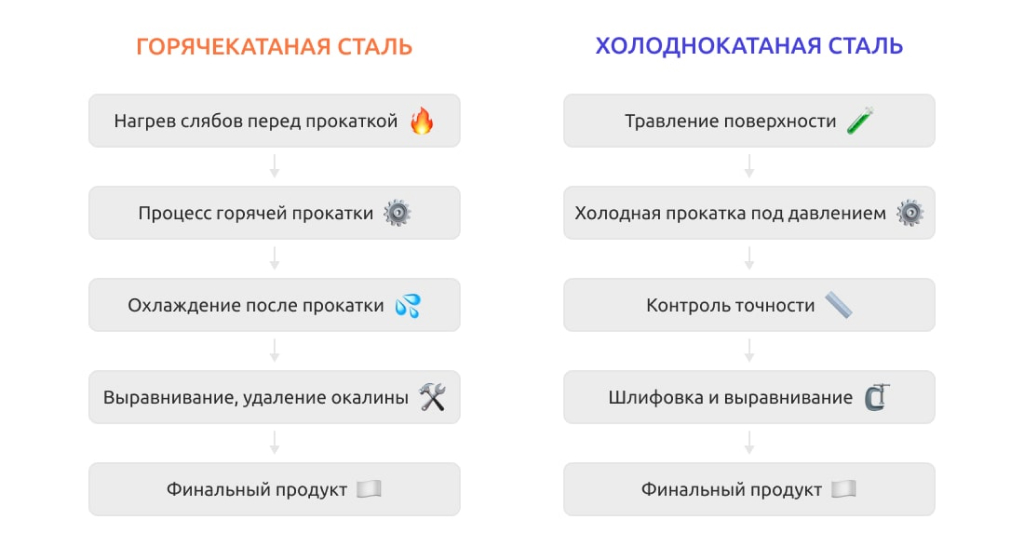

Как способ производства влияет на свойства
Температура обработки меняет структуру металла. При горячей прокатке происходит рекристаллизация, зерно формируется заново, внутренние напряжения минимальны. Материал остается пластичным и хорошо сваривается.
При холодной прокатке структура упрочняется за счет деформации. Твердость растет, появляются внутренние напряжения, которые затем снимают отжигом. Геометрия точнее, поверхность чище.
Основные различия:
-
толщина - 3-50 мм у горячекатаного, 0,5-3 мм у холоднокатаного;
-
допуск - ±0,2-0,5 мм против ±0,05-0,1 мм;
-
прочность - у холоднокатаного выше на 10-30 %;
-
поверхность - шероховатая против гладкой.
Выбор зависит от задачи. Для рам, несущих элементов и массивных конструкций чаще берут горячекатаный лист. Для корпусов техники, автомобильных деталей и изделий с точной геометрией - холоднокатаный.
Способ прокатки формирует баланс между точностью, прочностью и ценой. Именно поэтому оба типа проката уверенно удерживают позиции в промышленности и строительстве.

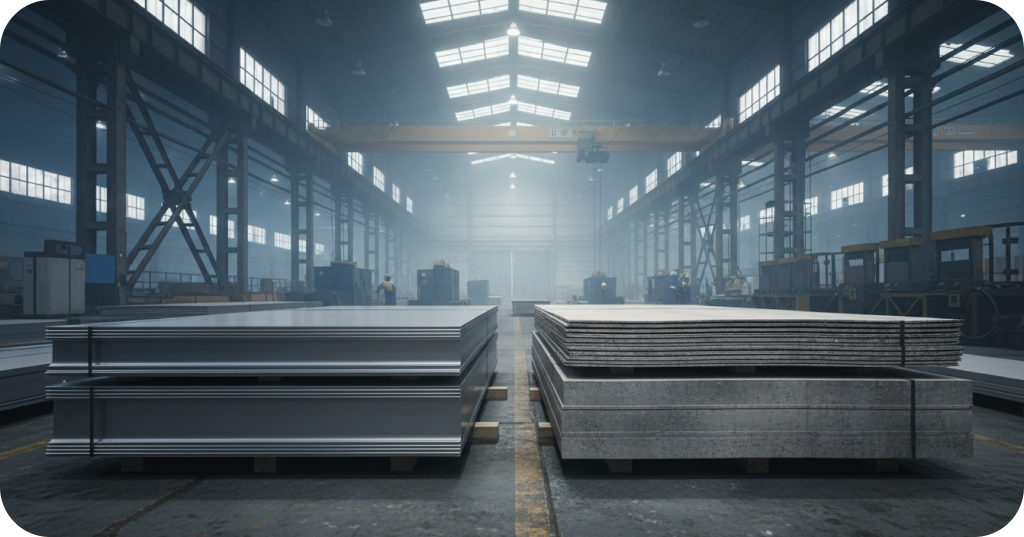

Основные отличия
Горячекатаный и холоднокатаный лист различаются не только температурой обработки. Отличия видны по поверхности, точности размеров, прочности и стоимости. Эти параметры напрямую определяют сферу применения.
Если взять лист 4 мм горячей прокатки и 1,5 мм холодной, разницу можно заметить сразу - и визуально, и при замере микрометром с точностью 0,01 мм.
Приведем параметры, по которым материалы расходятся сильнее всего.
Поверхность и точность размеров
Горячекатаный лист формируется при 900-1200 °C. При контакте с кислородом появляется окалина - плотный оксидный слой толщиной 0,1-0,5 мм. Поверхность получается матовой, с выраженной шероховатостью и следами валков.
Шероховатость достигает 40-80 мкм. Для строительных конструкций это допустимо. Перед окраской или нанесением защитных покрытий поверхность требует очистки.
Холоднокатаный лист прокатывают при 20-50 °C после удаления окалины. Поверхность гладкая, с шероховатостью 5-20 мкм. Она подходит для порошковой окраски, гальваники и декоративной отделки без дополнительной шлифовки.
По геометрии холодная прокатка заметно точнее. При длине 2000-3000 мм отклонения минимальны. Это важно для корпусов, штампованных деталей, элементов, где счет идет на десятые доли миллиметра.
Прочность и пластичность
Температура прокатки влияет на структуру металла. При горячей обработке происходит рекристаллизация, внутренние напряжения минимальны.
Предел текучести стали Ст3 у горячекатаного листа - 240-260 МПа. Материал сохраняет хорошую пластичность, легко сваривается и гнется.
Холодная прокатка упрочняет металл за счет деформации. Предел текучести увеличивается до 300-350 МПа. Прочность растет на 10-30 %, пластичность снижается.
При гибке холоднокатаного листа радиус изгиба должен быть больше. Для толщины 1 мм минимальный радиус составляет 1-1,5 мм в зависимости от марки стали.
Горячекатаный лист подходит для несущих конструкций и элементов с высокой нагрузкой. Холоднокатаный - для тонких деталей, где важна жесткость при небольшой толщине.
Допуски по толщине
Точность - один из самых заметных критериев:
-
у горячекатаного листа 6 мм допуск - ±0,3-0,5 мм. При толщине 10 мм отклонение достигает ±0,6 мм;
-
у холоднокатаного листа 1 мм допуск - ±0,05-0,1 мм. Разница по точности в 3-5 раз.
Это важно в машиностроении и производстве электрооборудования, где суммарная погрешность конструкции не должна превышать 0,2-0,3 мм.
Стоимость
Холоднокатаный лист дороже в среднем на 15-30 %.
Причины разницы:
-
дополнительная стадия прокатки;
-
удаление окалины;
-
отжиг и калибровка;
-
более строгий контроль размеров.
Горячекатаный прокат выгоден для металлоконструкций, рам, оснований толщиной 4-20 мм.
Холоднокатаный оправдан в изделиях толщиной 0,5-2 мм, где важна точность и аккуратная поверхность без серьезной доработки.
Различия между способами прокатки формируют баланс между точностью, прочностью и ценой. Для несущих элементов чаще выбирают горячекатаный лист. Для точных деталей и корпусов оборудования - холоднокатаный.

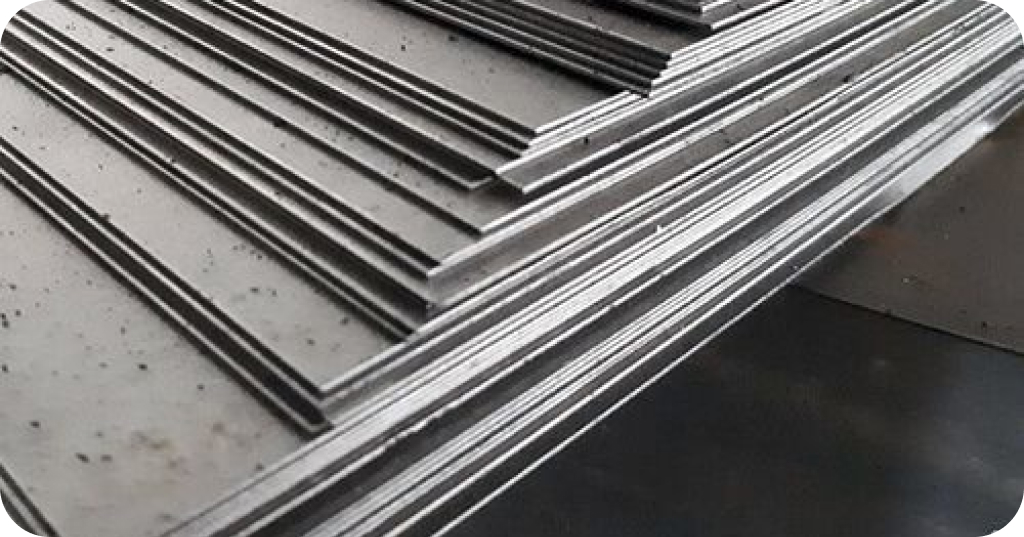

Обозначения и маркировка
Маркировка листового проката - это короткая строка, в которой зашито почти все о металле. По ней можно понять способ прокатки, размеры, стандарт, марку стали, точность и состояние поверхности. В документах и на бирке обычно указывают 5-8 параметров - тип прокатки, толщину, ширину, длину, норматив, марку стали, категорию поверхности и класс точности.
Пример записи - "Лист 2,0x1250x2500 ГОСТ 19904-90 Ст08пс ХП". В одной строке уже есть размеры, стандарт, марка стали и способ прокатки.
Понимание маркировки помогает избежать ошибок при закупке. Лист 3 мм горячей прокатки и 3 мм холодной - это разные допуски, свойства и стоимость.
Обозначения по ГОСТ
Горячекатаный лист выпускается по ГОСТ 19903 и ГОСТ 14637. Холоднокатаный - по ГОСТ 19904 и ГОСТ 16523. В маркировке указывают номер стандарта и год редакции.
Типовая запись горячекатаного листа содержит:
-
тип изделия - "Лист" или "Рулон";
-
толщину, например 6,0 мм;
-
ширину, например 1500 мм;
-
длину, например 6000 мм;
-
номер стандарта;
-
марку стали, например Ст3сп.
Для холоднокатаного проката дополнительно ставят обозначение "ХП" или "ХК".
Могут присутствовать буквы "А" или "Б" - повышенная или нормальная точность.
По маркировке легко определить допуски. Лист 1,0 мм по ГОСТ 19904 имеет отклонение ±0,05-0,1 мм. Горячекатаный 6 мм по ГОСТ 19903 - ±0,3-0,5 мм. Разница заметная.
Марки стали
Марка стали определяет состав и механические характеристики. В листовом прокате чаще встречаются:
-
Ст3сп, Ст3пс - конструкционная углеродистая сталь;
-
Ст08, Ст10 - низкоуглеродистая сталь для штамповки;
-
09Г2С - низколегированная сталь повышенной прочности;
-
08кп - кипящая сталь для тонколистового проката;
Ст3сп имеет предел текучести 240-260 МПа.
Ст08 - 180-220 МПа, отличается высокой пластичностью и подходит для глубокой вытяжки.
09Г2С выдерживает нагрузки 345-390 МПа и применяется при температуре до -40 °C.
Обозначения "сп", "пс", "кп" показывают способ раскисления - спокойная, полуспокойная, кипящая. Спокойная сталь имеет более однородную структуру и меньше внутренних дефектов.
Классы точности и состояние поверхности
Класс точности указывает допустимые отклонения по толщине и геометрии.
-
"А" - повышенная точность;
-
"Б" - нормальная точность.
Для холоднокатаного листа 1 мм класс "А" дает допуск ±0,05 мм, класс "Б" - ±0,1 мм.
Состояние поверхности также имеет обозначения. Для холоднокатаного листа применяются категории:
-
"I" - особо чистая поверхность;
-
"II" - улучшенная;
-
"III" - техническая.
Для горячекатаного проката указывают состояние "с окалиной" или "без окалины" после травления.
Дополнительно встречаются обозначения состояния поставки:
-
"н" - нормализованный;
-
"о" - отожженный;
-
"к" - калиброванный.
Эти параметры влияют на пластичность, жесткость и дальнейшую обработку.
Полная маркировка позволяет оценить характеристики листа без испытаний. Зная стандарт, марку стали, класс точности и состояние поверхности, можно заранее понять, как материал поведет себя при сварке, гибке или штамповке и какой срок службы ожидать от готового изделия.
Вес листа и как его рассчитать
Вес стального листа - базовый параметр при закупке металла и расчете нагрузок. От него зависит стоимость доставки, выбор подъемной техники, расчет перекрытий и несущих рам.
При толщине 3-10 мм прибавка всего 1 мм увеличивает массу примерно на 7-8 кг на каждый 1 м². Для партии 5-10 тонн разница становится ощутимой.
Расчет выполняется по простой формуле. Зная длину, ширину, толщину и плотность стали, можно определить массу с точностью 0,5-1 %.
Формула расчета
Базовая формула выглядит так:
Вес = Длина x Ширина x Толщина x Плотность.
Все размеры переводят в метры. Плотность указывается в кг/м³.
Пример. Лист 2,5 м x 1,25 м толщиной 0,004 м.
Расчет:
2,5 x 1,25 x 0,004 x 7850.
Результат - масса в килограммах.
Для быстрого определения часто используют упрощенную формулу:
Вес 1 м² = Толщина в мм x 7,85.
Число 7,85 - это масса 1 м² стали толщиной 1 мм при плотности 7850 кг/м³.
Пример. Толщина 5 мм.
5 x 7,85 = 39,25 кг на 1 м².
Удельный вес стали
Средняя плотность углеродистой стали - 7850 кг/м³. В расчетах допускается диапазон 7700-7900 кг/м³ в зависимости от марки.
Распространенные значения:
-
Ст3 - около 7850 кг/м³;
-
09Г2С - 7850-7900 кг/м³;
-
Ст08 - 7800-7850 кг/м³.
Разница 50-100 кг/м³ почти незаметна при небольших объемах. При партии 20-50 тонн отклонение может составить 100-300 кг.
Горячекатаный и холоднокатаный лист одинаковой толщины имеют одинаковую плотность. Способ прокатки влияет на структуру и прочность, но не на массу при равных габаритах.
Пример расчета для популярных толщин
Возьмем стандартный лист 2500 x 1250 мм. Это 2,5 x 1,25 м. Площадь - 3,125 м².
-
Толщина 2 мм. Вес 1 м² - 15,7 кг. Вес листа - около 49 кг..
-
Толщина 3 мм. Вес 1 м² - 23,55 кг. Вес листа - около 73,6 кг.
-
Толщина 5 мм. Вес 1 м² - 39,25 кг. Вес листа - около 122,7 кг.
-
Толщина 10 мм. Вес 1 м² - 78,5 кг. Вес листа - около 245 кг.
Для рулонного проката формула та же. Вместо длины листа берут длину рулона - 20-50 м и более.
Точный расчет массы необходим при проектировании металлоконструкций и подборе техники. Лист 10 мм весом 245 кг требует оборудования с грузоподъемностью не менее 300-500 кг с запасом.
Правильный расчет веса помогает избежать перегруза транспорта и держать бюджет под контролем при закупке металла.
Подходящие товары

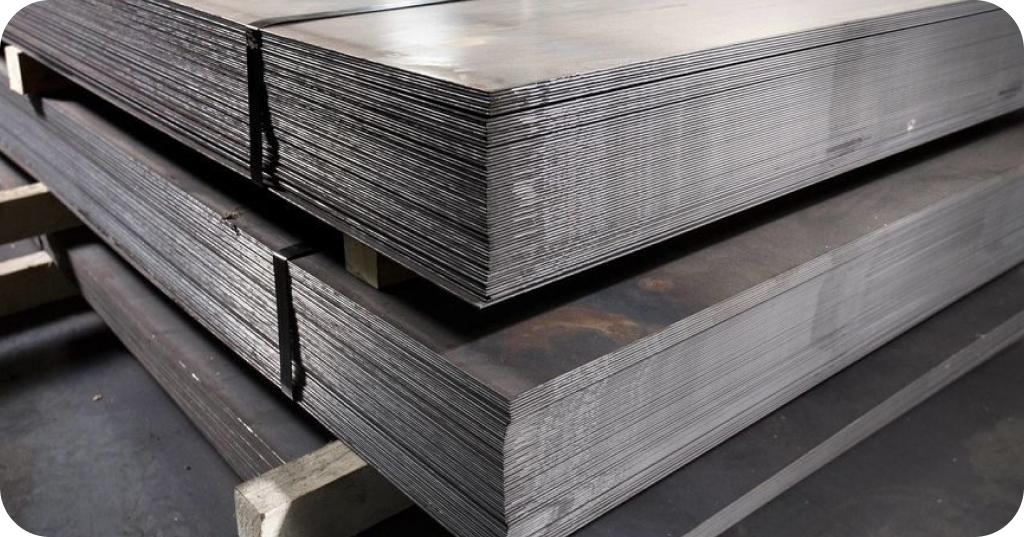

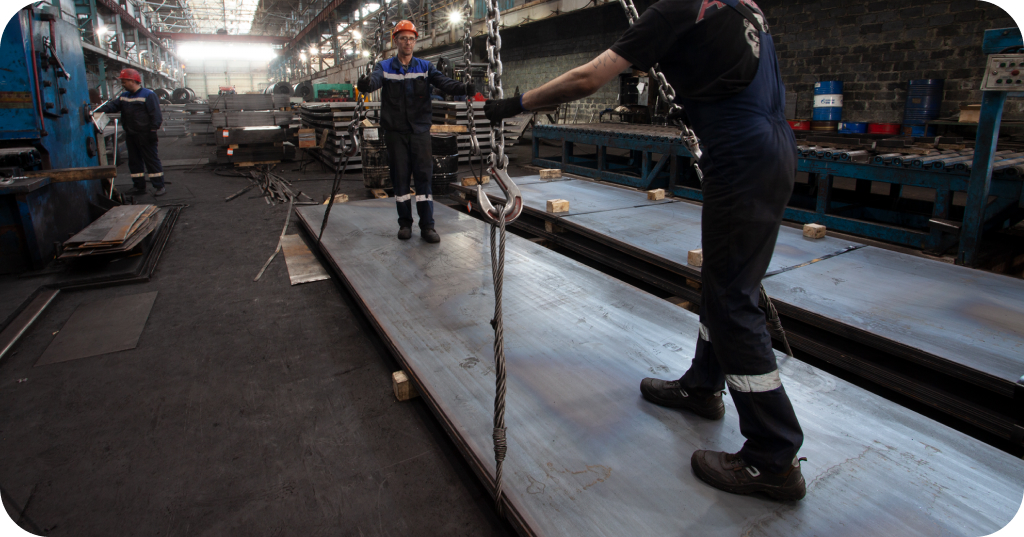

Где применяется каждый вид листа
Горячекатаный и холоднокатаный лист работают в разных условиях и под разные задачи. Выбор всегда опирается на 4 параметра - нагрузку, среду эксплуатации, требования к геометрии и внешний вид изделия.
Горячекатаный лист чаще используют при толщине 3-50 мм и нагрузке свыше 200-500 кг на элемент. Холоднокатаный востребован при толщине 0,5-3 мм, где важны точность и аккуратная поверхность.
Строительство и металлоконструкции
В строительстве лидирует горячекатаный лист толщиной 4-20 мм. Его применяют для опорных пластин, закладных деталей, фланцев, косынок и усиливающих элементов.
Чаще используются стали Ст3сп и 09Г2С с пределом текучести 240-390 МПа.
Толщина 8-12 мм подходит для рам и оснований.
Толщина 16-20 мм - для узлов с повышенной нагрузкой.
Горячекатаный прокат хорошо переносит сварку, резку и термическую обработку. Допуск по толщине ±0,3-0,5 мм для строительных задач допустим.
Холоднокатаный лист в строительстве применяют реже - в облицовочных панелях толщиной 0,8-1,5 мм и элементах, где важна точная геометрия.
Машиностроение
В машиностроении задействованы оба типа проката.
Горячекатаный лист 6-30 мм используют для рам, станин, корпусов тяжелого оборудования и элементов грузовой техники. Масса деталей достигает 50-500 кг и выше.
Холоднокатаный лист 0,8-2 мм применяют для корпусов приборов, автомобильных деталей и штампованных элементов. Точность ±0,05-0,1 мм важна при сборке узлов с минимальными зазорами.
Кузовные панели автомобилей производят из холоднокатаной стали Ст08 толщиной 0,7-1 мм. Материал хорошо переносит глубокую вытяжку и формовку.
Производство мебели и оборудования
Металлическая мебель и промышленное оборудование чаще изготавливаются из холоднокатаного листа толщиной 0,8-2 мм.
Из него делают:
-
шкафы и стеллажи;
-
корпуса электрощитов;
-
офисные столы;
-
панели станков.
Гладкая поверхность облегчает порошковую окраску. Толщина 1-1,5 мм обеспечивает достаточную жесткость при массе изделия 20-80 кг.
Горячекатаный лист применяют в силовых элементах мебели - основаниях верстаков и опорных рамах толщиной 4-6 мм, где важнее прочность, чем внешний вид.
Декоративные и точные изделия
Для декоративных проектов чаще выбирают холоднокатаный лист. Поверхность чистая, геометрия точная. Толщина 0,5-1 мм подходит для лазерной резки, перфорации и гибки с радиусом 1-2 мм.
Материал используют при изготовлении:
-
декоративных панелей;
-
перфорированных экранов;
-
интерьерных элементов;
-
корпусов бытовой техники.
После резки поверхность почти не требует дополнительной обработки и легко окрашивается.
Горячекатаный лист в декоративных проектах встречается реже. Его выбирают в индустриальном стиле, где допускается шероховатость и следы прокатки.
Итог простой. Для тяжелых конструкций и рам разумен горячекатаный прокат толщиной 6-20 мм. Для точных и эстетичных изделий - холоднокатаный лист толщиной 0,5-2 мм.
Как выбрать подходящий лист
Выбор стального листа - это всегда расчет. Ошибка в подборе способна увеличить бюджет на 10-30 % или сократить ресурс конструкции почти в 2 раза. Поэтому ориентируются на 3 базовых фактора - условия эксплуатации, требуемую точность и финансовые рамки проекта.
Перед покупкой определяют 4 параметра:
-
толщина;
-
марка стали;
-
способ прокатки;
-
формат поставки - лист 2000-6000 мм или рулон 10-50 м.
Дополнительно учитывают нагрузку в кг/м², температуру и уровень влажности.
Горячекатаный прокат выбирают для массивных конструкций с высокой нагрузкой. Холоднокатаный - когда важны размеры и чистая поверхность.
По условиям эксплуатации
Если конструкция будет работать на улице при температуре от -30 до +40 °C, стоит обратить внимание на устойчивость к перепадам и коррозии. Для таких задач часто применяют сталь 09Г2С толщиной 4-12 мм с последующей защитой - окраской или цинкованием.
В помещениях с влажностью 40-60 % достаточно стали Ст3 толщиной 2-6 мм.
Для полов и площадок с нагрузкой 200-500 кг на 1 м² подойдет горячекатаный лист 6-10 мм.
Для корпусов оборудования и металлических шкафов с нагрузкой до 50-100 кг достаточно холоднокатаного листа 1-2 мм.
Если планируется воздействие химических веществ или интенсивное истирание, предусматривают защитный слой:
-
порошковая окраска 60-120 мкм;
-
цинкование 40-80 мкм.
Эти меры продлевают срок службы и снижают риск коррозии.
По требуемой точности
Когда суммарная погрешность изделия не должна превышать 0,2-0,3 мм, предпочтение отдают холоднокатаному листу. Его допуск по толщине - ±0,05-0,1 мм. Это важно при штамповке, гибке и сборке оборудования.
Для сварных рам и строительных опор, где допустимы отклонения ±0,3-0,5 мм, подойдет горячекатаный прокат.
Если проект предполагает лазерную резку или перфорацию, холоднокатаный лист 0,8-2 мм даст более аккуратную кромку.
Для плазменной резки толщиной 8-20 мм разумнее использовать горячекатаный лист.
Размеры также играют роль. Формат 2500 x 1250 мм удобен для мелких деталей. Формат 6000 x 1500 мм подходит для длинных элементов и рам.
По бюджету проекта
Горячекатаный лист обычно дешевле на 15-30 % по сравнению с холоднокатаным при той же марке стали. При закупке 5-10 тонн разница заметна.
Для несущих конструкций без высоких требований к внешнему виду горячекатаный прокат позволяет сократить расходы без потери прочности.
В серийном производстве корпусов и мебели холоднокатаный лист экономит средства на подготовке поверхности перед окраской.
Требуется учитывать логистику. Лист 10 мм размером 2500 x 1250 мм весит около 245 кг. Партия из 20 листов потребует технику грузоподъемностью не менее 5 тонн.
Холоднокатаный лист 1 мм того же формата весит примерно 24-25 кг, что упрощает погрузку и снижает транспортные расходы.
Оптимальный выбор - баланс между прочностью, точностью и затратами. Для тяжелых рам и опор подойдет горячекатаный лист 6-20 мм. Для точных и аккуратных изделий - холоднокатаный 0,8-2 мм.
