ПВЛ (просечно-вытяжной лист) где применяется в строительстве и почему выгоден
- Технология просечки и вытяжки металла
- Из каких металлов изготавливают ПВЛ
- Основные марки и типоразмеры листов
- Отличие ПВЛ от перфорированного листа
- Технические характеристики ПВЛ
- Антикоррозионные свойства
- Где применяется ПВЛ в строительстве
- Применение ПВЛ в промышленном строительстве
- Применение в частном домостроении
- Сравнение ПВЛ с другими материалами
- Как выбрать ПВЛ для строительных задач
ПВЛ "просечно-вытяжной лист" - это листовой металл, который превращают в "сетку" без сварки и без плетения. Заготовку прорезают сериями щелей, затем растягивают, и щели раскрываются в ромбовидные ячейки. В результате получается настил с большой открытой площадью, заметной жесткостью и меньшей массой на 1 м² по сравнению со сплошным листом той же исходной толщины, потому что часть объема занимает "воздух" в виде ячеек. Сам термин "просечно-вытяжной" буквально описывает две операции производства.
В нормативной практике в РФ чаще всего упоминаются ГОСТ 8706-78 и ТУ 36.26.11-5-89. В ГОСТ 8706-78, где задан сортамент стальных ПВЛ, перечислены типовые толщины заготовки 4 мм, 5 мм, 6 мм, ширины 500 мм, 600 мм, 710 мм, 800 мм, 900 мм, 1000 мм и длина до 6000 мм, а также предусмотрено изготовление иных размеров по согласованию. В части поставок применяется ТУ 36.26.11-5-89.
Практически получение ПВЛ для закупки сводится к трем решениям заказчика:
-
толщина заготовки 2-6 мм для массовых настилов, ступеней, площадок, ограждений и технологических решеток.
-
геометрия ячейки и перемычек под задачи противоскольжения, вентиляции, светопропускания, фильтрации или защиты оборудования.
-
состояние поверхности после вытяжки с сохранением выраженного рельефа либо с прокаткой для приплющивания, когда важнее более ровная плоскость.

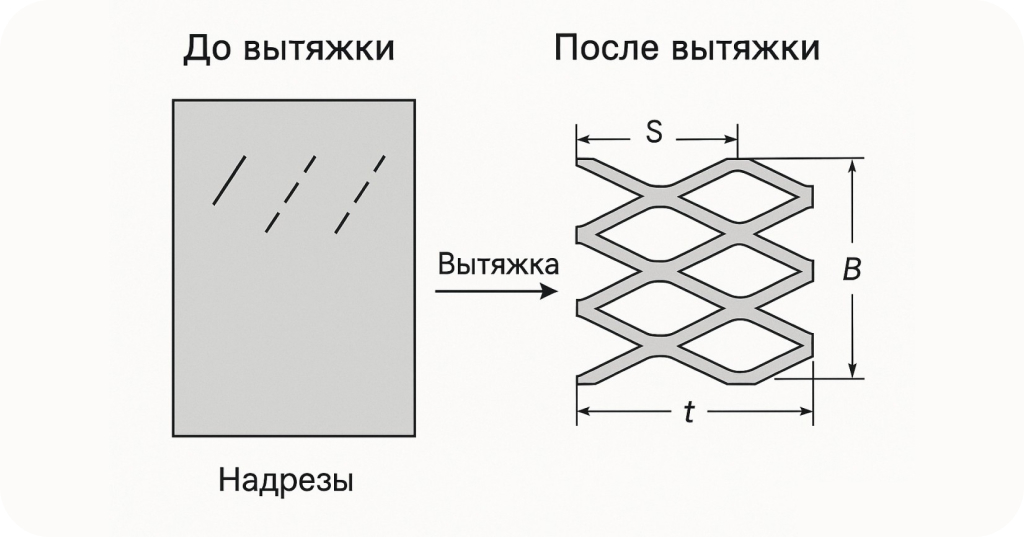

Технология просечки и вытяжки металла
Производственная логика напоминает металлическую "гармошку".
-
Берут исходный лист нужной толщины. Для стального ПВЛ в ГОСТ 8706-78 закреплены 4 мм, 5 мм, 6 мм с определенными габаритами по ширине и длине.
-
На специальном оборудовании выполняют просечку. Это не круглые отверстия, а последовательности коротких прорезей, расположенных по шагу.
-
Лист растягивают. Вытяжка раскрывает прорези и формирует ромбовидные ячейки. Материал не вырубается кружками, как при перфорации, а перераспределяется в ребра и перемычки, поэтому отсутствует вырубной лом от отверстий.
-
При необходимости выполняют прокатку. Прокат через прессующие валки снижает деформации и делает поверхность более плоской, при этом выраженность "сетки" уменьшается.
От геометрии просечки и степени вытяжки напрямую зависят масса и допустимые нагрузки. Для ПВЛ 406 указана масса 16,24 кг на 1 м² и предельная нагрузка 230 кг на 1 м длины при ширине 1000 мм, а при ширине 800 мм - 290 кг на 1 м длины.
Для ПВЛ 408 приведена масса 18,84 кг на 1 м² и предельная нагрузка 355 кг на 1 м длины при ширине 1000 мм.
Из каких металлов изготавливают ПВЛ
Базовый массовый вариант на рынке РФ - углеродистая сталь обычного качества. Она проще в обработке, резке и сварке. В производстве применяются марки Ст3кп, Ст3сп, Ст3пс из толстолистового проката.
Для сред с повышенными требованиями к коррозионной стойкости используют нержавеющие стали. В поставках регулярно встречается AISI 304 и российское обозначение 08Х18Н10.
Для снижения массы и решения декоративных задач применяют алюминий и алюминиевые сплавы. В нормативных описаниях упоминаются алюминиевые сплавы, оцинкованная сталь и латунь.
На рынке представлены и другие варианты:
-
Оцинкованный ПВЛ применяется для защиты от коррозии при эксплуатации на улице, когда требуется цинковое покрытие и стандартная стальная основа.
-
Медь, латунь, бронза используются в декоративных панелях, экранах и элементах интерьера, где важен внешний вид и химическая стойкость.

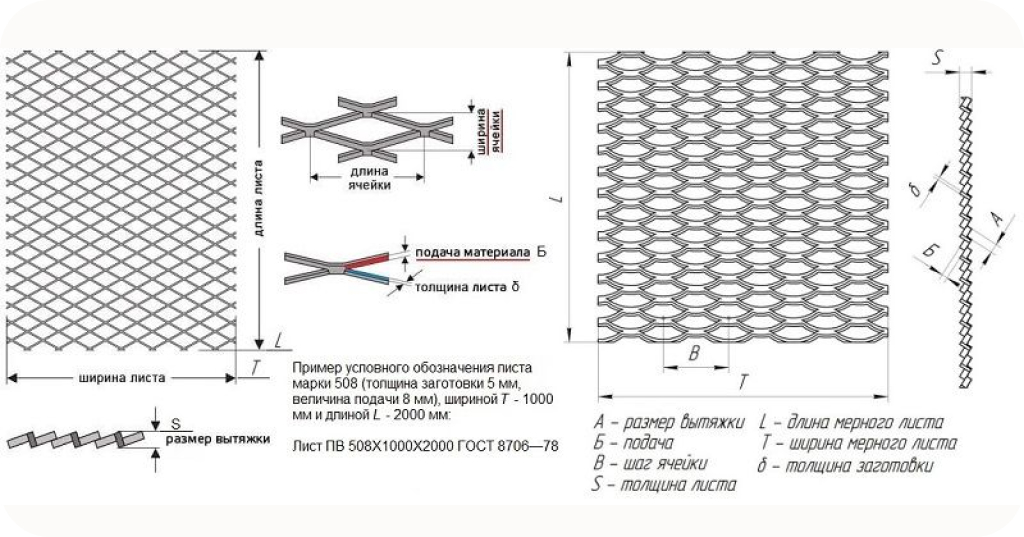

Основные марки и типоразмеры листов
В закупках ПВЛ чаще всего фигурирует под марками ПВЛ 406, ПВЛ 408, ПВЛ 506, ПВЛ 508, ПВЛ 510. Эти обозначения закрепились в прайсах и каталогах поставщиков как ходовые типоразмеры. Маркировка в поставках обычно расшифровывается через тип и габариты.
Для понимания параметров закупки смотрят на 4 группы размеров:
-
Толщина исходной заготовки. По ГОСТ 8706-78 для стального ПВЛ закреплены 4 мм, 5 мм, 6 мм при ширине 500-1000 мм и длине до 6000 мм. В коммерческих предложениях дополнительно встречается диапазон 2-6 мм.
-
Размер ячейки или шаг. Указываются шаги, к примеру, 6x12 мм, 10x20 мм, 20x40 мм. Для ПВЛ 406 и ПВЛ 408 встречается шаг 90 мм, для ПВЛ 506 - 125 мм.
-
Габариты листа по складу. На практике распространены форматы 1000x2000 мм, 1250x2500 мм, 1000x3000 мм.
-
Масса на 1 м² и несущая способность. Для ПВЛ 406 приводится 16,24 кг на 1 м², для ПВЛ 408 - 18,84 кг на 1 м². Эти показатели учитываются при расчете настила и выборе шага опор.
При выборе под настилы обращают внимание не только на массу, но и на выраженность рельефа, так как рельеф используется для противоскольжения на ступенях и площадках.
Подходящие товары

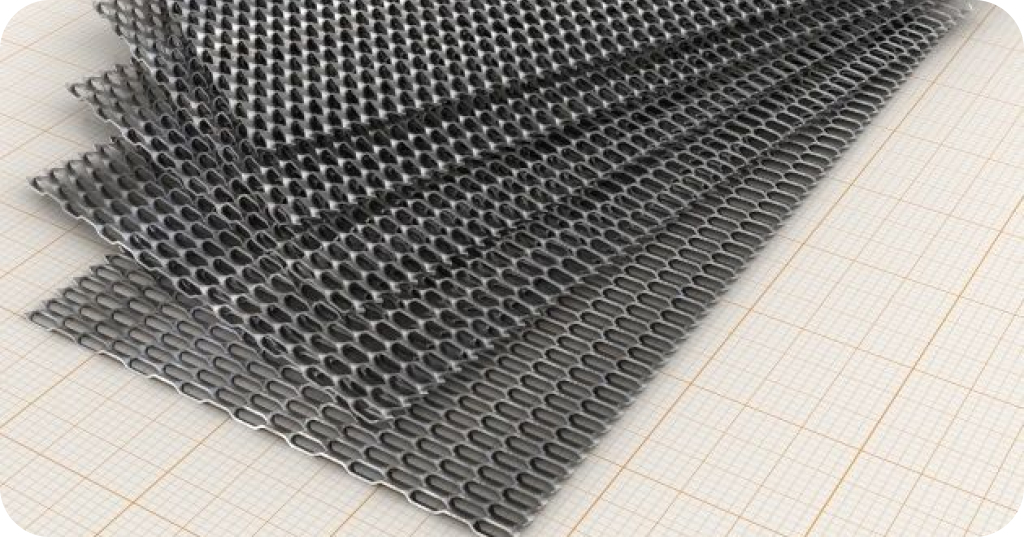

Отличие ПВЛ от перфорированного листа
ПВЛ и перфолист внешне похожи, оба пропускают свет, воду и воздух. Различия проявляются в технологии и механике.
Как формируются отверстия:
-
Перфолист получают пробивкой отверстий заданной формы. Образуется лом в виде вырубленных элементов, геометрия задается пуансоном.
-
ПВЛ получают прорезями и растяжением без вырубки отверстий по всей площади. Вырубной лом отсутствует, металл перераспределяется в ребра и перемычки.
У ПВЛ ребра и перемычки после вытяжки работают как мини-ребра жесткости. В настилах, ограждениях и защитных экранах материал демонстрирует высокую несущую способность при умеренной массе.
Поведение поверхности:
-
ПВЛ имеет выраженный рельеф с выступающими перемычками. Рельеф используется на ступенях и проходных мостиках для уменьшения скольжения и самоочистки через ячейки.
-
Перфолист остается более плоским. Его выбирают при необходимости точной геометрии отверстий и повторяемого рисунка.
Точность рисунка и контролируемая открытая площадь:
-
Перфолист обеспечивает точный узор отверстий для акустических панелей, сит, фильтрации и фасадных кассет.
-
ПВЛ формирует повторяемый ромб и применяется там, где требуются настил, защита, вентиляция и ударная стойкость в одном листе.
Технические характеристики ПВЛ
Просечно-вытяжной лист применяют в настилах, маршах, площадках обслуживания, ограждениях, технологических перекрытиях. Это материал, который уверенно чувствует себя и в цехе, и на улице, и в составе сложных металлоконструкций. Его параметры зависят от толщины исходной заготовки, геометрии ячейки, ширины перемычек и способа обработки поверхности. В нормативной базе для стального ПВЛ используется ГОСТ 8706-78, где заданы сортамент и размеры заготовки 4 мм, 5 мм, 6 мм, ширина 500-1000 мм, длина до 6000 мм. Эти цифры формируют основу для расчетов массы и нагрузок.
В коммерческом обороте чаще встречаются марки ПВЛ 406, 408, 506, 508, 510. Они различаются толщиной исходного листа, шагом ячейки и массой на 1 м². Сочетание толщины и рисунка раскрытия напрямую влияет на несущую способность, массу и поведение листа под нагрузкой.
Прочность и несущая способность
Несущая способность ПВЛ определяется 3 факторами:
-
Толщина исходной заготовки.
-
Ширина и форма перемычек после вытяжки.
-
Пролет между опорами.
Для наглядности можно опереться на табличные данные по нагрузкам для распространенных марок.
ПВЛ 406:
-
Масса 16,24 кг на 1 м².
-
Предельная нагрузка на 1 м длины при ширине 1000 мм - 230 кг.
-
При ширине 800 мм - 290 кг.
ПВЛ 408:
-
Масса 18,84 кг на 1 м².
-
Предельная нагрузка на 1 м длины при ширине 1000 мм - 355 кг.
ПВЛ 506:
-
Масса около 16,4 кг на 1 м².
-
Предельная нагрузка на 1 м длины при ширине 1000 мм - 180 кг.
Цифры приведены для стандартных условий и используются как ориентир. В реальном проектировании закладывают запас по прочности не менее 1,3-1,5 от расчетной нагрузки, учитывают динамику шага, снеговую нагрузку, возможный удар и направление ячеек относительно пролета. При уменьшении пролета с 1000 мм до 500 мм фактическая несущая способность возрастает кратно, поэтому шаг опор остается критичным параметром.
За счет рельефа и вытянутых перемычек ПВЛ работает как система мини-ребер. При одинаковой толщине заготовки жесткость листа на изгиб выше, чем у перфорированного листа, где часть металла удалена полностью.
Вес и экономия металла
Одна из причин популярности ПВЛ - сочетание жесткости и сниженной массы. После вытяжки формируется открытая площадь, которая может составлять 50-70% от общей площади листа в зависимости от типа ячейки.
Для сравнения:
-
Стальной сплошной лист толщиной 4 мм - масса около 31,4 кг на 1 м².
-
ПВЛ 406 из заготовки 4 мм – масса 16,24 кг на 1 м².
Экономия массы достигает примерно 45-50% на 1 м² при сохранении способности воспринимать эксплуатационные нагрузки для настилов и площадок обслуживания.
Для ПВЛ 408 из заготовки 4 мм - масса 18,84 кг на 1 м².
Даже при большей массе по сравнению с 406 этот вариант остается почти в 1,7 раза легче сплошного листа той же толщины.
Снижение массы влияет не только на стоимость металла. Оно уменьшает нагрузку на несущие конструкции здания, упрощает монтаж и снижает транспортные расходы на 10-30% в зависимости от объема партии.
Антикоррозионные свойства
Антикоррозионная стойкость зависит от выбранного металла и покрытия.
Углеродистая сталь без покрытия:
-
Требует окраски или оцинковки.
-
При эксплуатации на улице без защиты коррозия может начаться через 3-6 месяцев в условиях повышенной влажности.
Оцинкованная сталь:
-
Толщина цинкового слоя обычно 40-100 мкм.
-
Срок службы в умеренном климате 10-25 лет без капитального ремонта покрытия.
Нержавеющая сталь AISI 304:
-
Содержание хрома около 18%, никеля около 8-10%.
-
Устойчива к атмосферной коррозии и большинству бытовых сред.
Нержавеющая сталь AISI 316:
-
Добавление молибдена 2-3%.
-
Повышенная стойкость в агрессивной среде и при воздействии солей.
Открытая структура ПВЛ облегчает дренаж воды и самоочистку от снега и грязи. Отсутствие закрытых полостей снижает риск скрытой коррозии по сравнению с коробчатыми конструкциями.
Пожарная безопасность и температурная устойчивость
ПВЛ из стали относится к негорючим материалам. Температура плавления углеродистой стали находится в диапазоне 1450-1520 °C. До достижения 400-500 °C снижение прочности остается умеренным, при 600 °C прочность падает примерно на 40-50%, что учитывается в расчетах огнестойкости конструкций.
Нержавеющие стали демонстрируют схожий температурный диапазон плавления 1400-1450 °C. Алюминиевые ПВЛ имеют температуру плавления около 660 °C, поэтому в зонах с высокой температурной нагрузкой чаще применяют стальные варианты.
За счет ячеистой структуры ПВЛ не образует сплошного экрана, который задерживает горячие газы. В лестничных маршах и на технических площадках это улучшает дымоудаление. Материал не поддерживает горение и не выделяет токсичных газов при нагреве, если используется чистый металл без полимерного покрытия.
Температурная устойчивость проявляется и в линейном расширении. Для стали коэффициент линейного расширения около 12x10⁻⁶ 1/°C. При перепаде температуры 50 °C лист длиной 3000 мм изменит размер примерно на 1,8 мм. Эти значения учитывают при креплении настилов, чтобы избежать внутренних напряжений.
Где применяется ПВЛ в строительстве
Просечно-вытяжной лист занял устойчивую нишу в промышленном и гражданском строительстве. Его выбирают там, где важны прочность, вентиляция, дренаж, снижение массы и устойчивость к механическим нагрузкам. За счет открытой площади 50-70% и массы 16-20 кг на 1 м² для распространенных марок ПВЛ 406 и 408 материал остается легче сплошного листа толщиной 4 мм почти в 1,7-2 раза, при этом сохраняет несущую способность для эксплуатационных нагрузок.
На практике ПВЛ встречается в крупных направлениях применения, от маршевых лестниц до фасадных экранов.

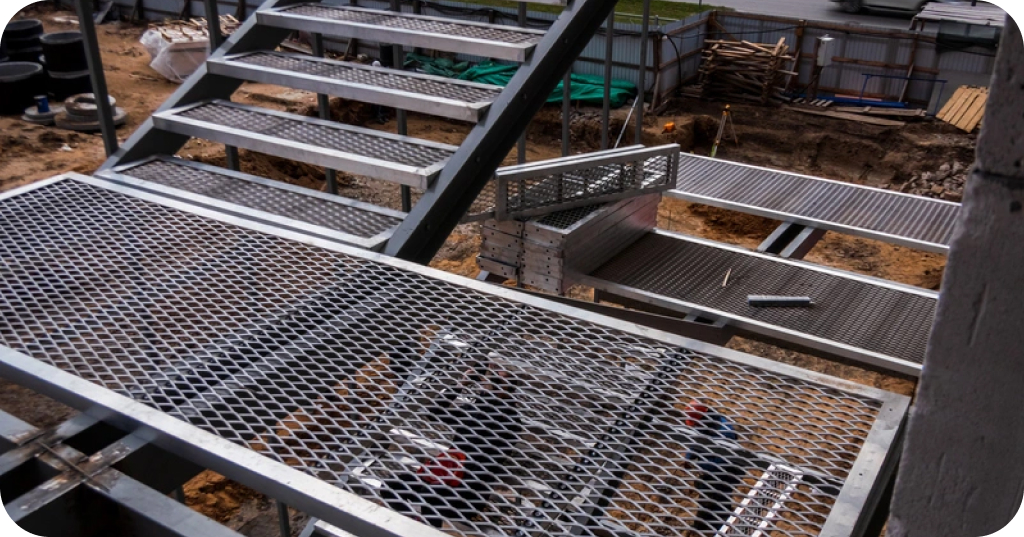

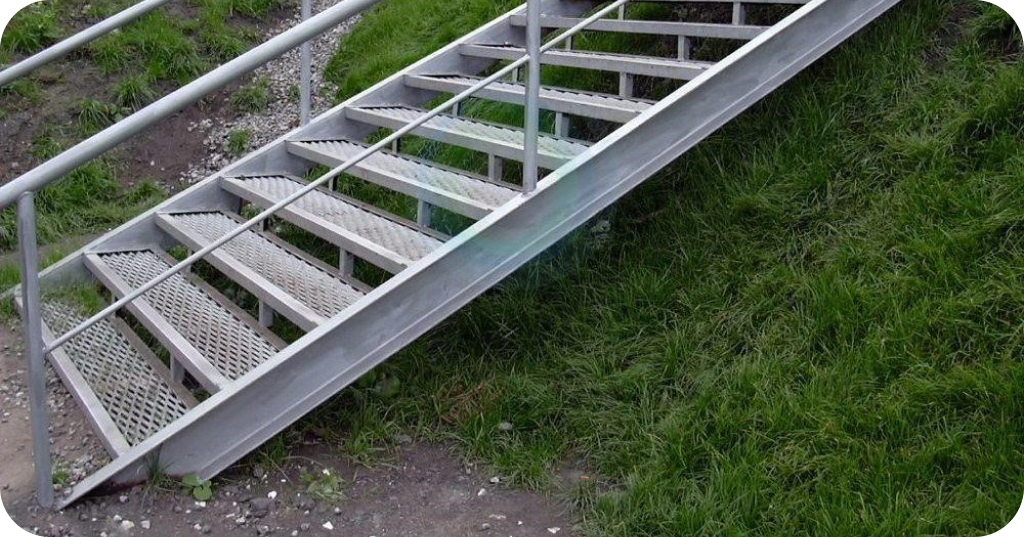

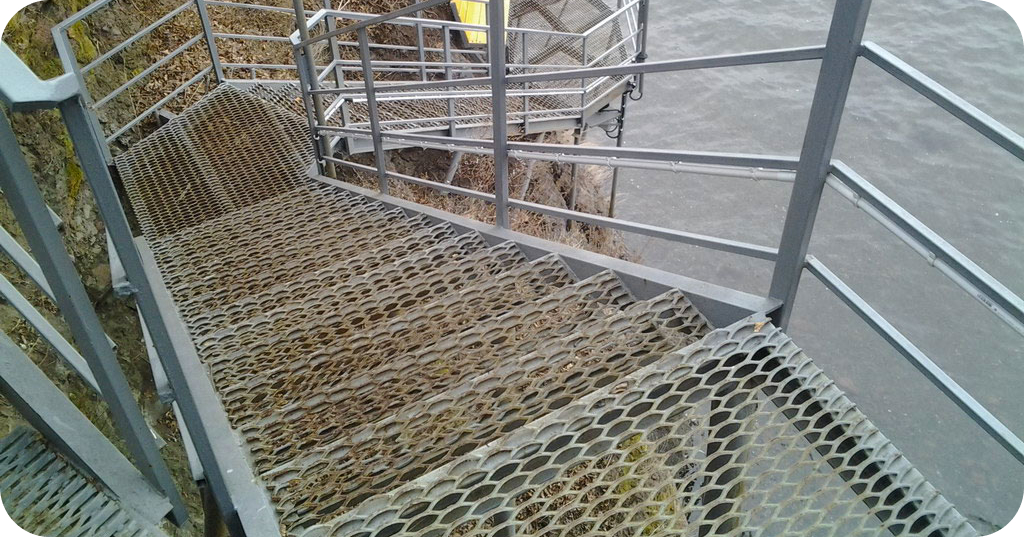

Лестничные марши и ступени
Стальные лестничные марши в производственных зданиях, на складах и в торговых центрах часто выполняют из ПВЛ марок 406 или 408 с толщиной исходной заготовки 4 мм или 5 мм.
Преимущества для ступеней:
-
Противоскользящий рельеф формируется за счет выступающих перемычек.
-
Самоочистка от снега и грязи происходит через ячейки без накопления осадков на поверхности.
-
Снижение массы конструкции достигает 40-50% по сравнению со сплошной сталью аналогичной толщины.
В расчетах принимают нормативную временную нагрузку на лестничные марши 300-400 кг на 1 м² для общественных зданий. При пролете 800-1000 мм ПВЛ 408 способен воспринимать распределенную нагрузку до 355 кг на 1 м длины при ширине 1000 мм, что позволяет использовать его как основу для ступеней с дополнительной рамой.
В промышленной среде ПВЛ применяют на наружных пожарных лестницах. Открытая структура уменьшает накопление льда и воды, что повышает безопасность эксплуатации в зимний период.
Площадки обслуживания и технические настилы
Технические настилы на высоте 2-20 м в цехах, на котельных, ТЭЦ, нефтебазах часто выполняют из ПВЛ 406, 408 или 506.
Типичные параметры площадок:
-
Пролет между балками 600-1000 мм.
-
Расчетная нагрузка 200-500 кг на 1 м².
-
Коэффициент запаса по прочности не менее 1,3.
За счет массы 16-19 кг на 1 м² нагрузка на металлокаркас уменьшается. Это позволяет снизить расход несущего профиля на 5-15% в зависимости от схемы перекрытия.
Отсутствие сплошной поверхности играет практическую роль. Пыль, стружка и технологическая жидкость не задерживаются на настиле, а проходят через ячейки, что упрощает уборку и снижает риск скольжения.
Ограждения и заборы
В ограждениях ПВЛ используют как заполнение металлических рам.
Преимущества:
-
Прозрачность 50-70% обеспечивает обзор и естественное освещение территории.
-
Высокая жесткость достигается без сварных сеточных соединений.
-
Стойкость к ударным нагрузкам сохраняется даже при сравнительно небольшой толщине листа.
Для заборов частных и промышленных объектов применяют листы толщиной 2-4 мм с ячейкой 10x20 мм или 20x40 мм. Высота секций составляет 1500-2500 мм. Масса одной панели размером 2000x1000 мм из ПВЛ 406 составляет около 32-35 кг.
В отличие от сварной сетки ПВЛ не имеет точек сварки, которые становятся очагами коррозии. При горячем цинковании срок службы в умеренном климате достигает 15-25 лет.

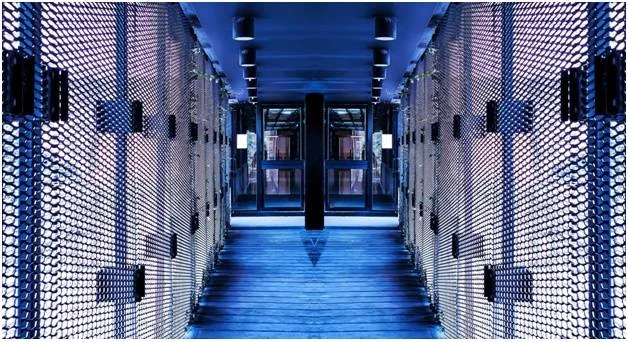

Фасадные решения и декоративные экраны
ПВЛ применяют как солнцезащитные экраны и декоративные панели на фасадах офисных и торговых зданий.
Типичные задачи:
-
Снижение инсоляции на 20-40% при сохранении естественного освещения помещений.
-
Экранирование инженерных блоков и кондиционеров на фасадах.
-
Формирование объемной текстуры и глубины архитектурного облика здания.
Для фасадов используют алюминиевый или нержавеющий ПВЛ толщиной 1,5-3 мм. Масса алюминиевого листа может составлять 5-8 кг на 1 м², что позволяет монтировать панели на подсистемы без усиления каркаса.
Открытая структура снижает ветровую нагрузку. При коэффициенте прозрачности 60% давление ветра на экран уменьшается примерно на 30-50% по сравнению со сплошной панелью той же площади.
Армирование и усиление конструкций
ПВЛ применяют как армирующий слой в штукатурных и бетонных работах. Области применения:
-
Армирование штукатурки слоем 20-40 мм для повышения трещиностойкости.
-
Усиление стыков и примыканий в зонах концентрации напряжений.
-
Облицовка колонн и балок под огнезащитные составы.
Рельефная поверхность улучшает сцепление раствора с металлом по сравнению с гладким листом. ПВЛ распределяет напряжения и снижает риск образования трещин при усадке.
В бетонных конструкциях лист толщиной 2-3 мм используется как распределяющая арматура для тонких плит и архитектурных элементов, когда стандартная сетка неудобна по геометрии.
Вентиляционные и инженерные системы
В инженерных системах ПВЛ применяют как защитные и распределительные элементы. Типовые решения:
-
Защитные экраны венткамер и шахт.
-
Решетки для воздухозаборов.
-
Экраны теплообменников.
-
Площадки под инженерное оборудование.
Открытая площадь 50-70% обеспечивает свободный проход воздуха. При одинаковой площади проема сопротивление потоку ниже, чем у перфорированного листа с меньшим процентом открытой поверхности.
В вентиляционных камерах ПВЛ используют для ограждения вращающихся элементов и вентиляторов. Лист выдерживает локальные удары и не создает сплошного барьера для охлаждения оборудования.
Температурная устойчивость стали до 400-500 °C без критической потери несущей способности позволяет применять материал вблизи тепловых агрегатов и воздуховодов горячего воздуха.
В строительстве ПВЛ ценят за сочетание трех характеристик:
-
Прочность при относительно малой массе.
-
Открытая структура для света, воздуха и воды.
-
Вариативность толщин и размеров от 2 мм до 6 мм и длиной до 6000 мм.
Применение ПВЛ в промышленном строительстве
В промышленном строительстве просечно-вытяжной лист используют там, где конструкция обязана выдерживать постоянные нагрузки, вибрацию, перепады температур и воздействие агрессивной среды. ПВЛ работает в формате настилов, ограждений, защитных экранов, технологических площадок, переходных мостиков и облицовки оборудования. Это материал, который не боится интенсивной эксплуатации и сохраняет геометрию под длительным давлением. На объектах с высокой нагрузкой особое значение имеют три параметра:
-
Несущая способность при пролете 600-1000 мм.
-
Масса 15-20 кг на 1 м² для стальных марок 406 и 408.
-
Открытая площадь до 60-70% для дренажа и вентиляции.
Снижение массы на 40-50% по сравнению со сплошной сталью толщиной 4 мм уменьшает нагрузку на несущие балки. Это позволяет оптимизировать металлокаркас здания на 5-15% в зависимости от схемы перекрытия и общей площади настила.
Производственные цеха и эстакады
В цехах машиностроения, металлургии, пищевой и химической промышленности ПВЛ применяют для настилов на высоте 2-12 м, переходных галерей и площадок обслуживания оборудования. Материал спокойно воспринимает рабочий ритм производства, где нагрузки меняются в течение смены. Типовые условия эксплуатации:
-
Динамическая нагрузка 200-500 кг на 1 м².
-
Вибрация от станков и агрегатов.
-
Наличие масла, воды и металлической стружки.
Рельефная поверхность снижает риск скольжения даже при наличии жидкости. Открытая структура обеспечивает стекание воды и падение мелких отходов вниз, что упрощает уборку и уменьшает скопление загрязнений.
На эстакадах трубопроводов ПВЛ укладывают между металлическими балками с шагом 600-800 мм. При пролете 800 мм марка 408 воспринимает распределенную нагрузку свыше 300 кг на 1 м длины, что достаточно для обслуживания трубопроводов и запорной арматуры.
Срок службы оцинкованного ПВЛ в закрытых помещениях достигает 20 лет и более при регулярном контроле состояния покрытия.
Нефтегазовые объекты
На нефтеперерабатывающих заводах, буровых установках и компрессорных станциях ПВЛ применяют для площадок вокруг резервуаров, лестниц, технологических галерей и защитных экранов. Здесь материал работает в условиях повышенной влажности и химической активности среды. Особенности среды:
-
Влажность до 90%.
-
Воздействие нефтепродуктов и солей.
-
Перепады температур от −40 °C до +50 °C.
Для таких условий используют горячее цинкование с толщиной покрытия 60-100 мкм либо нержавеющую сталь AISI 304 и AISI 316. Нержавеющий вариант устойчив к коррозии в присутствии сернистых соединений и морского воздуха.
Открытая поверхность снижает скопление паров и облегчает вентиляцию площадок. В зонах возможного пролива нефти отсутствие сплошной плоскости уменьшает вероятность образования луж и скользких участков.
ПВЛ применяют и в зонах повышенной пожарной опасности. Сталь не поддерживает горение, температура плавления превышает 1400 °C, что позволяет использовать лист в составе аварийных маршрутов эвакуации.
Склады и логистические комплексы
В логистике ПВЛ применяют для антресольных этажей, платформ отбора, проходных мостиков и защитных ограждений. Материал помогает создавать легкие, но прочные конструкции на больших площадях. Нагрузки на таких объектах:
-
Персонал 80-120 кг на человека.
-
Перемещение тележек до 300 кг.
-
Распределенная нагрузка 250-400 кг на 1 м².
При устройстве антресолей шаг балок составляет 500-1000 мм. Использование ПВЛ вместо сплошного листа уменьшает массу перекрытия на десятки килограммов на каждый квадратный метр, что критично при площадях 500-5000 м².
В складских помещениях ПВЛ применяют как противопожарные разделители стеллажей. Открытая структура не препятствует работе спринклерной системы, вода проходит через ячейки и распределяется по уровням хранения.
Объекты энергетики
На ТЭЦ, ГРЭС, подстанциях и в распределительных узлах ПВЛ применяют для настилов, лестниц и площадок обслуживания турбин и генераторов. Материал выдерживает сочетание вибрации, температуры и влажности. Условия эксплуатации:
-
Температура окружающей среды до +60 °C вблизи оборудования.
-
Вибрации и пульсации от турбин.
-
Повышенная влажность и образование конденсата.
Стальной ПВЛ сохраняет механическую прочность до 400-500 °C без критического снижения несущей способности. Коэффициент линейного расширения около 12x10⁻⁶ 1/°C означает, что при нагреве на 50 °C лист длиной 3000 мм увеличится примерно на 1,8 мм, что учитывают при монтаже креплений.
На открытых подстанциях ПВЛ используют как настилы и ограждения трансформаторных площадок. Оцинкованное покрытие обеспечивает срок службы 15-25 лет в умеренном климате.
В энергетике ценится способность ПВЛ не образовывать сплошной экранирующей поверхности для тепла. Это улучшает охлаждение оборудования и снижает риск перегрева при длительной работе агрегатов.
Применение в частном домостроении
В частном строительстве ПВЛ используют реже, чем профнастил или сварную сетку, но в тех зонах, где важны прочность, дренаж и долговечность, он показывает себя практично и предсказуемо. При толщине исходного листа 3-4 мм масса 1 м² стального ПВЛ обычно находится в диапазоне 12-18 кг. Это почти в 1,5-2 раза легче сплошного листа той же толщины. Открытая площадь 50-70% обеспечивает свободный проход воды, света и воздуха, что для частного участка часто важнее сплошной поверхности. Для дома это дает преимущества:
-
Уменьшение нагрузки на каркас и фундамент.
-
Снижение образования наледи и застоя воды.
-
Повышенную износостойкость при круглогодичной уличной эксплуатации.
В частном секторе чаще применяют оцинкованный или окрашенный ПВЛ толщиной 2-4 мм с ячейкой 10x20 мм или 20x40 мм.
Крыльцо и входные группы
Крыльцо - зона с самой высокой интенсивностью эксплуатации. Здесь ПВЛ используют для ступеней, площадки перед дверью и боковых ограждений. Металл работает под постоянной нагрузкой, перепадами температуры и воздействием влаги. Плюсы для входной группы:
-
Противоскользящий рельеф поверхности за счет выступающих перемычек.
-
Самоочистка от снега и дождя через ячейки без накопления воды.
-
Несущая способность 200-400 кг на 1 м² при шаге опор 600-800 мм.
При ширине пролета 800 мм лист марки 408 выдерживает распределенную нагрузку свыше 300 кг на 1 м длины. Для частного дома этого достаточно даже при одновременном нахождении 3-4 человек на площадке.
Снижение массы металлического каркаса дает дополнительный эффект. Если площадь входной площадки 4 м², разница между сплошной сталью 4 мм и ПВЛ может достигать 50-60 кг. Это уменьшает нагрузку на анкеры и фундамент крыльца.
Террасы и балконы
На террасах ПВЛ применяют как самостоятельный настил или как основание под деревянные планки. Он обеспечивает вентиляцию снизу и уменьшает накопление влаги под покрытием. Типовые параметры:
-
Толщина 3-4 мм.
-
Шаг опор 500-700 мм.
-
Расчетная нагрузка 250-350 кг на 1 м².
На балконах и навесных конструкциях критична масса. При площади балкона 6 м² применение ПВЛ вместо сплошного листа снижает вес перекрытия на 80-120 кг. Это важно для каркасных домов и зданий из легких блоков.
Открытая структура снижает ветровую нагрузку на ограждения. При прозрачности около 60% давление ветра на панель уменьшается примерно на 30-50% по сравнению со сплошной сталью.
Садовые конструкции и хозяйственные постройки
В частном секторе ПВЛ применяют в заборных секциях, воротах, теплицах, сараях и навесах. Он сочетает жесткость и проницаемость, что удобно для дворовых конструкций. Преимущества для уличных объектов:
-
Долговечность оцинкованного покрытия 15-25 лет в умеренном климате.
-
Устойчивость к механическим повреждениям и изгибу.
-
Естественная вентиляция пространства без эффекта глухой стены.
В ограждениях лист размером 2000x1000 мм из стали толщиной 3-4 мм имеет массу 25-35 кг и заметно жестче сварной сетки той же площади.
В хозяйственных постройках ПВЛ используют как защитный экран вентиляционных проемов, перегородки в мастерских и настилы в гаражах. Лист выдерживает нагрузку от бытового оборудования и не требует сложного обслуживания.
Подвесные потолки и элементы декора
В интерьере частных домов ПВЛ применяют в лофт-пространствах, на верандах, в гаражах и мастерских. Он формирует технический, индустриальный характер без перегрузки конструкции. Области применения:
-
Подвесные потолки с сохранением вентиляции.
-
Декоративные экраны радиаторов и кондиционеров.
-
Ограждения лестничных пролетов.
-
Зонирующие перегородки.
Для декоративных задач используют лист толщиной 1,5-2 мм. Масса 1 м² составляет 5-10 кг в зависимости от материала и размера ячейки. При порошковой окраске срок службы внутри помещения превышает 20 лет.
Открытая структура позволяет скрыть коммуникации и сохранить циркуляцию воздуха. В подвесных потолках это улучшает распределение тепла и упрощает установку светильников.
Сравнение ПВЛ с другими материалами
Выбор материала для настилов, ограждений и экранов обычно сводится к сравнению 4 параметров:
-
Масса на 1 м².
-
Несущая способность.
-
Стоимость за м².
-
Ресурс эксплуатации.
Просечно-вытяжной лист занимает промежуточное положение между сплошной сталью, сварной решеткой и перфорированным листом. Ниже приведено практическое сравнение по основным показателям, которые учитывают при проектировании и закупке.
ПВЛ и цельный металлический лист
Масса:
-
Сплошной лист толщиной 4 мм имеет массу около 31,4 кг на 1 м².
-
ПВЛ из заготовки 4 мм имеет массу 16-19 кг на 1 м² в зависимости от марки.
Разница достигает 40-50% по весу.
Несущая способность:
-
Сплошной лист работает как цельная пластина без отверстий и имеет предсказуемую прочность на изгиб.
-
ПВЛ за счет вытянутых перемычек формирует рельефные ребра жесткости. При пролете 600-800 мм марка 408 воспринимает распределенную нагрузку 300 кг и более на 1 м длины.
Эксплуатация:
-
Сплошной лист задерживает воду и снег.
-
ПВЛ обеспечивает дренаж и вентиляцию.
В уличных условиях ПВЛ снижает образование наледи. Внутри помещений уменьшает накопление пыли и конденсата.
При площади настила 150 м² экономия массы может составить 1800-2200 кг стали. Это отражается не только на стоимости материала, но и на расчете несущих балок.
ПВЛ и сварная решетка
Сварная решетка состоит из прутков, соединенных точечной сваркой. Сварная решетка имеет высокую несущую способность при крупных ячейках 30x30 мм и более. Она эффективна при нагрузках 500-1000 кг на 1 м² в промышленных условиях.
ПВЛ уступает решетке при экстремальных нагрузках, но выигрывает при средних эксплуатационных значениях 200-400 кг на 1 м².
У решетки присутствуют сварные точки, которые становятся зонами возможной коррозии. ПВЛ формируется из цельного листа без сварных соединений по всей площади.
Решетка с несущими полосами 30x3 мм имеет массу 25-40 кг на 1 м². ПВЛ аналогичного назначения - 16-20 кг на 1 м².
При малых и средних нагрузках ПВЛ часто дешевле на 10-25% за счет меньшего расхода металла и более простой технологии производства.
ПВЛ и перфорированный лист
Перфорированный лист получают пробивкой отверстий.
Перфолист формируется с удалением части металла в виде вырубки. ПВЛ образуется путем перераспределения металла без образования отходов в виде вырубных кружков.
Перфорированный лист при равной толщине обычно менее жесткий, так как отсутствуют вытянутые перемычки. ПВЛ работает как реберная система и демонстрирует большую жесткость при сопоставимой массе.
Перфорация обеспечивает точный рисунок отверстий, что востребовано в фасадных и акустических панелях. ПВЛ формирует ромбовидный рисунок с выраженным объемом.
Прозрачность:
-
Процент открытой площади у ПВЛ достигает 60-70%.
-
У перфорации показатель зависит от шага и диаметра отверстий и часто составляет 30-50%.
Для настилов и лестниц чаще выбирают ПВЛ. Для декоративных и акустических решений - перфорированный лист.
Как выбрать ПВЛ для строительных задач
Выбор ПВЛ зависит от расчетной нагрузки, условий среды и типа конструкции. Неверный подбор толщины или покрытия приводит к перерасходу бюджета либо к преждевременному износу.
Подбор толщины и шага ячейки
Основные параметры выбора:
-
Расчетная нагрузка на 1 м².
-
Пролет между опорами.
-
Условия эксплуатации.
Для частных объектов:
-
Толщина 2-3 мм.
-
Нагрузка до 250 кг на 1 м².
-
Пролет 500-600 мм.
Для производственных площадок:
-
Толщина 4-5 мм.
-
Нагрузка 300-500 кг на 1 м².
-
Пролет 600-1000 мм.
Чем больше шаг ячейки, тем выше прозрачность и меньше масса, но ниже локальная жесткость. Для ступеней и проходных мостиков чаще выбирают ячейку 10x20 мм или 20x40 мм, так как она обеспечивает баланс между безопасностью и вентиляцией.
Выбор покрытия
Покрытие определяет срок службы конструкции.
-
Оцинкованная сталь - срок службы 15-25 лет на улице в умеренном климате.
-
Нержавеющая сталь AISI 304 - срок эксплуатации 30 лет и более без существенной коррозии.
Порошковая окраска выполняет декоративную функцию и обеспечивает дополнительную защиту от влаги.
Для агрессивной среды с солями или химическими испарениями предпочтительна нержавеющая сталь либо горячее цинкование с толщиной слоя не менее 80 мкм.
На что обратить внимание при покупке
При выборе партии ПВЛ проверяют 6 параметров:
-
Соответствие толщины исходной заготовки заявленной.
-
Равномерность раскрытия ячейки.
-
Отсутствие трещин в перемычках.
-
Геометрию листа без значительных изгибов.
-
Качество цинкового или лакокрасочного покрытия.
-
Массу 1 м² по паспорту изделия.
Отклонение фактической толщины даже на 0,5 мм способно изменить несущую способность на 10-20%. Также учитывают длину листа. При длине 3000-6000 мм уменьшается количество стыков и повышается общая жесткость настила.
Грамотный выбор ПВЛ позволяет получить конструкцию с оптимальным балансом веса, прочности и срока службы без избыточного расхода металла.
