Сколько весит один метр профильной трубы - полная таблица по размерам, онлайн-расчет, примеры расчета, формулы
- Как размер сечения и толщина стенки меняют массу
- Почему вес в таблицах называют теоретическим
- Сколько весит один метр профильной трубы
- Самые ходовые размеры для забора, навеса, каркаса и ворот
- Как рассчитать вес профильной трубы самостоятельно
- Онлайн-расчет веса профильной трубы
- Расчет нагрузки на конструкцию
- Как не ошибиться при заказе трубы на объект
Масса погонного метра профильной трубы складывается из четырех вещей - формы сечения, наружного размера, толщины стенки и плотности стали. Для обычной углеродистой стали в расчетах берут плотность 7850 кг/м³, или 7,85 г/см³. Поэтому труба 40x20x2 мм и труба 40x40x2 мм при равной стенке дают разный вес - у второй больше периметр металла в сечении, значит больше и площадь сечения, и масса одного метра.
Профильная труба бывает квадратной и прямоугольной. В записи 40x20x2 мм первые два числа показывают наружные стороны сечения, а последнее - толщину стенки. У квадратной 40x40x2 мм стороны равны, у прямоугольной 60x40x2 мм одна сторона больше другой. На металлобазе чаще считают не штуки, а метры, килограммы и тонны, поэтому запрос "вес метра профильной трубы" почти всегда упирается в пересчет длины в массу.

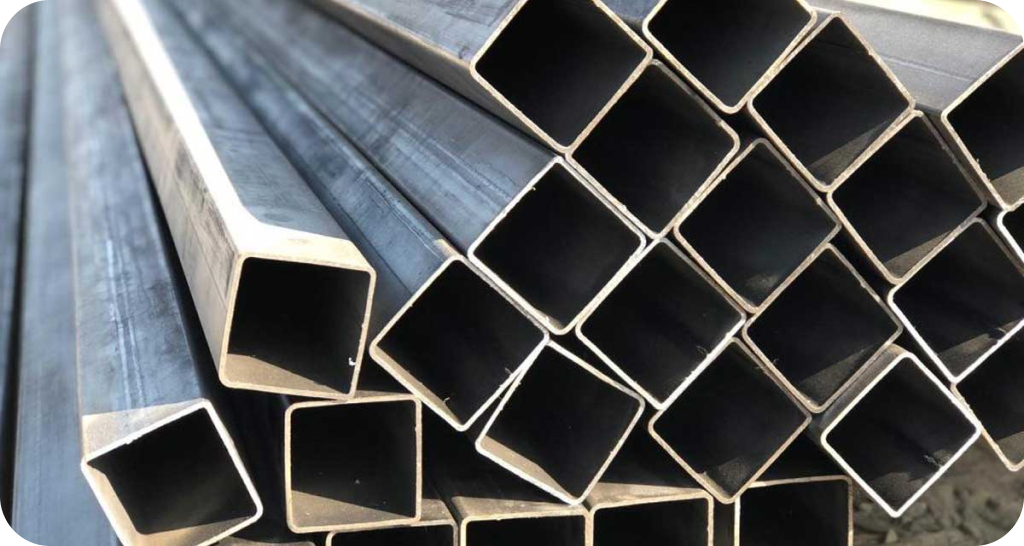

Профильная труба квадратная
Как размер сечения и толщина стенки меняют массу
Размер сечения влияет на вес почти линейно. Если взять трубу 20x20x2 мм, ее теоретическая масса погонного метра около 1,075 кг. У 40x40x2 мм уже около 2,33 кг/м, у 60x60x3 мм около 5,25 кг/м, у 80x80x3 мм около 7,13 кг/м, у 100x100x4 мм около 11,84 кг/м.
Толщина стенки бьет по массе еще заметнее. Труба 40x40x2 мм весит около 2,33 кг/м, а 40x40x3 мм уже около 3,36 кг/м. Разница на одном метре - около 1,03 кг. На шестиметровом хлысте получается около 6,18 кг, а на партии из ста штук по шесть метров прибавка перевалит за 600 кг.
С прямоугольной трубой картина та же. Профильная труба 40x20x2, вес одного метра - около 1,70 кг. Берем 60x40x2 мм - масса поднимается до 2,96 кг/м. У 60x40x3 мм она уже около 4,30 кг/м. Поэтому при одинаковой длине каркас из 60x40x3 мм окажется тяжелее каркаса из 60x40x2 мм почти на 45%.
Почему вес в таблицах называют теоретическим
Теоретическим его называют потому, что он посчитан по геометрии, например, общестроительного алюминиевого профиля, и плотности стали, а в реальной поставке масса немного гуляет. Причины простые - допуски по толщине стенки, радиусы скругления углов, марка стали, оцинковка, остатки масла, ржавчина, влажность, точная длина хлыста.
Профильная труба 40x20x2 мм длиной шесть метров по таблице весит около 10,2 кг. На складе одна труба может оказаться чуть легче или чуть тяжелее. Для бытового забора эта разница не критична, а для большого заказа на 2-5 тонн она уже видна и в смете, и в расчете нагрузки, и в стоимости доставки.
Сколько весит один метр профильной трубы
Чтобы быстро прикинуть массу, удобнее работать по таблице. Ниже популярные размеры для заборов, навесов, теплиц, ворот, стеллажей и небольших металлоконструкций. Значения округлены до двух знаков после запятой.
Таблица веса квадратных труб
|
Размер, мм |
Вес 1 м, кг |
Вес 3 м, кг |
Вес 6 м, кг |
Вес 12 м, кг |
|
20x20x1,5 |
0,84 |
2,52 |
5,05 |
10,09 |
|
20x20x2 |
1,08 |
3,23 |
6,45 |
12,90 |
|
25x25x1,5 |
1,07 |
3,21 |
6,42 |
12,84 |
|
25x25x2 |
1,39 |
4,17 |
8,34 |
16,68 |
|
30x30x2 |
1,70 |
5,09 |
10,19 |
20,37 |
|
40x40x2 |
2,33 |
6,99 |
13,97 |
27,95 |
|
40x40x3 |
3,36 |
10,08 |
20,16 |
40,32 |
|
50x50x2 |
2,96 |
8,87 |
17,74 |
35,49 |
|
50x50x3 |
4,30 |
12,90 |
25,80 |
51,60 |
|
60x60x2 |
3,59 |
10,76 |
21,51 |
43,03 |
|
60x60x3 |
5,25 |
15,75 |
31,49 |
62,98 |
|
80x80x2 |
4,84 |
14,53 |
29,07 |
58,13 |
|
80x80x3 |
7,13 |
21,39 |
42,77 |
85,54 |
|
80x80x4 |
9,33 |
27,98 |
55,95 |
111,90 |
|
100x100x3 |
9,01 |
27,04 |
54,07 |
108,15 |
|
100x100x4 |
11,84 |
35,52 |
71,04 |
142,07 |
По этой таблице легко закрыть частые вопросы. Сколько весит метр профильной трубы 40x40x2 - около 2,33 кг. Сколько весит труба 40x40x2 длиной шесть метров - около 13,97 кг. Метр профильной трубы 80x80x3 - около 7,13 кг, а ее же шестиметровый хлыст - около 42,77 кг. Профильная труба 100x100x3 идет по 9,01 кг за метр и около 54,07 кг за шесть метров. Труба 100x100x4 - 11,84 кг/м, на шести метрах получится примерно 71,04 кг.
Профильная труба 60×60×3 мм
Таблица веса прямоугольных труб
|
Размер, мм |
Вес 1 м, кг |
Вес 3 м, кг |
Вес 6 м, кг |
Вес 12 м, кг |
|
40x20x1,5 |
1,31 |
3,94 |
7,87 |
15,75 |
|
40x20x2 |
1,70 |
5,09 |
10,19 |
20,37 |
|
50x25x2 |
2,17 |
6,51 |
13,01 |
26,03 |
|
60x30x2 |
2,64 |
7,92 |
15,84 |
31,68 |
|
60x40x2 |
2,96 |
8,87 |
17,74 |
35,49 |
|
60x40x3 |
4,30 |
12,90 |
25,80 |
51,60 |
|
80x40x2 |
3,59 |
10,76 |
21,51 |
43,03 |
|
80x40x3 |
5,25 |
15,75 |
31,49 |
62,98 |
|
80x60x3 |
6,19 |
18,57 |
37,15 |
74,29 |
|
100x50x3 |
6,66 |
19,99 |
39,98 |
79,96 |
|
100x60x3 |
7,13 |
21,39 |
42,77 |
85,54 |
|
120x60x4 |
10,58 |
31,75 |
63,50 |
127,00 |
Самый частый пример - труба профильная 40x20x2. Вес одного метра по расчету около 1,70 кг. Трехметровый отрез - около 5,09 кг, шестиметровый - около 10,19 кг. Если коротко, на запрос "сколько весит труба 40x20x2 шесть метров профильная" отвечают округленно - 10,2 кг за штуку.
Для трубы 60x40x2 метр идет по 2,96 кг, шесть метров - около 17,74 кг. У 60x40x3 метр - 4,30 кг, шесть метров - 25,80 кг. Разница между стенкой два и три миллиметра на одном шестиметровом хлысте составляет около 8,06 кг.

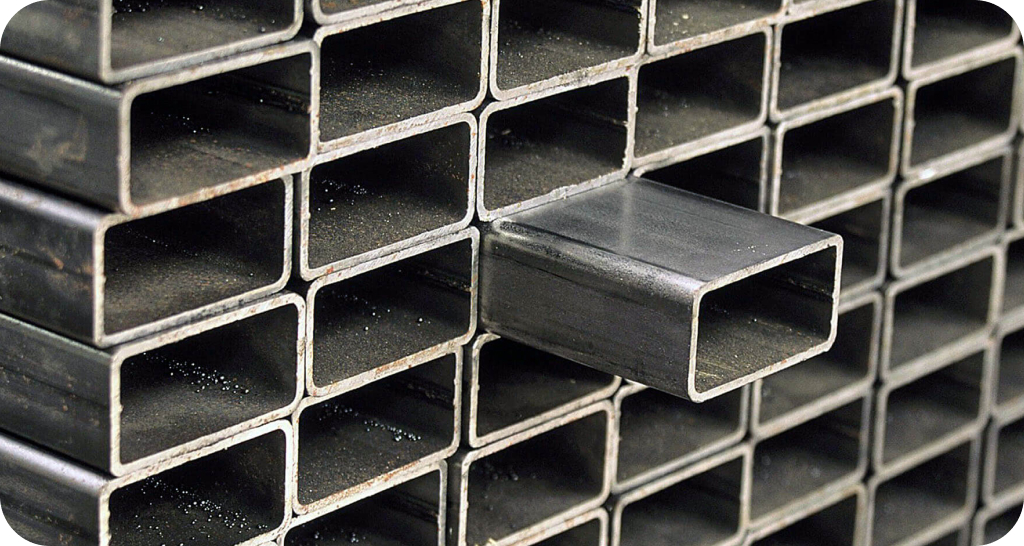

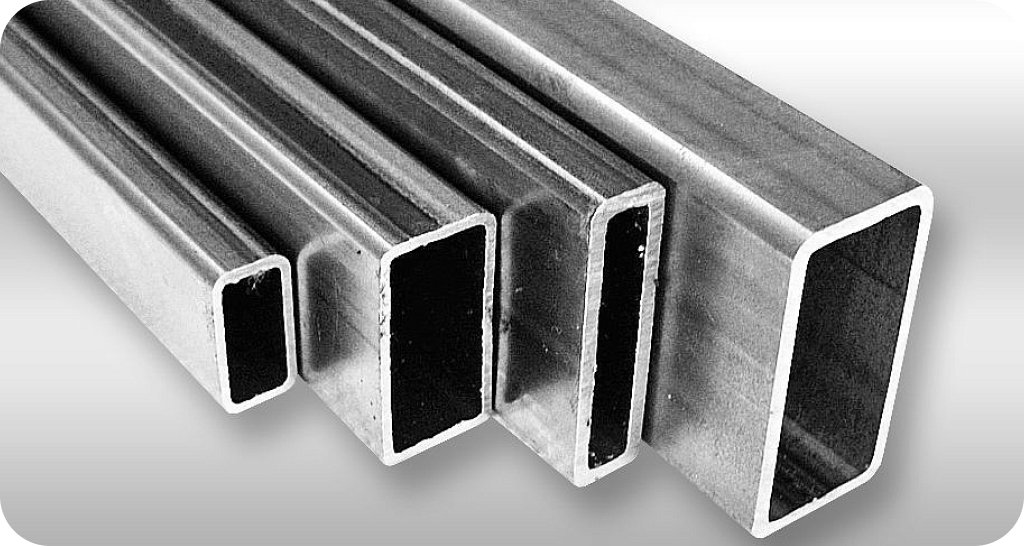

Профильная труба прямоугольная
Самые ходовые размеры для забора, навеса, каркаса и ворот
Для забора обычно берут стойки 60x60x2 мм, 60x60x3 мм, 80x80x3 мм и лаги 40x20x1,5 мм или 40x20x2 мм. Если поставить десять столбов из 60x60x3 мм по три метра, общий вес только стоек - 5,25 x 30 = 157,5 кг. Добавим два ряда лаг из 40x20x2 мм на пролет длиной 50 м - лаги принесут 1,70 x 100 = 170 кг. Металла без ворот и закладных уже около 327,5 кг.
Для навеса чаще идут 80x80x3, 80x80x4, 100x100x3 и 100x100x4 на стойки и несущие части. Четыре стойки по три метра из 80x80x3 мм весят 7,13 x 12 = 85,56 кг. Заменяем их на 100x100x4 - получаем 11,84 x 12 = 142,08 кг.
В воротах встречаются 40x20x2, 40x40x2, 60x40x2 и 60x40x3. Каркас створки из двадцати метров трубы 40x20x2 мм весит около 34 кг. Тот же метраж из 60x40x2 мм потянет уже 59,2 кг. На две створки разница около 50 кг, и она уже бьет по петлям, по столбам, по фундаменту и по удобству открывания.
Как рассчитать вес профильной трубы самостоятельно
Самостоятельный счет нужен, когда размера нет в таблице, труба идет нестандартной длины или нужно прикинуть метраж в тоннах. Расчет идет через площадь металла в сечении и плотность стали. Для бытовых задач хорошо работает упрощенная формула, она почти один в один сходится с табличными значениями для распространенной электросварной профильной трубы.
Формула расчета по размерам и толщине стенки
Для прямоугольной профильной стальной трубы формула выглядит вот так -
m = 0,0157 x S x (A + B − 2,86 x S)
Здесь m - вес одного метра в кг, A - большая сторона в мм, B - меньшая сторона в мм, S - толщина стенки в мм.
Для квадратной трубы формула короче -
m = 0,0157 x S x (2A − 2,86 x S)
A - наружная сторона квадрата в мм.
Коэффициент 0,0157 завязан на плотность стали 7850 кг/м³ и перевод миллиметров в метры. Поправка 2,86 x S учитывает форму углов и подгоняет расчет ближе к сортаментным таблицам, где углы профильной трубы имеют радиус, а не строгий прямой внутренний контур.
Пример расчета трубы 40x20x2 мм
Берем трубу 40x20x2 мм. A = 40 мм, B = 20 мм, S = 2 мм.
Подставляем числа в формулу -
m = 0,0157 x 2 x (40 + 20 − 2,86 x 2)
Сначала скобки -
40 + 20 = 60
2,86 x 2 = 5,72
60 − 5,72 = 54,28
Дальше умножаем -
0,0157 x 2 x 54,28 = 1,704 кг/м
После округления - 1,70 кг/м. Ответ на запрос "сколько весит метр профильной трубы 40x20x2" - примерно 1,70 кг. Если нужна труба 40x20x2 длиной шесть метров, считаем так - 1,70 x 6 = 10,2 кг. Для трех метров - 1,70 x 3 = 5,1 кг. Двадцать пять труб по шесть метров дадут 10,2 x 25 = 255 кг. В тоннах - 0,255 т.
Профильная труба круглая
Как посчитать общий вес партии по метражу
Алгоритм короткий - находим массу одного погонного метра, умножаем на общую длину в метрах. Если трубы идут шестиметровые, число штук перемножаем на шесть.
Несколько примеров для практики;
-
Двенадцать труб 40x40x2 мм по шесть метров. Метр весит 2,33 кг, общая длина 72 м, масса 167,76 кг;
-
Восемь труб 80x80x3 мм по шесть метров. Метр - 7,13 кг, длина 48 м, масса 342,24 кг;
-
Сто двадцать метров трубы 50x50x2 мм. Метр - 2,96 кг, общая масса 355,2 кг;
-
Двенадцать метров трубы 100x100x3 мм. Метр - 9,01 кг, масса 108,12 кг.
Поэтому на запрос "сколько весит профильная труба 100x100x3 двенадцать метров" ответ - около 108,1 кг.
Онлайн-расчет веса профильной трубы
Онлайн-калькулятор веса металла хорош, когда нужно быстро прогнать нестандартный набор - шесть труб 40x20x2 мм, четыре трубы 80x80x3 мм, 18 метров 60x40x2 мм и еще пара коротких отрезков. Вручную это тоже считается, но калькулятор переводит размеры в килограммы и тонны секунд за пять.
В Рунете таких калькуляторов десятки. Самые известные стоят на сайтах крупных металлобаз - "Металлсервис", "А ГРУПП", "Брок-Инвест-Сервис", "Северсталь Дистрибуция", "Металлокомплект-М", ТМК, ММК, "СтальПро". Отдельные удобные онлайн-формы есть у "ВсеИнструменты.ру", "Леруа Мерлен" и "Петровича" - там калькулятор сразу привязан к ценнику и наличию. Из неторговых ресурсов часто советуют "Калькулятор-Металла.ру", metallicheckiy-portal.ru, splav-kharkov.com и "Металлпрокат.инфо".
Обычно калькулятор просит указать форму, размер сторон, толщину стенки, длину и материал. Для стали по умолчанию стоит плотность 7850 кг/м³. Если выбрать алюминий, нержавеющую сталь или латунь, масса поменяется. Один и тот же профиль 40x20x2 мм из стали и алюминия весит по-разному, у алюминия плотность примерно в три раза ниже.
Какие данные нужно ввести в калькулятор
Для квадратной трубы вводят сторону A, толщину стенки S и длину L. Для трубы 50x50x3 мм ставят A = 50, S = 3, L = 1 м, 6 м или общий метраж. Калькулятор покажет около 4,30 кг/м и около 25,8 кг за шесть метров.
Для прямоугольной задают две стороны. Для 60x40x3 мм A = 60, B = 40, S = 3. Метр выйдет около 4,30 кг, шесть метров - около 25,8 кг.
Для партии вбивают не штуки, а общий метраж, если у формы нет отдельного поля "количество". Пятнадцать штук по шесть метров - это 90 м. Труба 40x20x2 мм даст 90 x 1,70 = 153 кг.
Профильная труба 40×20×2 мм
Почему результат может отличаться от фактического веса
Разница появляется из-за производственных допусков. Стенка по факту бывает не 2,00 мм, а 1,85 мм - масса будет ниже. Оцинкованное покрытие слегка добавляет. На больших профилях играет роль радиус углов. На длинных поставках влияет точная длина хлыста - 6 м, 6,05 м и 5,95 м дадут разный результат.
Еще один момент - округление. В таблице труба 40x20x2 мм идет как 1,70 кг/м, 1,704 кг/м или 1,705 кг/м. На одной трубе разница не видна, а на тысяче метров даже 0,005 кг/м превращаются в 5 кг. Поэтому в смете лучше держать 2-3 знака после запятой, а для быстрой розничной покупки хватит округления до 0,1 кг.
Как пользоваться таблицей веса при покупке металла
Таблица закрывает три задачи - понять массу будущей конструкции, прикинуть доставку и сверить заказ. Если труба продается по тоннам, таблица переводит метры в килограммы. Если по метрам - помогает оценить нагрузку на машину, фундамент, петли ворот, опоры и крепеж.

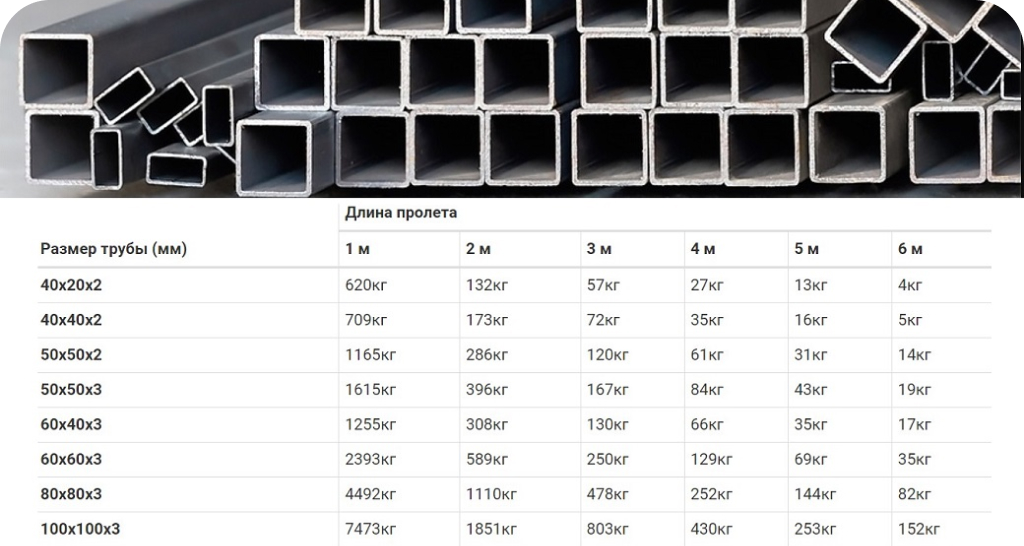

Расчет нагрузки на конструкцию
Для забора счет начинается со стоек и лаг. Возьмем забор длиной 30 м, одиннадцать стоек по три метра из трубы 60x60x3 мм. Вес стоек - 11 x 3 x 5,25 = 173,25 кг. Лаги идут в два ряда по всей длине из 40x20x2 мм, общий метраж 60 м, их вес 60 x 1,70 = 102 кг. Металлический скелет без профлиста, ворот, калитки и крепежа - около 275 кг. Прибавим ворота с калиткой, и масса спокойно уйдет за 350-450 кг.
Для навеса пример другой. Четыре стойки по три метра из 80x80x3 мм весят 85,56 кг. Верхняя обвязка 20 м из трубы 80x40x3 мм - 105 кг. Поперечины 30 м из 40x20x2 мм - 51 кг. Каркас без кровли - около 241,5 кг.
Перевод метров в килограммы и тонны
Формула пересчета простая - общий вес равен массе одного метра, умноженной на длину. Чтобы перевести килограммы в тонны, делим на 1000.
Несколько готовых раскладов для шестиметровых хлыстов;
-
10 труб 20x20x2 мм - 10 x 6 x 1,08 = 64,8 кг;
-
10 труб 40x40x2 мм - 10 x 6 x 2,33 = 139,8 кг;
-
10 труб 50x50x3 мм - 10 x 6 x 4,30 = 258 кг;
-
10 труб 80x80x3 мм - 10 x 6 x 7,13 = 427,8 кг;
-
10 труб 100x100x4 мм - 10 x 6 x 11,84 = 710,4 кг.
Чтобы купить тонну трубы 40x20x2 мм, метраж считают так - 1000 ÷ 1,70 = 588 м. Если хлыст шестиметровый, штук получается 588 ÷ 6 ≈ 98. У трубы 80x80x3 мм в тонне метража меньше - 1000 ÷ 7,13 = 140 м, или примерно 23 шестиметровые штуки.
Как не ошибиться при заказе трубы на объект
Перед заказом сверяют не только размер, но и толщину стенки. Запись 40x20x1,5 мм и 40x20x2 мм визуально почти одинаковая, а по массе разница приличная. Первая весит около 1,31 кг/м, вторая - около 1,70 кг/м. На 300 м это 300 x (1,70 − 1,31) = 117 кг разницы.
Для ворот и навеса нельзя смотреть на одну только цену за метр. Тонкая труба легче и дешевле, но может проиграть по жесткости. Толстая тяжелее, добавляет нагрузку на петли, стойки, фундамент и крепеж. Поэтому таблица веса нужна не только для сметы, но и для проверки всей конструкции в целом.
При заказе размер всегда лучше писать полностью - 40x20x2 мм, 60x60x3 мм, 80x80x4 мм. Если бросить менеджеру короткое "труба профильная 40", он начнет уточнять, о чем речь - 40x40x2 мм, 40x40x3 мм или 40x20x2 мм. Разница в весе ощутимая. У 40x40x2 - около 2,33 кг/м, у 40x40x3 - около 3,36 кг/м, у 40x20x2 - около 1,70 кг/м.
Для доставки считают общий вес партии. Заказ из 30 труб 40x20x2 мм по шесть метров и 12 труб 80x80x3 мм по шесть метров складывается так - 30 x 6 x 1,70 = 306 кг и 12 x 6 x 7,13 = 513,36 кг. В сумме 819,36 кг. С упаковкой, обрезками, крепежом и небольшим запасом такая партия подойдет к 850-900 кг. От этого зависит выбор машины, погрузка и разгрузка на объекте.
