Антикоррозийная защита металла - современные методы, материалы и виды покрытий
- Как металл "ржавеет" с точки зрения химии?
- Влияние влаги, кислорода и солей
- Атмосферная, электрохимическая и контактная коррозия
- Основные способы антикоррозийной защиты
- Лакокрасочные покрытия
- Металлические покрытия
- Порошковая окраска
Металл выглядит героем стройплощадки. Он спокойно держит нагрузку 10, 20 и даже 50 лет, переносит перепады от −40 до +40 °C, не боится ударов и давления. С виду - настоящий боец. Но если присмотреться внимательнее, любой металлический элемент медленно проигрывает окружающей среде. Этот затяжной процесс носит имя "коррозия".
С точки зрения физики и химии все довольно приземленно. Металл стремится вернуться к более спокойному состоянию. В природе он почти не встречается в чистом виде. Чаще всего это соединения - оксиды, сульфиды, карбонаты. Железная руда - это оксиды железа, алюминий добывают из бокситов, медь прячется в минералах. Чтобы получить чистый металл, человек тратит энергию на восстановление. После этого материал словно оказывается "в долг". И со временем природа начинает забирать свое, постепенно возвращая его в исходную форму.
Темп разрушения зависит от:
-
состава сплава;
-
состояния поверхности;
-
температуры;
-
влажности;
-
присутствия загрязнений.
Сталь без покрытия в умеренном климате способна терять до 0,1 мм толщины в год. В промышленной зоне цифра вырастает в 2-3 раза. Вблизи моря процесс ускоряется еще сильнее из-за солевого аэрозоля.
Подходящие товары
Коррозия портит не только внешний вид. Потеря 1 мм металла в несущем элементе уменьшает расчетную прочность на 5-15%. В тонкостенных деталях даже 0,3-0,5 мм могут закончиться разгерметизацией. В инженерных расчетах всегда учитывают допустимый износ. Для строительных металлоконструкций нормативный срок службы без капитального ремонта - 20-30 лет. Без защиты от коррозии этот период сокращается в 2-4 раза.
Причина проста и фундаментальна - металл химически активен. Даже нержавеющая сталь с содержанием 12-18% хрома формирует на поверхности защитную оксидную пленку. Стоит ее повредить, и разрушение продолжается. Абсолютной защиты не существует. Различие только в скорости и механике процесса.

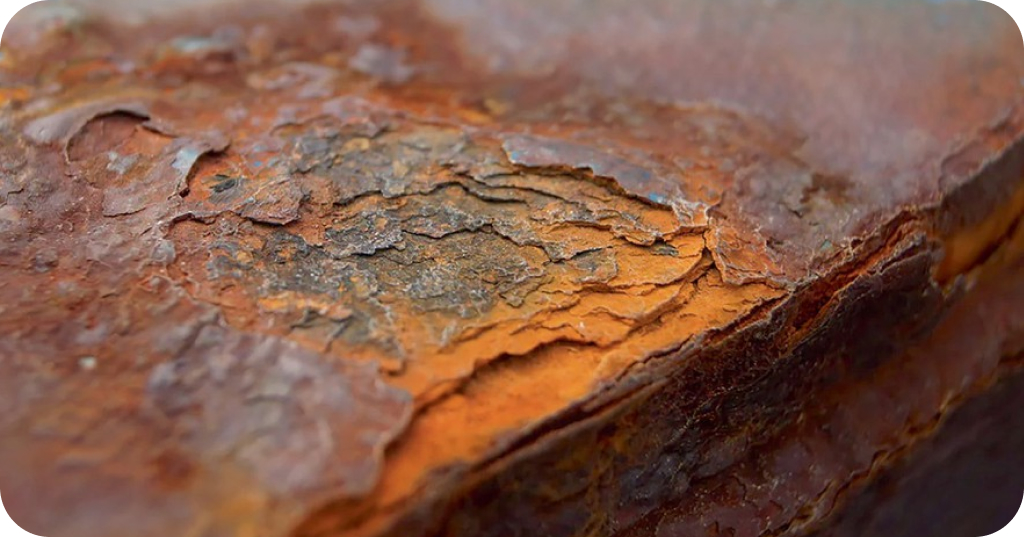

Как металл "ржавеет" с точки зрения химии?
Коррозия - это окислительно-восстановительная реакция. Металл теряет электроны, превращается в ионы и соединяется с кислородом, водой или другими веществами. Самый известный пример - ржавчина на железе.
Процесс условно делят на три стадии:
-
1 стадия - окисление металла. Атомы железа переходят в раствор в виде ионов Fe²⁺.
-
2 стадия - взаимодействие с кислородом. Ионы вступают в реакцию с кислородом воздуха или растворенным в воде кислородом.
-
3 стадия - образование гидроксидов и оксидов. Формируется рыхлый слой ржавчины из гидратированных оксидов железа.
Если смотреть на процесс как электрик, то на анодных участках металл растворяется, а на катодных восстанавливается кислород. Даже поверхность одного болта может содержать микрозоны с разным потенциалом. Разница в 0,01-0,5 В уже запускает реакцию.
Температура ускоряет процесс. Повышение на 10 °C увеличивает скорость химических реакций примерно в 1,5-2 раза. Поэтому в котлах, трубопроводах с горячей средой и теплообменниках разрушение идет быстрее.
Состав сплава играет свою роль. Добавка 1-3% молибдена повышает стойкость к точечной коррозии. Хром формирует плотную пленку толщиной 1-3 нм, которая тормозит дальнейшее разрушение. Никель укрепляет структуру стали и снижает склонность к растрескиванию.
И это касается не только железа. Алюминий образует пленку Al₂O₃, медь покрывается зеленоватым слоем карбонатов, цинк дает белый налет. Различие в том, что у одних металлов оксид плотный и замедляет процесс, а у железа он рыхлый и пропускает влагу к внутренним слоям.
Влияние влаги, кислорода и солей
Вода - главный союзник коррозии. Уже при влажности воздуха 60% на поверхности металла появляется пленка воды толщиной менее 0,01 мм. Этого достаточно, чтобы растворился кислород и началась электрохимическая реакция.
При влажности 80-100% скорость разрушения возрастает в 3-5 раз по сравнению с сухим климатом. Поэтому конструкции в подвалах и под открытым небом требуют регулярной защиты.
Кислород участвует в катодной реакции. Без доступа воздуха процесс заметно замедляется. В герметичной среде стальные элементы могут сохраняться десятилетиями. Стоит воздуху попасть внутрь - реакция оживает.
Соли усиливают эффект. Хлориды натрия и кальция, которыми посыпают дороги зимой, ускоряют разрушение кузовов автомобилей. Концентрация соли 3-5% повышает электропроводность раствора и усиливает электрохимический процесс в 2-4 раза.
В прибрежных районах солевой аэрозоль в воздухе достигает 0,5-1 мг на 1 м³. Этого достаточно, чтобы металлические ограждения начали ржаветь через 1-2 года.
Промышленные газы тоже вносят вклад. Диоксид серы, оксиды азота, аммиак соединяются с влагой и формируют слабые кислоты. Концентрация загрязнений всего 0,01% способна увеличить скорость разрушения стали на 20-30%.
Замораживание и оттаивание усиливают проблему. Вода проникает в микротрещины, при 0 °C расширяется примерно на 9% и создает внутренние напряжения. После 50-100 циклов защитные покрытия начинают отслаиваться.
Атмосферная, электрохимическая и контактная коррозия
Атмосферная коррозия развивается под действием осадков, влажности и газов. Средняя скорость разрушения углеродистой стали в умеренном климате - 10-30 мкм в год. В морском воздухе показатель достигает 80-200 мкм. За 10 лет толщина может уменьшиться на 1-2 мм.
Электрохимическая коррозия появляется при наличии электролита и разности потенциалов. Типичный пример - подземные трубопроводы. Почва с влажностью 15-25% и солями превращается в естественный электролит. В агрессивных грунтах потери достигают 0,5 мм в год.
Контактная коррозия возникает при соприкосновении разных металлов. Если соединить алюминий и сталь болтом, образуется гальваническая пара. Более активный металл начинает разрушаться быстрее. Разница потенциалов 0,6-0,8 В ускоряет процесс в несколько раз.
Щелевая коррозия развивается в зазорах шириной 0,1-0,5 мм, где накапливается влага и нет циркуляции воздуха. Внутри формируется разность потенциалов, и разрушение ускоряется.
Подходящие товары
Точечная коррозия образует локальные углубления диаметром 1-5 мм. Глубина способна достигать 2-3 мм за короткое время. Этот тип опасен для резервуаров и трубопроводов, поскольку сквозное отверстие появляется при внешне "целой" поверхности.
В реальной жизни редко действует один фактор. Металлическая балка на улице одновременно контактирует с влагой, загрязнениями, крепежом из другого сплава и переживает перепады температуры от −30 до +35 °C. Все вместе постепенно снижает прочность и сокращает срок службы конструкции. Металл не ломается мгновенно. Он просто медленно возвращается туда, откуда когда-то был извлечен.
Основные способы антикоррозийной защиты
Антикоррозийная защита - это целый набор инженерных приемов, которые замедляют или почти останавливают разрушение металла. В промышленности ежегодные потери от коррозии достигают 3-4% ВВП страны. В машиностроении до 20% металлоконструкций отправляются на списание раньше расчетного срока именно из-за износа. Поэтому защита - не опция "по желанию", а обязательная часть проектирования.
Стальная конструкция без обработки в умеренном климате способна прожить 5-10 лет до появления серьезных очагов разрушения. При грамотной системе защиты срок увеличивается до 25-50 лет. В агрессивной среде, например в химическом производстве или у моря, специальные решения снижают скорость коррозии в 5-15 раз.
Методы защиты делят на четыре крупные группы. Они различаются по принципу работы, цене внедрения, продолжительности службы и сфере применения.
Барьерная защита
Барьерная защита строится на простой логике - изолировать металл от влаги, кислорода и солей.
Самый знакомый способ - лакокрасочные покрытия. Толщина одного слоя 40-80 мкм. В промышленной системе наносят 2-4 слоя, общая толщина 120-300 мкм. Такая схема способна защищать конструкцию 10-20 лет при качественной подготовке поверхности.
Подготовка здесь решает многое. Очистка до степени Sa 2,5 означает удаление 95% окалины и ржавчины. Если оставить 5% загрязнений, срок службы покрытия сокращается на 30-50%.
К барьерной защите относят:
-
окраску эпоксидными, полиуретановыми и алкидными составами;
-
порошковое напыление с запеканием при 160-200 °C;
-
нанесение битумных и полимерных мастик;
-

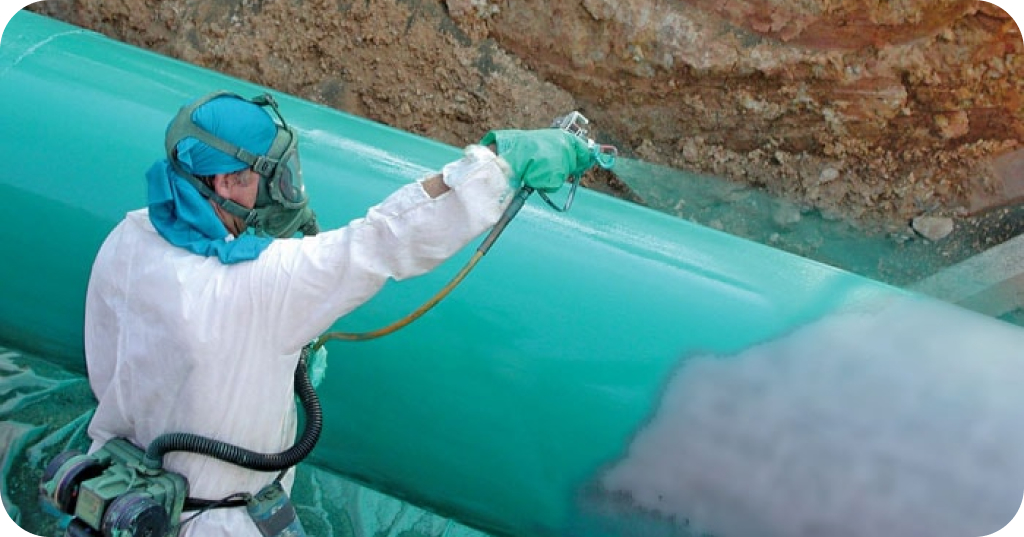

изоляционные покрытия труб толщиной 2-5 мм.
Отдельный блок - металлические покрытия. Горячее цинкование формирует слой 40-100 мкм. В умеренной атмосфере такой слой служит 30-50 лет.
Алюминирование и никелирование создают плотную защитную пленку толщиной 10-30 мкм. Эти методы применяют для деталей машин, крепежа, резервуаров, элементов мостов.
Барьер работает до тех пор, пока покрытие цело. Скол, трещина или царапина открывают путь влаге, и коррозия стартует локально. Поэтому контроль состояния обязателен.
Протекторная защита
Протекторная защита основана на принципе жертвенного анода. К конструкции присоединяют более активный металл, который разрушается вместо основного.
Чаще всего используют цинк, магний, алюминий. Их электрохимический потенциал ниже, чем у стали. Разница потенциалов между цинком и железом около 0,3-0,5 В. Этого достаточно, чтобы коррозия "переключилась" на протектор.
Классический пример - корпус судна. К стали крепят магниевые пластины массой 5-20 кг. За 1 год в морской воде протектор теряет 30-40% массы. После износа его меняют.
В подземных резервуарах применяют магниевые аноды 10-25 кг. Один элемент способен защищать участок трубы длиной 10-15 м в течение 3-5 лет. Все зависит от агрессивности грунта.
Преимущества метода:
-
автономная работа без внешнего питания;
-
простой монтаж;
-
высокая эффективность в морской воде и почве.
Минус понятный - протектор постепенно расходуется. В соленой воде он "тает" в 2-3 раза быстрее, чем в пресной.
Этот способ давно прижился в судостроении, нефтегазовой отрасли, на подземных коммуникациях.
Катодная и анодная защита
Катодная защита работает через внешний источник тока. Конструкция подключается к отрицательному полюсу и становится катодом. Процессы окисления подавляются.
Система обычно состоит из:
-
источника постоянного тока 5-50 В;
-
анодного заземлителя;
-
кабельной сети;
-
контрольных точек для измерения потенциала.
Сила тока подбирается из расчета 10-50 мА на 1 м² поверхности. Для трубопровода длиной 1 км потребляемая мощность может составлять 1-3 кВт.
Катодная защита снижает скорость коррозии до менее 0,01 мм в год. Ее применяют на магистральных трубопроводах, резервуарах, причалах, подземных конструкциях.
Анодная защита встречается реже. Она подходит для металлов, способных формировать устойчивую пассивную пленку. Конструкцию подключают к положительному полюсу. Управляемое анодирование создает защитный оксидный слой.
Метод востребован в химической промышленности, где концентрация агрессивных сред достигает 20-30%. При правильной настройке потенциала срок службы оборудования увеличивается в 3-5 раз.
Комплексные системы защиты
В реальной эксплуатации редко ограничиваются одним методом. Комбинация решений продлевает жизнь конструкции и снижает риск локального разрушения.
Пример для подземного трубопровода:
-
наружное полимерное покрытие толщиной 3 мм;
-
катодная защита с постоянным контролем потенциала;
-
протекторы в наиболее агрессивных зонах;
-
мониторинг состояния каждые 6-12 месяцев.
Для мостовых конструкций схема выглядит так:
-
горячее цинкование;
-
грунтовочный слой 60-80 мкм;
-
промежуточный эпоксидный слой 100 мкм;
-
финишное полиуретановое покрытие 60-80 мкм.
Общая толщина системы достигает 250-300 мкм. Расчетный срок службы 25-40 лет без капитального ремонта.
Комбинированная защита снижает расходы на обслуживание на 30-60% по сравнению с периодической перекраской без электрохимических решений.
Крупные объекты - нефте- и газопроводы, морские платформы, промышленные резервуары объемом 10 000-100 000 м³ - проектируют сразу с несколькими уровнями защиты. Только сочетание барьерных, электрохимических и протекторных методов позволяет рассчитывать на 30-50 лет эксплуатации с минимальным риском аварий. Металл можно заставить служить долго. Главное - не оставлять его один на один с окружающей средой.
Подходящие товары
Лакокрасочные покрытия
Лакокрасочные покрытия остаются самым массовым способом защиты металла от коррозии. По статистике более 70% металлических конструкций в строительстве и машиностроении получают защиту именно через окраску. Причина понятна - умеренная стоимость, доступность материалов, возможность обработать как 1 м², так и объект площадью в десятки тысяч квадратных метров.
Задача покрытия проста и одновременно серьезна - сформировать плотный слой толщиной 80-300 мкм, который перекроет доступ влаги, кислорода и агрессивных веществ к металлу. В промышленности наносят 2-4 слоя. Итоговая толщина зависит от условий эксплуатации. В сухих помещениях хватает 80-120 мкм. В промышленной атмосфере требуется 180-240 мкм. В прибрежной зоне и на химических предприятиях показатель доходит до 300-350 мкм.
Срок службы системы напрямую связан с подготовкой поверхности. Абразивоструйная очистка до степени Sa 2,5 дает адгезию в 2-3 раза выше по сравнению с простой механической зачисткой. Если на металле остается более 5% ржавчины, ресурс покрытия сокращается на 30-40%.
В лакокрасочную систему обычно входят:
-
грунтовочный слой;
-
промежуточный барьерный слой;
-
финишное покрытие.
Каждый уровень решает свою задачу. Толщина одного слоя чаще всего 40-100 мкм. Межслойная сушка занимает от 4 до 24 часов, все зависит от типа материала и температуры воздуха.
Грунты по металлу
Грунтовка - старт окраски и фундамент всей защиты. Она отвечает за сцепление с металлом и формирует базовый барьер. Толщина слоя 40-80 мкм.
Существует три основные группы грунтов:
-
фосфатирующие;
-
антикоррозионные с цинковым наполнением;
-
изолирующие.
Фосфатирующие составы создают химически активную пленку толщиной 5-15 мкм. Она улучшает сцепление последующих слоев и снижает риск подпленочной коррозии.
Цинконаполненные грунты содержат 70-95% металлического цинка в сухом остатке. Они работают как протектор. При повреждении покрытия цинк начинает разрушаться вместо стали. В умеренном климате такие системы выдерживают 20-25 лет эксплуатации.
Изолирующие грунты формируют плотную пленку с низкой водопроницаемостью. Их применяют внутри зданий при влажности 60-70%.
Расход грунтовки 120-250 г на 1 м² при толщине 60 мкм. Температура нанесения чаще всего от +5 до +35 °C. При снижении до 0 °C время высыхания увеличивается примерно в 2 раза.
Эпоксидные и полиуретановые составы
Эпоксидные материалы используют там, где нужна высокая химическая устойчивость. Они формируют плотную пленку с водопоглощением менее 1-2% за 24 часа. Толщина одного слоя 80-150 мкм.
Такие покрытия выдерживают воздействие:
-
морской воды с соленостью до 3,5%;
-
растворов кислот концентрацией до 10%;
-
щелочных сред с pH до 12.
Эпоксидные системы применяют для резервуаров объемом 1 000-50 000 м³, трубопроводов, мостовых опор, конструкций химической промышленности. При общей толщине 200-300 мкм срок службы достигает 20-30 лет.
Полиуретан чаще используют как финиш. Он устойчив к ультрафиолету и сохраняет цвет 10-15 лет без заметного выгорания. Толщина слоя 50-80 мкм.
Преимущества полиуретана:
-
высокая эластичность;
-
стойкость к механическим ударам;
-
работа в диапазоне температур от −50 до +80 °C.
Связка эпоксидный грунт плюс полиуретановый финиш формирует систему толщиной 200-250 мкм, рассчитанную на 25 лет эксплуатации в агрессивной атмосфере.
Алкидные и акриловые покрытия
Алкидные краски применяют для конструкций со средней нагрузкой. За один проход формируется пленка 40-60 мкм. При наружной эксплуатации срок службы 5-8 лет.
Преимущества алкидных составов:
-
доступная стоимость;
-
нанесение кистью или валиком;
-
устойчивость к атмосферным осадкам.
Минус - более низкая химическая стойкость. В промышленной зоне ресурс может сократиться до 3-4 лет.
Акриловые покрытия устойчивее к ультрафиолету. Они сохраняют внешний вид 10-12 лет. Толщина слоя 50-70 мкм. Акрил применяют для фасадных металлических элементов, ограждений, перил, легких каркасных конструкций.
Температурный диапазон эксплуатации большинства акриловых систем от −40 до +60 °C. При повышенной влажности рекомендуется наносить минимум 2 слоя с суммарной толщиной от 100 мкм.
Огнезащитные и специальные составы
Огнезащитные покрытия повышают предел огнестойкости металлических конструкций. При нагреве до 200-250 °C они вспучиваются и формируют теплоизоляционный слой толщиной 10-50 мм.
Толщина сухого слоя огнезащитной краски 0,8-2,5 мм. Это заметно больше обычных покрытий. Такая система увеличивает предел огнестойкости стальной балки с 15 минут до 60, 90 или 120 минут в зависимости от расчетной толщины.
Специальные составы применяют для конкретных задач:
-
химстойкие покрытия для резервуаров с агрессивными веществами;
-
антистатические системы для складов горючих материалов;
-
термостойкие краски для оборудования с нагревом до +400 °C;
-
покрытия для питьевых резервуаров с санитарными допусками.
Термостойкие материалы выдерживают циклический нагрев до +600 °C без растрескивания. Толщина слоя 25-40 мкм.
В промышленной практике часто используют комбинированную схему:
-
антикоррозионный грунт 60-80 мкм;
-
промежуточный эпоксидный слой 100-150 мкм;
-
огнезащитное покрытие 1-2 мм;
-
декоративный финиш 50-80 мкм.
Общая толщина способна превышать 2 мм. Такая система защищает от коррозии и одновременно увеличивает пожарную стойкость конструкции на 1-2 часа при воздействии открытого пламени.
Металлические покрытия
Металлические покрытия применяют для защиты стали и других сплавов там, где влажность повышенная, воздух насыщен промышленными выбросами, рядом море или присутствуют серьезные механические нагрузки. В отличие от краски, металлический слой не только изолирует поверхность, но и способен работать электрохимически, принимая удар коррозии на себя.
Толщина такого покрытия колеблется от 5 до 150 мкм, все зависит от технологии. Срок службы - от 5 до 50 лет. В строительстве и машиностроении металлические покрытия используют для крепежа, опор ЛЭП, мостовых элементов, трубопроводов, резервуаров, ограждений, деталей станков и транспорта.
Главный ориентир при выборе - условия эксплуатации. В сухом помещении достаточно 5-10 мкм. В морской зоне требуется 80-120 мкм. В химической среде применяют комбинированные решения с последующей окраской.
Подходящие товары

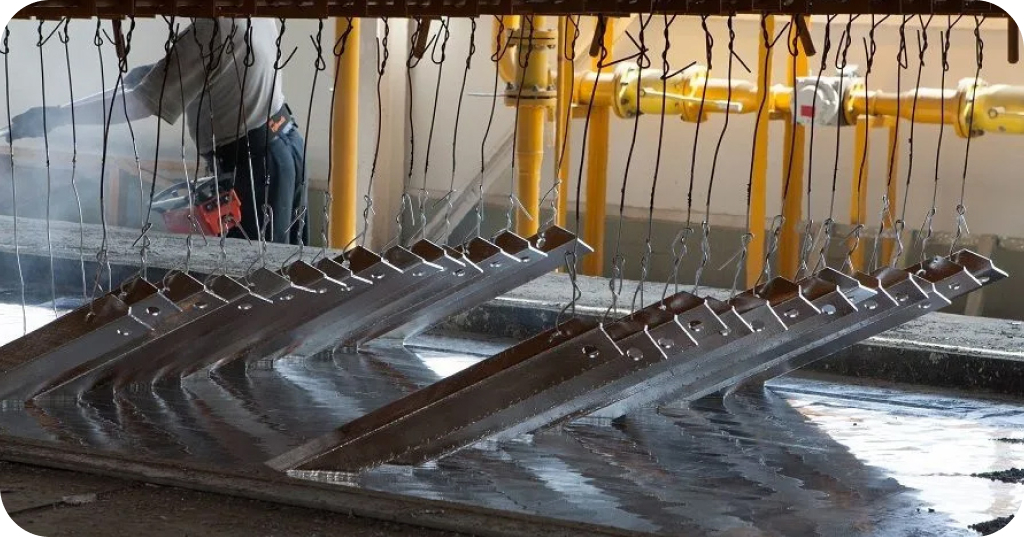

Горячее цинкование
Горячее цинкование считают одним из самых долговечных способов защиты стали. Изделие погружают в расплав цинка при температуре около 450 °C. Формируется диффузионный слой, где железо и цинк образуют прочные интерметаллические соединения.
Толщина покрытия обычно 40-100 мкм. Для конструкционной стали толщиной более 3 мм слой способен достигать 120-150 мкм.
Средняя скорость расходования цинка в умеренном климате - 1-2 мкм в год. Слой 80 мкм способен защищать металл 40-50 лет без дополнительной обработки. В морской атмосфере расход возрастает до 4-8 мкм в год, и ресурс снижается до 15-25 лет.
Преимущества горячего цинкования:
-
равномерное покрытие сложных форм;
-
защита внутренних полостей и сварных швов;
-
сочетание барьерной и протекторной защиты;
-
высокая механическая стойкость.
Перед погружением изделие проходит обезжиривание, травление, промывку и флюсование. Нарушение технологии способно снизить адгезию на 20-30%.
Метод активно применяют для мостовых ферм, опор освещения, промышленных каркасов, ограждений, метизов, деталей сельхозтехники.
Гальваническое цинкование
Гальваническое цинкование выполняют в электролитических ваннах при температуре 18-25 °C. Толщина слоя 5-25 мкм.
Осаждение цинка происходит под действием электрического тока. Плотность тока 1-5 А на 1 дм² поверхности. Время нанесения 10-60 минут в зависимости от требуемой толщины.
Покрытие получается более тонким и гладким по сравнению с горячим способом. Его используют для болтов, гаек, мелких деталей, элементов бытовой техники и автомобилей.
Слой 10 мкм в сухой атмосфере служит 5-8 лет. При повышенной влажности - 2-4 года. Поэтому гальваническое цинкование часто дополняют пассивацией или окраской.
Преимущества метода:
-
высокая точность толщины;
-
декоративный внешний вид;
-
возможность обработки мелких деталей.
Минус - меньший срок службы по сравнению с горячим способом при одинаковой толщине.
Алюминирование
Алюминирование - нанесение алюминиевого слоя на сталь методом горячего погружения или термического напыления. Температура расплава алюминия около 660 °C, в технологии погружения рабочая температура примерно 700 °C с учетом легирующих добавок.
Толщина покрытия при горячем способе 40-120 мкм. При газотермическом напылении слой способен достигать 200-300 мкм.
Алюминий формирует плотную оксидную пленку толщиной 2-5 нм, которая препятствует дальнейшему окислению. В атмосфере с высокой температурой алюминированная сталь выдерживает нагрев до 500-600 °C без заметной потери защитных свойств.
Метод применяют для:
-
дымовых труб;
-
тепловых агрегатов;
-
элементов выхлопных систем;
-
конструкций в морской среде.
Скорость коррозии алюминиевого слоя в морском климате 2-5 мкм в год. При толщине 100 мкм срок службы достигает 20-30 лет.
Дополнительный эффект - высокая отражающая способность. Коэффициент отражения теплового излучения 0,6-0,8, что снижает нагрев конструкции под солнцем.
Никелирование и хромирование
Никелирование и хромирование применяют для защиты и декоративных задач.
Никелевое покрытие наносят гальваническим способом. Толщина 10-50 мкм. Никель образует плотную защитную пленку и повышает стойкость к коррозии в пресной воде и атмосферных условиях.
Микротвердость никеля 200-400 HV. Это увеличивает износостойкость деталей. Метод используют для валов, втулок, элементов насосов, корпусов приборов.
Хромирование бывает декоративным и твердым.
Декоративный хром наносят слоем 0,5-2 мкм поверх никеля. Он придает блеск и защищает от потускнения.
Твердое хромирование формирует слой 20-100 мкм с микротвердостью 800-1000 HV. Покрытие снижает коэффициент трения до 0,1-0,2 и серьезно повышает износостойкость.
В агрессивной среде часто применяют многослойную систему:
-
медный подслой 10-20 мкм;
-
никель 20-30 мкм;
-
хром 1-5 мкм.
Такая структура увеличивает стойкость к коррозии в 2-3 раза по сравнению с однослойным вариантом.
Металлические покрытия позволяют совместить защиту, декоративный эффект и механическую прочность. При грамотном подборе толщины и технологии срок службы изделия увеличивается в 3-6 раз по сравнению с незащищенной сталью.

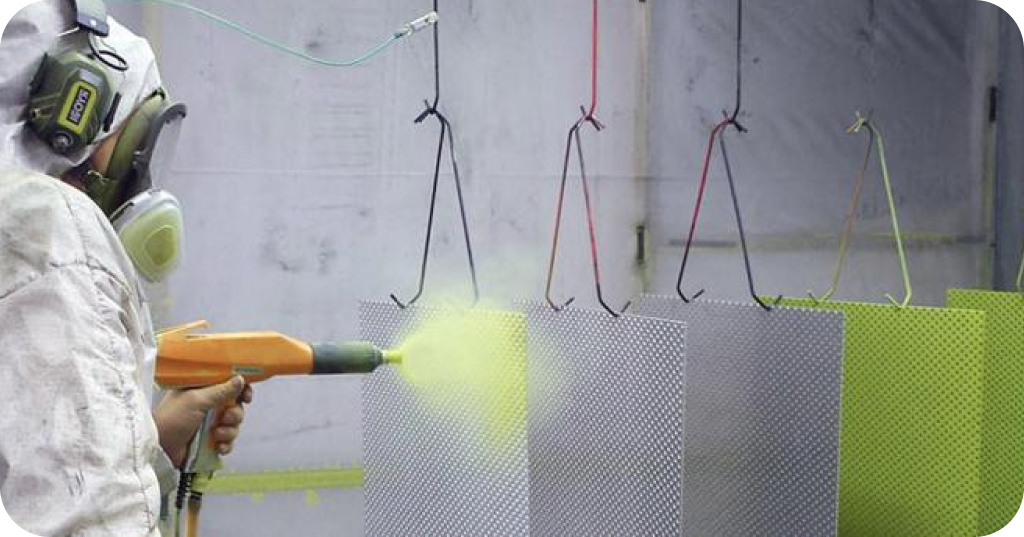

Порошковая окраска
Порошковая окраска - промышленная технология нанесения защитно-декоративного слоя без жидких растворителей. В отличие от привычных красок, материал подается в виде сухого полимерного порошка, затем расплавляется и превращается в плотную однородную пленку.
Толщина покрытия за один цикл 60-120 мкм. При повышенных требованиях к стойкости слой доводят до 150-200 мкм. Коэффициент использования материала превышает 95%, поскольку неосевший порошок возвращается в систему и применяется повторно. Отходы практически отсутствуют.
Температура полимеризации 160-200 °C, выдержка в печи 10-20 минут. За это время частицы плавятся, растекаются и формируют монолитную поверхность без подтеков и пор.
Срок службы в умеренном климате достигает 15-25 лет. В промышленной атмосфере - 10-15 лет при условии качественной подготовки металла.
Технология подходит для стали, алюминия, оцинкованных поверхностей и сплавов, выдерживающих нагрев до 200 °C.
Как проходит нанесение?
Процесс состоит из последовательных этапов, и каждый влияет на итоговую долговечность.
-
Подготовка поверхности - обезжиривание, механическая или химическая очистка, фосфатирование. При наличии ржавчины более 3-5% площади адгезия снижается на 25-40%.
-
Сушка изделия при 80-120 °C для удаления влаги. Остаточная влажность не должна превышать 0,5%.
-
Нанесение порошка электростатическим способом. Частицы получают заряд 30-100 кВ и притягиваются к заземленной детали. Толщина зависит от времени напыления и плотности потока.
-
Полимеризация в печи. При 180 °C формируется пленка с высокой механической прочностью.
Скорость линии 1-3 м в минуту в зависимости от размеров изделий. Производительность крупного цеха достигает 500-1 000 м² за смену.
Типы порошков:
-
эпоксидные;
-
полиэфирные;
-
гибридные;
-
полиуретановые.
Эпоксидные составы отличаются высокой химической стойкостью, но хуже переносят ультрафиолет. Полиэфирные варианты устойчивее к солнечному излучению и подходят для наружных конструкций.
Устойчивость к механическим и климатическим нагрузкам
Порошковый слой формирует плотную пленку с твердостью 150-250 единиц по маятниковому прибору. Ударная прочность достигает 50-100 кг*см без трещин.
Адгезия оценивается методом решетчатого надреза. При корректной подготовке показатель соответствует классу 0-1, что означает отсутствие отслаивания.
Полиэфирные системы выдерживают:
-
температуры от −60 до +80 °C;
-
500-1 000 часов соляного тумана без сквозной коррозии;
-
воздействие ультрафиолета 5-10 лет без заметного изменения цвета.
Плотная структура препятствует проникновению влаги. Водопоглощение за 24 часа не превышает 0,5-1%. Это снижает риск подпленочной коррозии по сравнению с алкидными покрытиями.
Износостойкость позволяет применять технологию для изделий с интенсивной эксплуатацией. Потеря блеска после 1 000 циклов истирания менее 10%.
Где применяют?
Порошковую окраску используют в разных отраслях за сочетание декоративности и защиты:
-
металлоконструкции зданий и каркасов;
-
ограждения, перила, фасадные элементы;
-
алюминиевые профили окон и витражей;
-
торговое оборудование и стеллажи;
-
корпуса электрощитов и распределительных шкафов;
-
детали сельскохозяйственной и строительной техники;
-
элементы городской инфраструктуры.
Для наружных конструкций выбирают полиэфирные порошки 80-120 мкм. Для оборудования внутри помещений достаточно 60-80 мкм.
В автомобильной отрасли технологию применяют для дисков, рам, защитных элементов подвески. В промышленности - для шкафов управления, станин станков, контейнеров и массовых металлоизделий.
Высокая адгезия, стойкость к нагрузкам и ровный декоративный слой выводят порошковую окраску в число наиболее долговечных методов защиты при серийном производстве. При соблюдении технологии срок службы изделий увеличивается в 2-4 раза по сравнению с традиционной жидкой окраской.
