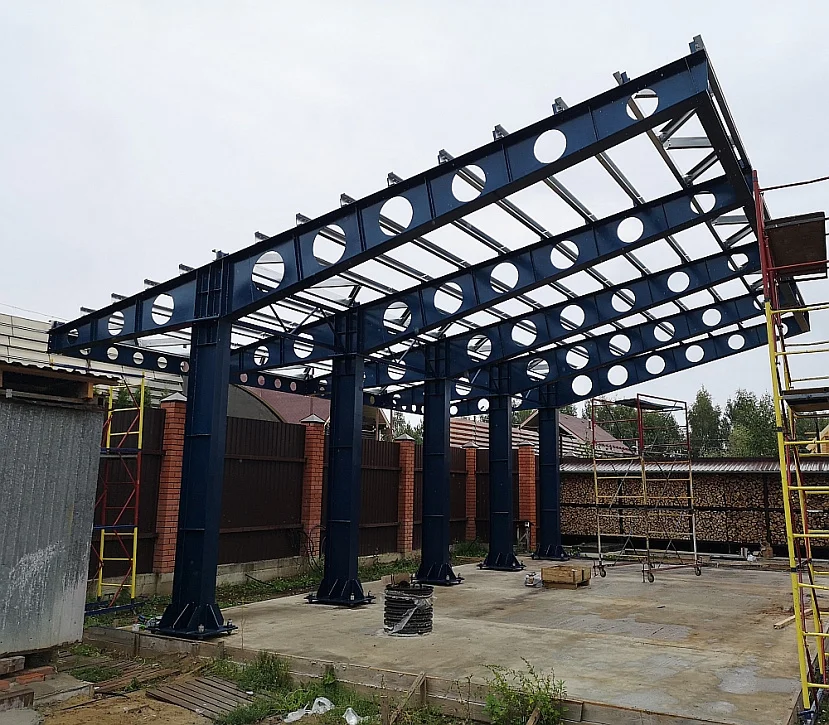

Расчет металлоконструкций для навеса - не формальность и не сухая инженерная процедура, а базовый этап, от которого зависит, как конструкция поведет себя через 1 год, 5 лет и в разгар зимы. Даже компактный навес размером 6х4 м оказывается под воздействием куда более серьезных нагрузок, чем может показаться на первый взгляд. Его собственный вес, давление снежного покрова и ветровые потоки действуют одновременно, формируя сложную картину усилий внутри каркаса.
В профессиональной строительной среде нагрузки принято делить на постоянные и временные. Это помогает системно оценить поведение конструкции и заранее учесть риски. Расчеты выполняются по нормативным документам, с применением коэффициентов запаса. Эти коэффициенты не случайны - они отражают практический опыт и учитывают возможные отклонения в условиях эксплуатации.
Надо не ограничиваться оценкой каждой нагрузки по отдельности. На практике именно их сочетание формирует наиболее напряженные сценарии для конструкции. В одних условиях доминирует снег, в других - ветер, и только совокупный анализ дает реалистичную картину.
Для навесов основными факторами становятся снеговая и ветровая нагрузки. Их влияние нередко оказывается в разы выше, чем собственный вес металлического каркаса, что и определяет требования к прочности всей системы.
Основные виды нагрузок на навес
Постоянные нагрузки
Постоянные нагрузки сопровождают конструкцию на протяжении всего срока службы. Они не зависят от сезона и погодных условий, оставаясь практически неизменными.
К ним относятся:
-
собственный вес металлоконструкций (стойки, балки, фермы);
-
кровельное покрытие (поликарбонат, профлист);
-
крепежные элементы.
Если перевести эти параметры в конкретные цифры, картина становится более наглядной.
Пример оценки:
-
профильная труба 60х40х2 мм ≈ 3,5-4,5 кг/м;
-
поликарбонат 8 мм ≈ 1,5 кг/м²;
-
профнастил ≈ 4-6 кг/м².
Для навеса площадью 24 м² суммарная постоянная нагрузка, как правило, находится в диапазоне:
20-40 кг/м² (0,2-0,4 кН/м²)
Эта нагрузка распределяется по всей площади равномерно и создает базовый уровень напряжений, на который затем накладываются переменные воздействия.
Временные нагрузки
В отличие от постоянных, временные нагрузки подвержены изменениям. Они зависят от климата, сезона и даже конкретных погодных эпизодов.
К ним относятся:
-
снег;
-
ветер;
-
возможное обслуживание (человек на крыше).
Именно эта группа нагрузок чаще всего становится определяющей при подборе сечения профиля. Причина проста - их значения могут значительно превышать постоянные нагрузки и резко возрастать в определенные периоды.
Снеговая нагрузка
В северных широтах снеговая нагрузка выходит на первый план. Она способна не просто увеличить нагрузку на конструкцию, а кратно изменить условия ее работы.
Расчет выполняется по формуле:
S = Sg х μ
где:
-
S - расчетная снеговая нагрузка на покрытие;
-
Sg - вес снегового покрова на 1 м² земли;
-
μ - коэффициент, зависящий от угла наклона крыши.
Значения коэффициента μ:
-
до 25° → μ = 1;
-
25-60° → μ ≈ 0,7;
-
более 60° → снег не учитывается.
Типовые значения Sg выглядят следующим образом:
-
80 кг/м² - мягкий климат;
-
180 кг/м² - средняя зона;
-
320-560 кг/м² - северные регионы.
Для северных условий, к которым относятся Финляндия и север России, расчетная нагрузка обычно принимается в диапазоне:
S ≈ 200-300 кг/м² (2-3 кН/м²)
Дополнительно применяется коэффициент 1,4. Он увеличивает итоговую нагрузку примерно на 40% и учитывает возможные экстремальные ситуации, когда фактическое количество снега превышает средние значения.
Ветровая нагрузка
Ветер действует иначе, чем снег. Его влияние направлено не только на давление на конструкцию, но и на создание подъемной силы. Для легких навесов этот эффект может оказаться критичным.
Расчет выполняется по формуле:
W = Wo х k
где:
-
Wo - нормативное ветровое давление;
-
k - коэффициент, учитывающий высоту и тип местности.
Типовые значения ветрового давления:
-
17-38 кг/м² - умеренные районы;
-
48-85 кг/м² - ветреные зоны.
Ветровая нагрузка складывается из двух составляющих:
-
давления на поверхность;
-
подсасывающего эффекта, который стремится приподнять кровлю.
На практике для расчетов навесов принимают диапазон в 30-50 кг/м² (0,3-0,5 кН/м²). В итоге при проектировании навеса размером 6х4 м необходимо учитывать одновременное воздействие:
-
постоянной нагрузки;
-
снеговой нагрузки, которая чаще всего играет решающую роль;
-
ветрового воздействия.
Именно снег в большинстве случаев становится тем фактором, который определяет выбор сечения профиля и расстояние между опорами.
Формулы расчета нагрузок
Когда разговор доходит до проектирования навеса, сухая теория быстро превращается в практическую арифметику. Все нагрузки сводятся к одной системе координат, аккуратно складываются и проходят через фильтр коэффициентов. В этом процессе нет места приблизительным оценкам - задача вполне конкретная. Нужно получить понятную величину нагрузки на 1 м², а затем перевести ее в реальные усилия, которые будут воспринимать балки и стойки.
Расчет снеговой нагрузки

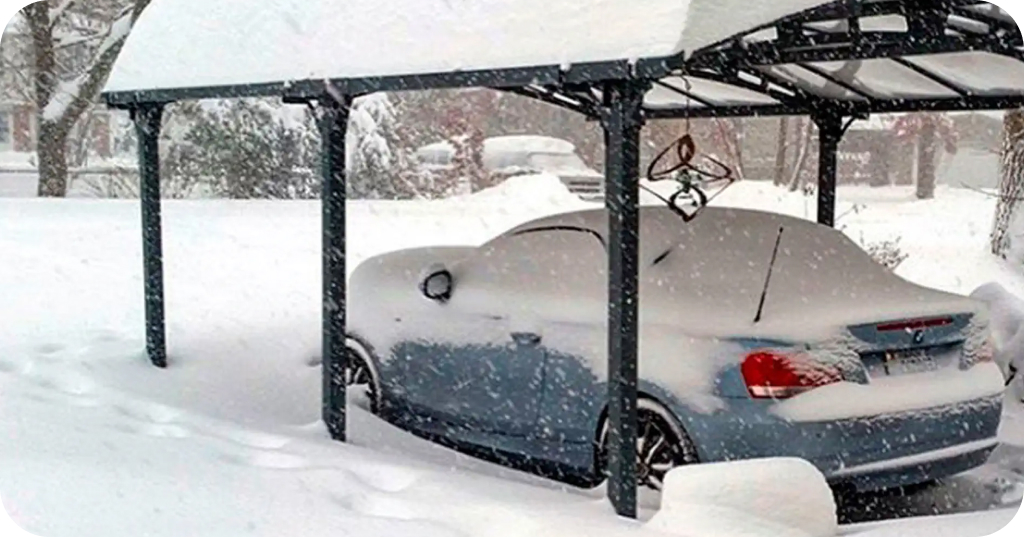

Снег - тот самый фактор, который зимой превращает легкую конструкцию в объект повышенного внимания. Именно поэтому расчет начинается с базовой формулы:
S = Sg х μ х γf
где:
-
S - расчетная снеговая нагрузка на покрытие, кг/м²;
-
Sg - нормативная снеговая нагрузка района;
-
μ - коэффициент формы крыши;
-
γf - коэффициент надежности (обычно 1,4).
Типовые значения выглядят вполне ожидаемо:
-
μ = 1 при уклоне до 25°;
-
μ ≈ 0,7 при уклоне 25-60°;
-
γf = 1,4.
Разберем это на конкретных цифрах, без абстракций.
Пример расчета:
-
Sg = 240 кг/м²;
-
μ = 1;
-
γf = 1,4.
Получаем:
S = 240 х 1 х 1,4 = 336 кг/м²
И вот здесь становится понятно, почему снег не стоит недооценивать. Это уже не просто осадки, а полноценная нагрузка, которая ложится на конструкцию и определяет, выдержит ли она сезон без деформаций.
Расчет ветровой нагрузки
Если снег давит сверху, то ветер действует хитрее. Он не только нагружает поверхность, но и пытается «подхватить» конструкцию снизу. Особенно это заметно у легких навесов с кровлей из поликарбоната или профлиста.
Формула расчета ветрового давления выглядит следующим образом:
-
W = Wo х k х c х γf
где:
-
W - расчетная ветровая нагрузка, кг/м²;
-
Wo - нормативное давление ветра;
-
k - коэффициент по высоте (обычно 0,75-1,0 для навесов до 5 м);
-
c - аэродинамический коэффициент (0,8-1,4);
-
γf - коэффициент надежности (1,4).
Снова возьмем реальный пример.
Пример расчета:
-
Wo = 38 кг/м²;
-
k = 0,85;
-
c = 1,0;
-
γf = 1,4.
Получаем:
-
W = 38 х 0,85 х 1,0 х 1,4 ≈ 45 кг/м²
На первый взгляд цифра не кажется критичной, но характер воздействия меняет картину. Ветер может действовать сразу в двух режимах:
-
как давление сверху;
-
как подъемная сила снизу (особенно для легких кровель).
Именно этот второй сценарий нередко становится неприятным сюрпризом, если его не учесть на стадии расчетов.
Суммарная нагрузка на конструкцию
Когда все составляющие разобраны по отдельности, их собирают в одну итоговую величину. Именно она показывает реальную картину нагрузки на конструкцию.
Формула выглядит просто:
-
q = G + S + W
где:
-
q - итоговая нагрузка, кг/м²;
-
G - постоянная нагрузка;
-
S - снеговая нагрузка;
-
W - ветровая нагрузка.
Теперь - к цифрам.
Пример:
-
G = 30 кг/м²;
-
S = 336 кг/м²;
-
W = 45 кг/м².
Итог:
-
q = 30 + 336 + 45 = 411 кг/м²
Полученное значение - рабочая величина, с которой дальше идет расчет элементов конструкции.
Следующий шаг - перевод этой нагрузки в погонную, чтобы понять, как именно она распределяется по балкам.
-
qₗ = q х шаг балок
Если шаг балок 1 м:
-
qₗ = 411 кг/м
Если шаг 0,8 м:
-
qₗ = 411 х 0,8 = 329 кг/м
Именно эти цифры затем используются при расчете изгиба и выборе сечения профиля. На этом этапе инженер уже не просто оперирует формулами, а фактически задает будущую прочность конструкции, которая должна спокойно пережить и снегопады, и порывистый ветер.
Выбор профиля металлоконструкции
Выбор профиля для навеса - это тот самый этап, где теория встречается с реальностью стройплощадки. От него зависит не только способность конструкции выдержать снег и ветер, но и то, как она будет выглядеть через несколько сезонов эксплуатации. Ошибка здесь обычно не проявляется сразу, но со временем дает о себе знать - прогибами, вибрациями или, в худшем случае, деформациями.
При подборе профиля всегда учитываются несколько факторов. Нагрузки, пролеты, расстояние между опорами и тип соединений складываются в общую картину, по которой инженер принимает решение. И чем точнее эта картина, тем спокойнее ведет себя конструкция в работе.
Виды профилей
В практике устройства навесов набор решений давно сформировался. Используются проверенные временем типы профилей, каждый из которых занимает свою нишу.
Подходящие товары
Профильная труба (квадратная и прямоугольная)
Самый распространенный вариант. Простая в монтаже, хорошо воспринимает изгибающие нагрузки и не требует сложной подгонки.
Примеры:
-
40х40х2 мм - легкие элементы;
-
60х40х2 мм - балки малых пролетов;
-
80х40х3 мм - основные несущие балки.

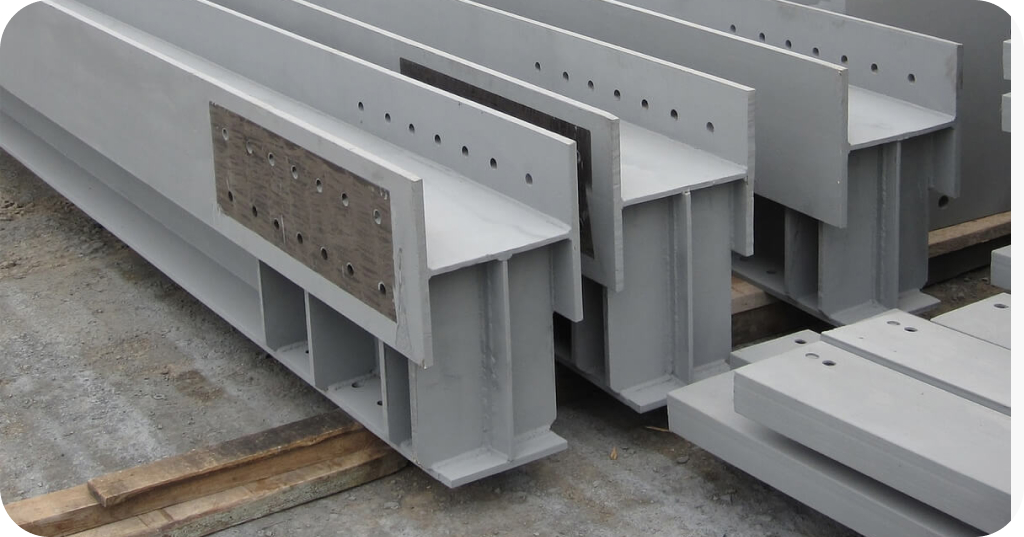

Двутавр (I-балка)
Применяется там, где пролеты выходят за привычные размеры, а нагрузки становятся ощутимыми. При относительно небольшом весе способен воспринимать значительные усилия.
Швеллер
Часто используется в более нагруженных узлах - стойках или балках. Хорошо работает на изгиб в одной плоскости и дает дополнительный запас прочности.
Подходящие товары
Уголок
Находит свое место в фермах и вспомогательных элементах, где важна геометрия и возможность собрать жесткую пространственную схему.
Подходящие товары
Для навеса размером 6х4 м чаще всего выбирают профильную трубу. Она удобна в работе, не требует сложных соединений и при правильном подборе уверенно справляется с нагрузками такого уровня.
Критерии выбора сечения
Подбор сечения - не интуитивное решение, а последовательная оценка параметров, которые напрямую влияют на поведение конструкции.
-
Нагрузка (q). Чем выше суммарное воздействие, тем массивнее должен быть профиль.
-
Пролет балки (L). Один из главных факторов. С увеличением пролета нагрузка на изгиб растет не линейно, а значительно быстрее.
-
Шаг опор и балок. Чем чаще расположены элементы, тем меньше нагрузка на каждый из них.
-
Тип конструкции. Балка или ферма. Ферменные схемы позволяют снизить массу конструкции при сохранении несущей способности.
-
Толщина стенки. Влияет на сопротивление локальным деформациям и на стойкость к коррозии в процессе эксплуатации.
Если говорить о практических ориентирах для навеса 6х4 м, то они выглядят следующим образом:
-
стойки: 80х80х3 мм или 100х100х3 мм;
-
балки: 60х40х2 мм или 80х40х3 мм;
-
обрешетка: 40х20х2 мм.
Расчет прочности и жесткости
Когда профиль выбран предварительно, начинается проверка. Здесь уже нет места приблизительным оценкам - только расчет.
Для балки основным является изгиб. Максимальный изгибающий момент определяется по формуле:
-
M = qL² / 8
где:
-
M - изгибающий момент;
-
q - нагрузка на погонный метр, кг/м;
-
L - пролет балки, м.
После этого рассчитывается напряжение в сечении:
-
σ = M / W
где:
-
σ - напряжение;
-
W - момент сопротивления профиля.
Условие прочности выглядит так:
-
σ ≤ R
Где R - расчетное сопротивление стали, обычно в пределах 210-240 МПа для стандартных марок.
Но одной прочности недостаточно. Конструкция может выдержать нагрузку, но при этом заметно прогибаться. Поэтому проверяется жесткость.
Прогиб определяется по формуле:
-
f = 5qL⁴ / 384EI
где:
-
f - прогиб;
-
E - модуль упругости стали (≈ 2х10⁵ МПа);
-
I - момент инерции.
Допустимое значение прогиба принимается по соотношению:
-
f ≤ L / 200
Теперь к практическому примеру, без лишней теории.
Пример оценки:
-
q = 330 кг/м;
-
L = 4 м.
Момент:
-
M = 330 х 4² / 8 = 660 кг·м
Дальше подбирается профиль, у которого момент сопротивления соответствует полученному значению. Это уже этап выбора конкретного сечения из сортамента.
В итоге весь процесс сводится к трем проверкам:
-
прочность;
-
жесткость;
-
устойчивость.
И если говорить о реальной практике, то для навеса 6х4 м чаще всего достаточно профильной трубы 60х40х2 мм при шаге балок около 1 м. Но при увеличении снеговой нагрузки разумнее перейти на 80х40х3 мм - этот запас обычно оправдывает себя уже в первую зиму.
Подходящие товары
Расчет элементов конструкции

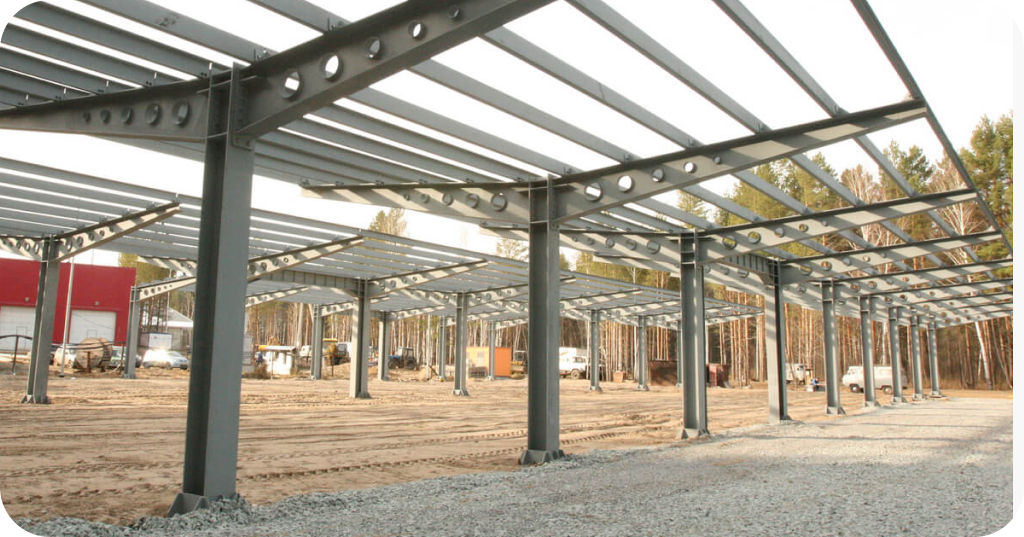

Когда нагрузки уже посчитаны, а профиль выбран, начинается самая прикладная часть - разбор конструкции на отдельные элементы. Навес в этом смысле не монолит, а система, где каждая деталь работает по своим правилам. Балки изгибаются, стойки держат сжатие, соединения передают усилия дальше. И если хотя бы одно звено оказывается слабым, вся схема теряет устойчивость.
Поэтому расчет ведется не в целом, а по элементам. Балки, стойки и соединения проверяются отдельно, с учетом того, какие нагрузки на них приходятся и в каком направлении они действуют.
Расчет балок
Балки принимают на себя основную нагрузку - от кровли, снежного покрова и ветра. Их работа связана прежде всего с изгибом, и именно этот параметр определяет, справится ли элемент со своей задачей.
Максимальный изгибающий момент для равномерно распределенной нагрузки:
-
M = qL² / 8
где:
-
q - нагрузка на 1 погонный метр, кг/м;
-
L - пролет балки, м.
После этого определяется напряжение:
-
σ = M / W
Условие прочности выглядит так:
-
σ ≤ R
Пример:
-
q = 330 кг/м;
-
L = 4 м.
Момент:
-
M = 330 х 4² / 8 = 660 кг·м
На этом этапе становится ясно, какой момент должна выдерживать балка. Дальше подбирается профиль с соответствующим моментом сопротивления.
Но одной проверки на прочность недостаточно. Балка может выдержать нагрузку, но при этом заметно прогибаться, что уже влияет на эксплуатацию.
Проверка прогиба:
-
f = 5qL⁴ / 384EI
Допустимое значение:
-
f ≤ L / 200
Если это условие не выполняется, решение вполне прямолинейное - увеличивается сечение балки или уменьшается шаг между ними. Оба варианта активно применяются на практике.
Расчет стоек
Стойки работают иначе. Основная нагрузка для них - сжатие, хотя ветер может добавлять и изгибающий момент. Здесь на первый план выходит устойчивость элемента.
Основная проверка записывается так:
-
N ≤ φ х A х R
где:
-
N - продольная сила;
-
A - площадь сечения;
-
R - расчетное сопротивление стали;
-
φ - коэффициент устойчивости (0,4-1,0 в зависимости от гибкости).
Продольная сила определяется достаточно просто - это нагрузка от всей конструкции, переданная на стойку.
Пример:
-
площадь навеса 24 м²;
-
суммарная нагрузка 400 кг/м²;
-
4 стойки.
Общая нагрузка:
-
24 х 400 = 9600 кг
Нагрузка на 1 стойку:
-
9600 / 4 = 2400 кг
Дальше проверяется, выдерживает ли выбранная труба, например 80х80х3 мм, такую нагрузку с учетом коэффициента устойчивости.
Подходящие товары
Дополнительно оценивается гибкость стойки:
-
λ = L / i
где:
-
L - высота стойки;
-
i - радиус инерции.
Чем больше значение λ, тем менее устойчива стойка. На практике это означает, что слишком «тонкие» и высокие элементы требуют либо усиления, либо изменения схемы.
Расчет соединений
Соединения - это те места, где теория часто сталкивается с реальностью монтажа. Именно здесь усилия переходят от одного элемента к другому, и именно здесь чаще всего возникают проблемы при недооценке нагрузок.
Используются:
сварные соединения;
болтовые соединения.
Для сварных швов расчет ведется по усилию среза:
-
τ = N / (l х a)
где:
-
τ - напряжение в шве;
-
N - усилие;
-
l - длина шва;
-
a - толщина шва.
Условие прочности:
-
τ ≤ Rw
Для болтовых соединений проверяются сразу несколько параметров:
-
срез болта;
-
смятие металла;
-
вырыв.
Пример:
-
усилие 2000 кг;
-
2 болта.
Нагрузка на 1 болт:
-
1000 кг
Далее это значение сравнивается с допустимой нагрузкой для выбранного диаметра болта, например М10 или М12.
В конструкции навеса 6х4 м наибольшее внимание традиционно уделяется балкам. Именно они принимают основную нагрузку и первыми реагируют на ее рост. Стойки, как правило, имеют определенный запас, а соединения должны обеспечить передачу усилий без потерь, иначе даже правильно рассчитанный каркас начинает работать не так, как задумывалось.

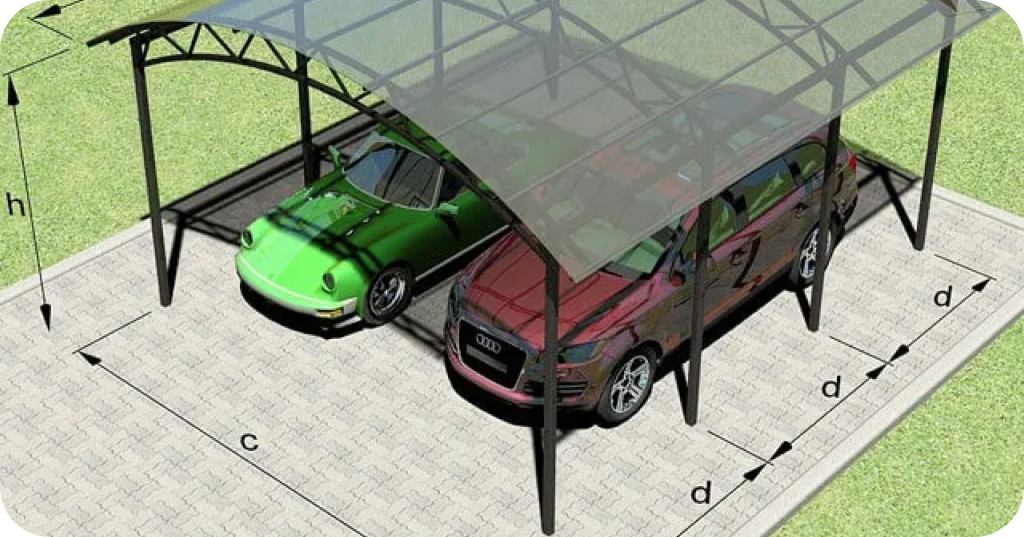

Пример расчета навеса 6х4 м
Когда теория доходит до практики, сухие формулы начинают работать на вполне конкретный результат. Ниже - пример предварительного расчета навеса 6х4 м, выполненный по действующим российским нормативам. За основу берутся положения СП 20.13330.2016 с актуальными изменениями, где нагрузки рассматриваются в неблагоприятных сочетаниях, а для стали и оценки прогибов используются требования СП 16.13330.2017.
Исходные данные
Берем навес размером 6х4 м с односкатной кровлей и уклоном 10°. Конструкция опирается на 6 стоек - по 3 с каждой длинной стороны. Расстояние между стойками по длине составляет 3 м. Поперечные балки или стропильные элементы перекрывают пролет 4 м, их шаг принимается равным 1 м. Такая схема удобна тем, что каждая балка работает с полосой покрытия шириной ровно 1 м, что упрощает предварительный расчет.
Для условий принимаем III снеговой район, где нормативное значение снеговой нагрузки Sg равно 1,5 кПа, и II ветровой район с нормативным давлением ветра w0 = 0,30 кПа. Эти значения соответствуют данным СП 20.13330.2016.
При уклоне кровли до 20° коэффициент формы μ в упрощенной схеме принимается равным 1. Коэффициент надежности по снеговой нагрузке - 1,4. Для стали используется модуль упругости E = 2,06х10^5 Н/мм². Для стали С245 расчетное сопротивление при толщине до 20 мм принимается равным 240 Н/мм².
В качестве покрытия выбираем сотовый поликарбонат толщиной 8 мм. Его масса, согласно справочным данным, находится в диапазоне около 1,0-1,25 кг/м². Для расчетной схемы постоянную нагрузку от кровли и каркаса принимаем равной 0,15 кПа, то есть 15 кг/м². Это значение удобно использовать как ориентир для легкой конструкции.
Расчет нагрузок
Площадь навеса составляет 6 х 4 = 24 м².
Постоянная нагрузка принимается как:
-
G = 0,15 кПа.
Она складывается из веса каркаса, кровли и крепежных элементов.
Снеговая нагрузка определяется по формуле:
-
S = Sg х μ х γf.
При Sg = 1,5 кПа, μ = 1 и γf = 1,4 получаем:
-
S = 1,5 х 1 х 1,4 = 2,10 кПа.
Для ветра в предварительном расчете вниз можно принять величину:
-
W = 0,30 х 0,8 х 1,4 = 0,336 кПа
Где 0,8 - условный аэродинамический коэффициент для небольшой кровли. В реальном проекте ветер рассматривается отдельно на давление и отрыв, но для подбора сечения этого уровня точности достаточно.
Суммарная нагрузка вниз составит:
-
q = G + S + W = 0,15 + 2,10 + 0,336 = 2,586 кПа.
Это соответствует 2,586 кН/м². При шаге балок 1 м получаем погонную нагрузку:
-
qп = 2,586 кН/м.
Подбор профиля
Для балки с пролетом 4 м при равномерной нагрузке изгибающий момент определяется по формуле:
-
M = qL² / 8.
Подставляем значения:
-
M = 2,586 х 4² / 8 = 5,172 кН·м.
Сначала проверим распространенный профиль 80х40х3 мм. Его момент сопротивления составляет около 13,36 см³, момент инерции - около 53,46 см⁴ при установке высотой 80 мм вертикально.
Напряжение в таком профиле:
-
σ = 5,172х10^6 / 13 360 ≈ 387 МПа.
Это выше допустимого значения для стали С245, равного 240 Н/мм². Такой профиль для данного пролета уже не подходит.
Берем следующий вариант - профиль 120х60х4 мм. Его момент сопротивления равен примерно 40,12 см³, момент инерции - около 240,7 см⁴.
Для него получаем:
-
σ = 5,172х10^6 / 40 120 ≈ 129 МПа.
Это значение укладывается в допустимый диапазон, значит по прочности профиль подходит.
Для стоек можно рассмотреть трубу 80х80х3 мм с моментом сопротивления около 22,26 см³ и моментом инерции около 89,05 см⁴. Более массивный вариант - 100х100х4 мм, у которого момент сопротивления уже около 45,94 см³.
Проверка конструкции на прочность
Теперь проверяем выбранную балку 120х60х4 мм по прогибу. Формула стандартная:
-
f = 5qL^4 / 384EI.
Подставляем значения:
-
q = 2,586 Н/мм;
-
L = 4000 мм;
-
E = 206 000 Н/мм²;
-
I = 2 407 000 мм⁴.
Получаем:
-
f ≈ 17,38 мм.
Допустимый прогиб по критерию L/200 для пролета 4 м составляет 20 мм. Значит, по жесткости балка проходит без замечаний.
Теперь оценим стойки. Общая нагрузка на конструкцию:
-
Nобщ = 2,586 х 24 = 62,06 кН.
При равномерном распределении на 6 стоек:
-
Nст = 62,06 / 6 = 10,34 кН.
Для трубы 80х80х3 мм площадь сечения около 9,09 см², или 909 мм². Среднее напряжение:
-
σсж = 10 340 / 909 ≈ 11,4 МПа.
Это невысокое значение для стали С245. В полном расчете дополнительно учитывается устойчивость стойки с учетом ее длины и условий закрепления.
Отдельного внимания требуют соединения. В узлах конструкции именно они передают усилия между элементами. Важно учитывать, что ветер способен создавать не только давление вниз, но и отрыв кровли. Поэтому при окончательном расчете проверяются сварные швы, болты и анкеры на действие подъемных усилий.
Итог по этому примеру выглядит вполне определенно. Для навеса 6х4 м в III снеговом и II ветровом районе при шаге балок 1 м профиль 80х40х3 мм уже не справляется с нагрузкой. Профиль 120х60х4 мм проходит по прочности и по прогибу. Для стоек можно использовать 80х80х3 мм, а при желании получить более массивную конструкцию и дополнительный запас - 100х100х4 мм.
Частые ошибки при расчете
В расчетах навесов есть одна любопытная особенность. Ошибки редко выглядят как грубые просчеты. Чаще это небольшие упрощения или допущения, которые на бумаге кажутся безобидными, а на практике приводят к вполне заметным последствиям - от прогибов до потери устойчивости.
На стройке такие вещи всплывают быстро. Конструкция начинает «жить своей жизнью», и становится понятно, где расчет пошел по упрощенному пути.
-
Игнорирование снеговой нагрузки. Иногда расчет ограничивается собственным весом конструкции и кровли. В северных условиях это выглядит особенно рискованно. Снеговая нагрузка способна превышать вес навеса в 5-10 раз, и именно она чаще всего определяет, выдержит ли конструкция зиму;
-
Сложение нагрузок без учета сочетаний. Распространенный подход - просто сложить все нагрузки в одну сумму. Но нормативы требуют учитывать неблагоприятные комбинации, где часть воздействий действует одновременно, а часть вводится с понижающими коэффициентами. Без этого расчет теряет связь с реальными условиями;
-
Неправильный перевод нагрузки в погонную. Ошибки часто возникают при переходе от кг/м² к кг/м. Если не учитывать шаг балок, нагрузка на элемент либо занижается, либо, наоборот, получается избыточной;
-
Недооценка ветрового воздействия. Ветер редко воспринимается как основной фактор, хотя именно он может создать подъемную силу. Для легких навесов это становится критичным моментом, особенно при кровле из поликарбоната;
-
Слишком большой шаг балок. Желание сократить количество элементов приводит к увеличению расстояния между балками. В результате изгибающий момент растет, и даже достаточно мощный профиль начинает заметно прогибаться;
-
Выбор профиля «на глаз». Ориентация на привычные размеры без расчетов - одна из самых частых причин проблем. Популярные трубы 60х40 мм далеко не всегда подходят для пролета 4 м при серьезной снеговой нагрузке;
-
Отсутствие проверки прогиба. Конструкция может соответствовать условиям прочности, но при этом иметь недопустимый прогиб. Это приводит к накоплению снега и постепенному увеличению нагрузки, что создает замкнутый эффект;
-
Игнорирование устойчивости стоек. Стойки работают не только на сжатие. При большой высоте и небольшой толщине они могут потерять устойчивость раньше, чем достигнут расчетных напряжений;
-
Слабые соединения. Недостаточная длина сварного шва или неправильно подобранный диаметр болтов приводит к тому, что узлы выходят из строя раньше, чем основные элементы конструкции;
-
Отсутствие запаса прочности. Расчет «впритык» выглядит аккуратно на бумаге, но в реальных условиях оставляет слишком мало пространства для ошибок, отклонений и погодных сюрпризов.
Заключение
Расчет металлоконструкций навеса 6х4 м - последовательная работа, где каждый этап напрямую влияет на итоговый результат. Сначала определяется нагрузка, затем подбирается профиль, после чего проверяются все элементы конструкции.
Основной фактор, который задает тон расчету, - снеговая нагрузка. В большинстве регионов именно она становится определяющей при выборе сечения балок и общей схемы.
Правильный подход строится на трех этапах:
-
расчет нагрузок;
-
подбор сечения;
-
проверка прочности и жесткости.
Даже для сравнительно небольших навесов важно учитывать требования нормативов, коэффициенты надежности и реальные климатические условия. Это позволяет избежать типичных ошибок, сохранить устойчивость конструкции и обеспечить ее нормальную работу в течение длительного времени
