Сколько арматуры нужно для фундамента - точный расчет для ленточного, плитного и монолитного основания
- От чего зависит расход
- Параметры для расчета
- Нормы и требования
- Какие виды фундаментов учитываются в расчетах
- Общая формула расчета арматуры
- Расчет арматуры для ленточного фундамента
- Расчет арматуры для плитного фундамента
- Расчет арматуры для монолитного фундамента
- Пример полного расчета фундамента под дом
- Онлайн-калькуляторы и упрощенные методы
- Частые ошибки при расчете арматуры
- Средние значения расхода арматуры
Расход арматуры считают в килограммах, метрах и штуках стержней. Точная цифра зависит от типа основания, его геометрии и от того, насколько тяжелое здание планируется возводить. На практике используют два подхода: детальный расчет по длинам и шагам либо укрупненные нормы на 1 м³ бетона.
Средние ориентиры по расходу выглядят так:
-
для ленточного фундамента - около 20 кг на 1 м³ бетона;
-
для плитного фундамента толщиной от 150 мм - около 50 кг/м³;
-
минимально допустимый расход - не ниже 8 кг/м³.
В реальных монолитных конструкциях при сложных нагрузках расход нередко достигает 70-120 кг/м³.
Конкретный пример для ленточного фундамента под дом 6x8 м: потребуется порядка 170 м арматуры диаметром 12 мм, а это примерно 166 кг рифленого прута плюс 40 кг гладкого. Для плитного основания с сеткой шагом 200x200 мм на ту же плиту 6x8 м уйдет около 1020 м арматуры. Разница огромная - хотя площадь одна и та же.
Арматура гладкая А240
От чего зависит расход
Количество металла напрямую связано с конструкцией фундамента и условиями, в которых ему придется работать.
Тип фундамента задает логику армирования. Ленточный работает на изгиб по длине, поэтому продольная арматура укладывается в двух поясах. Плитный распределяет нагрузку по всей площади, требует двух сеток - и расход вырастает в два-три раза по сравнению с лентой.
Размеры конструкции напрямую определяют объем бетона и суммарную длину прутков. Если увеличить высоту ленты с 500 до 1000 мм - площадь сечения удвоится, и арматуры тоже нужно вдвое больше.
Нагрузка от здания диктует диаметр стержней. Под легкую постройку хватит 10-12 мм, под тяжелый кирпичный дом берут 14-18 мм.
Шаг армирования влияет на итоговый расход не меньше, чем диаметр:
-
в ленточном фундаменте хомуты ставят через каждые 200-300 мм;
-
в плитном сетку вяжут с шагом 150-200 мм.
Чем мельче шаг, тем больше металла уходит.
Число поясов тоже различается по типу конструкции:
-
ленточный фундамент - 2 пояса продольной арматуры;
-
плитный - 2 сетки (верхняя и нижняя);
-
в монолитных конструкциях предусматривают усиленные зоны там, где концентрируются напряжения.
На слабых и пучинистых грунтах диаметр стержней и их количество увеличивают дополнительно.
Параметры для расчета
Чтобы все посчитать нормально, нужны конкретные числа - никаких общих слов.
Берут геометрию фундамента:
-
длину, ширину и высоту ленты или плиты;
-
периметр для ленточного варианта;
-
толщину плиты для плитного.
Пример. Лента 10x10 м, ширина 0,4 м, высота 0,8 м. Объем бетона: 40 x 0,4 x 0,8 = 12,8 м³. При норме 20 кг/м³ на всю конструкцию потребуется чуть больше 256 кг арматуры.
Диаметр стержня сразу задает погонный вес:
-
Ø6 мм - 0,222 кг/м;
-
Ø10 мм - 0,617 кг/м;
-
Ø12 мм - 0,89 кг/м;
-
Ø16 мм - 1,58 кг/м.
Дальше все сводится к формуле: длина x вес одного метра = масса.
Для хомутов в ленточном фундаменте с периметром 40 м и шагом 0,3 м: 40 / 0,3 ≈ 133 штуки. Длина одного хомута - 1,2-1,4 м, итого 160-180 м дополнительного металла.
В плитном фундаменте расчет ведут по сетке. При плите 6x8 м и шаге 200 мм:
-
по длине: 6 / 0,2 = 30 стержней;
-
по ширине: 8 / 0,2 = 40 стержней;
-
в одном слое - 70 стержней, в двух - 140.
Суммарный метраж легко перевалит за тысячу метров. Для арматуры Ø12 мм это будет: 1000 x 0,89 = 890 кг.
Нормы и требования
Строительные нормы регулируют не только количество, но и расположение арматуры.
По СНиП 52-01-2003 минимальный процент армирования - не ниже 0,1% от площади поперечного сечения. Для ленты сечением 0,5 x 1 м это 0,5 м², и 0,1% от него - 500 мм² суммарной площади арматурных стержней. Нижний порог по расходу металла - 8 кг на каждый кубометр бетона.
Требования к диаметру и расположению:
-
рабочие стержни - не тоньше 10 мм;
-
для плит чаще применяют 12 мм и более;
-
арматура укладывается в растянутых зонах бетона - верхний и нижний пояс;
-
рифленый прут берут для основных нагрузок, гладкий - для хомутов и поперечных связей.
Стыковку прутков делают внахлест. К расчетной длине добавляют запас 10-30% - это уходит на перекрытие стыков. Соединения вяжут проволокой: на каждый узел расходуется около 0,3 м проволоки.
Подробный расчет всегда выполняется под конкретный проект, но даже по этим данным видно, что расход арматуры для фундамента варьируется от 20 до 120 кг на 1 м³ бетона, а суммарный метраж на одну постройку может насчитывать сотни и тысячи метров.
Арматура рифленая 12 мм
Какие виды фундаментов учитываются в расчетах
При расчете арматуры рассматривают три основных типа фундаментов. У каждого своя конструкция, своя схема нагрузки и свои требования к армированию. Из-за этих различий расход металла на двух одинаковых по площади зданиях может отличаться в два-пять раз - и это не преувеличение.
На практике считают:
-
ленточные основания;
-
плитные основания;
-
монолитные конструкции сложной формы.

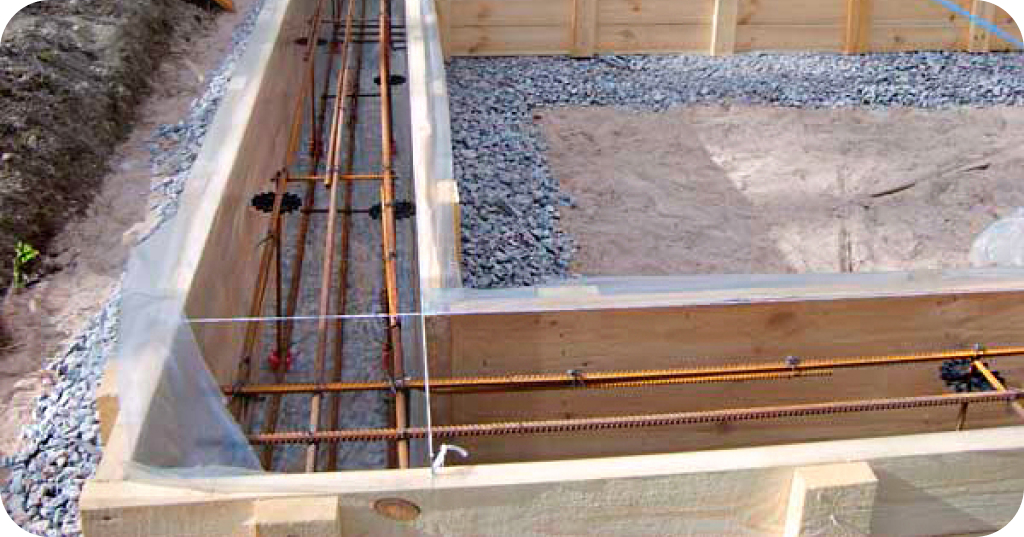

Ленточный фундамент
Ленточный фундамент - это замкнутая бетонная лента под несущими стенами. Работает она преимущественно на изгиб вдоль своей длины, поэтому главную роль здесь играют продольные стержни, а хомуты - вспомогательную.
Конструкция армирования устроена так:
-
два продольных пояса - верхний и нижний;
-
в каждом поясе обычно 2-4 стержня;
-
поперечные хомуты с шагом 200-300 мм.
Пример расчета для дома 10x10 м с периметром 40 м. Берут 4 продольных стержня: 40 x 4 = 160 м продольной арматуры. Хомуты при шаге 0,3 м: 40 / 0,3 ≈ 133 штуки, длина каждого около 1,3 м - итого 173 м. Суммарный метраж: примерно 330 м. При арматуре Ø12 мм (0,89 кг/м) это около 294 кг.
Средний расход для ленточного основания - 15-30 кг на 1 м³ бетона.
Плитный фундамент
Плитный фундамент - сплошная железобетонная плита под всей площадью здания. Она работает как единая конструкция и равномерно передает нагрузку на грунт. Именно поэтому арматуры здесь уходит значительно больше, чем на ленту.
Армирование плиты строится иначе:
-
две сетки - верхняя и нижняя;
-
одинаковое армирование в двух перпендикулярных направлениях;
-
шаг 150-200 мм.
Пример расчета для плиты 8x10 м с шагом 200 мм. Вдоль длины: 10 / 0,2 = 50 стержней. Вдоль ширины: 8 / 0,2 = 40 стержней. В одном слое - 90 стержней со средней длиной около 9 м: 90 x 9 = 810 м. Два слоя дают 1620 м. При Ø12 мм: 1620 x 0,89 ≈ 1442 кг.
Средний расход - 40-80 кг на 1 м³ бетона.
Монолитный фундамент
Монолитный фундамент - конструкция сложной формы, которая может сочетать элементы ленты, плиты и ростверка. Применяется под многоэтажное строительство или при сложных грунтовых условиях, когда простых решений недостаточно.
Армирование здесь принципиально отличается от двух предыдущих вариантов:
-
несколько поясов армирования;
-
усиленные зоны под колоннами;
-
дополнительные каркасы в местах концентрации нагрузок;
-
вертикальные и наклонные элементы.
Расход арматуры - от 70 до 120 кг на 1 м³ бетона, а в нагруженных узлах может превышать 150 кг/м³. Для объема бетона 50 м³ при норме 100 кг/м³ это уже 5 тонн металла. Расчет выполняется только по проекту - распределение нагрузок слишком неравномерное, чтобы обходиться укрупненными цифрами.
Чем отличаются расчеты для разных типов
Разница в цифрах объясняется тем, как каждая конструкция воспринимает нагрузку. Лента работает линейно вдоль стен, плита распределяет усилия по всей площади, монолит учитывает локальные точки приложения нагрузки от колонн и стен.
Это отражается на всех ключевых параметрах расчета. По числу армирующих слоев: у ленты - 2 пояса, у плиты - всегда 2 сетки, у монолита - 3-4 уровня армирования. По шагу: лента допускает 200-300 мм, плита - 150-200 мм, в нагруженных зонах монолита шаг сужается до 100-200 мм. По суммарному метражу разрыв еще нагляднее:
-
ленточный фундамент - сотни метров, 200-800 кг;
-
плитный - 1000-2000 м, 1000-3000 кг;
-
монолитный - несколько тысяч метров, от 3000 кг и выше.
По точности расчета тоже есть градация. Для ленты допустим укрупненный подход, для плиты желательно считать с учетом шага сетки, для монолита - только проектный расчет с точными значениями нагрузок.
Универсальной цифры расхода не существует. Расчет всегда привязан к конкретной конструкции, ее геометрии и условиям эксплуатации.
Общая формула расчета арматуры
Расчет арматуры строится на последовательном определении длины всех стержней с последующим переводом в массу. Схема всегда одна и та же, независимо от типа фундамента:
-
определяется количество стержней каждого типа;
-
рассчитывается длина каждого элемента;
-
суммируется общий метраж;
-
выполняется перевод в килограммы.
Общая формула выглядит так: суммарная длина всех стержней в метрах умножается на вес одного метра арматуры нужного диаметра.
Для быстрых прикидок применяют упрощенный вариант через объем бетона: масса арматуры = объем бетона (м³) x норматив расхода (кг/м³). Например, при объеме 20 м³ и норме 40 кг/м³ получается 800 кг. Но этот способ дает лишь ориентир - точный результат всегда считают через длину стержней.
Как рассчитать длину стержней
Длину считают отдельно для каждой группы элементов.
Продольные стержни в ленточном фундаменте считают по периметру. Периметр 40 м при четырех стержнях дает 40 x 4 = 160 м.
Поперечные хомуты зависят от шага. При длине фундамента 40 м и шаге 0,25 м потребуется 40 / 0,25 = 160 хомутов. Если длина одного хомута 1,2 м - итого 192 м поперечной арматуры.
Для плитного фундамента расчет ведут по сетке. При плите 10 x 8 м и шаге 0,2 м вдоль длины укладывают 10 / 0,2 = 50 стержней. Каждый стержень длиной 8 м дает 400 м в одном направлении. То же самое считается во втором направлении. После этого оба значения складываются и умножаются на количество слоев - при двух слоях общая длина удваивается.
Как учитывать шаг арматуры
Шаг - это расстояние между соседними стержнями. Он напрямую определяет, сколько металла уйдет на конструкцию. Формула простая: количество стержней = длина конструкции / шаг + 1.
При длине 10 м и шаге 0,2 м: 10 / 0,2 + 1 = 51 стержень. Если уменьшить шаг до 0,15 м: 10 / 0,15 + 1 = 68 стержней. Разница - 17 дополнительных стержней. При длине каждого 8 м это лишние 136 м арматуры. Уменьшение шага даже на несколько сантиметров ощутимо сказывается на итоговом расходе.
Типичные значения шага по типам конструкций:
-
ленточный фундамент - 200-300 мм;
-
плитный фундамент - 150-200 мм;
-
усиленные зоны - до 100 мм.
Как добавить запас на нахлест
При соединении прутков один стержень перекрывает другой на определенную длину. Этот участок называется нахлестом, и его надо учитывать в расчете - иначе материала не хватит.
Длина нахлеста зависит от диаметра:
-
Ø10 мм - около 300-400 мм;
-
Ø12 мм - около 400-500 мм;
-
Ø16 мм - около 600-800 мм.
Упрощенное правило: нахлест равен 30-40 диаметрам. Для Ø12 мм это 12 x 40 = 480 мм, то есть примерно 0,5 м на каждое соединение.
На практике проще добавить к общей длине запас 10-15%. При расчетной длине 1000 м с коэффициентом 1,1 получается 1100 м - это и есть цифра для закупки.

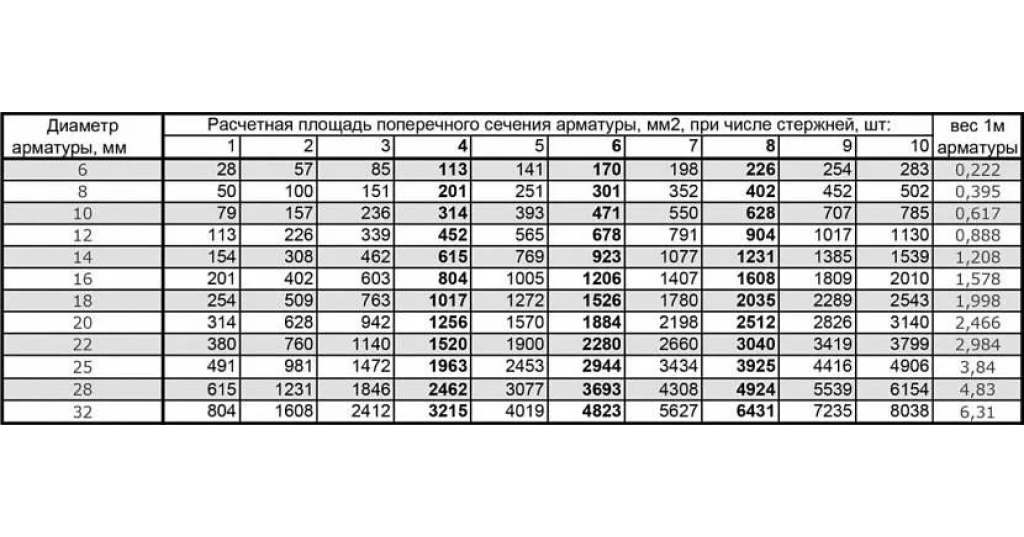

Перевод длины в вес
После того как суммарный метраж определен, его умножают на погонный вес арматуры нужного диаметра.
Справочные значения:
-
Ø6 мм - 0,222 кг/м;
-
Ø8 мм - 0,395 кг/м;
-
Ø10 мм - 0,617 кг/м;
-
Ø12 мм - 0,89 кг/м;
-
Ø14 мм - 1,21 кг/м;
-
Ø16 мм - 1,58 кг/м.
Пример: общая длина 1200 м, арматура Ø12 мм. Расчет: 1200 x 0,89 = 1068 кг. С запасом 10%: 1068 x 1,1 ≈ 1175 кг.
На крупных объектах цифры быстро вырастают до нескольких тонн. При 3000 м арматуры Ø12 мм масса составит 3000 x 0,89 = 2670 кг. Именно поэтому ошибка в шаге или диаметре на этапе расчета оборачивается серьезным перерасходом бюджета на стройке.
Расчет арматуры для ленточного фундамента
Ленточный фундамент считается по линейной схеме. Задача сводится к тому, чтобы определить количество продольных стержней и поперечных хомутов, суммировать метраж и перевести его в килограммы. В большинстве частных домов расход укладывается в 15-30 кг на 1 м³ бетона, но точную цифру дает только детальный расчет.

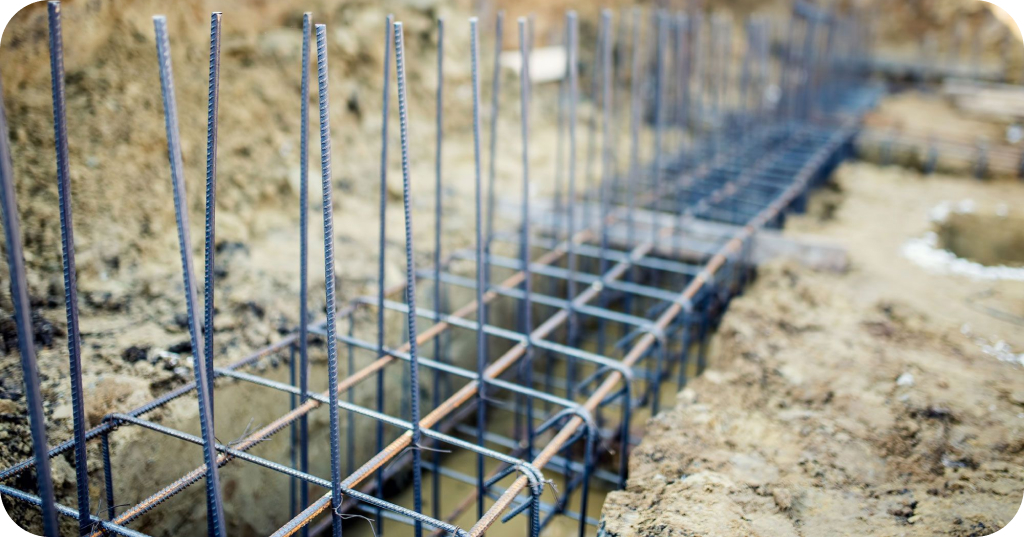

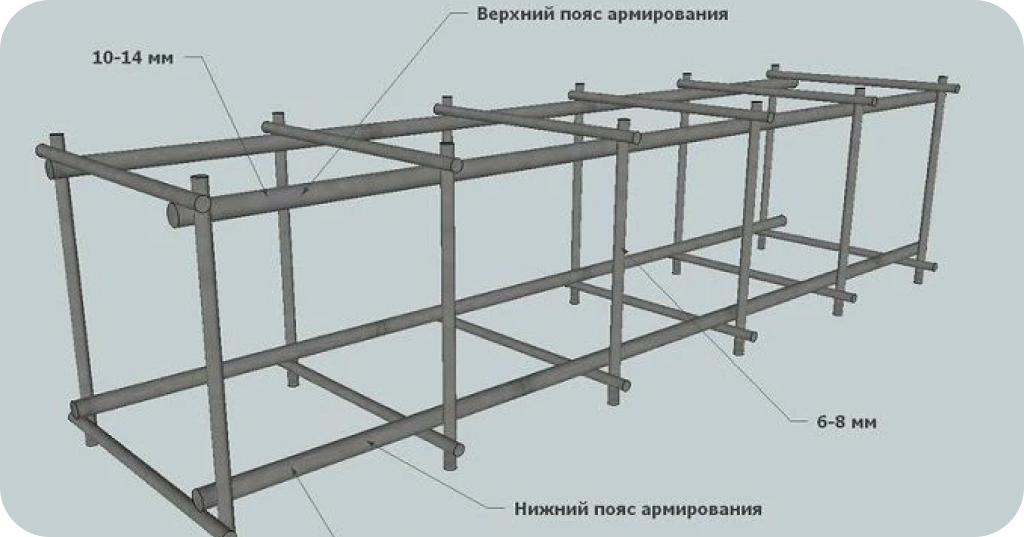

Схема армирования
Ленточный фундамент армируется пространственным каркасом. В него входят:
-
нижний пояс продольной арматуры;
-
верхний пояс продольной арматуры;
-
поперечные хомуты;
-
вертикальные соединительные стержни.
Обычно делают два пояса по 2-4 стержня в каждом - итого 4-8 продольных стержней. Хомуты ставят с шагом 200-300 мм, в зонах повышенной нагрузки шаг уменьшают до 150-200 мм. Продольную арматуру берут диаметром 10-16 мм, для хомутов достаточно 6-8 мм.
Продольные стержни воспринимают изгиб по длине ленты, хомуты фиксируют форму каркаса и не дают стержням смещаться при заливке бетона.
Расчет продольной арматуры
Продольные стержни считают по периметру фундамента: периметр умножается на количество стержней.
Пример для дома 10x8 м. Периметр: (10 + 8) x 2 = 36 м. При четырех стержнях: 36 x 4 = 144 м, при шести: 36 x 6 = 216 м, при восьми: 36 x 8 = 288 м.
К полученной длине добавляют запас 10-15% на нахлесты в стыках. Для 216 м это 216 x 1,1 = 238 м. Перевод в массу при Ø12 мм: 238 x 0,89 ≈ 212 кг, при Ø14 мм: 238 x 1,21 ≈ 288 кг.
Продольная арматура - это 60-70% от общего расхода металла на всю конструкцию.
Расчет поперечных хомутов
Количество хомутов считают через шаг: длина фундамента делится на шаг установки.
При периметре 36 м и шаге 0,25 м: 36 / 0,25 = 144 хомута. При шаге 0,2 м: 36 / 0,2 = 180 хомутов.
Длину одного хомута определяют из размеров ленты. Для ширины 0,4 м и высоты 0,8 м периметр хомута: (0,4 + 0,8) x 2 = 2,4 м. С учетом загибов на концах - около 2,6 м.
Общий метраж: 144 x 2,6 ≈ 374 м или 180 x 2,6 ≈ 468 м. В массе при Ø8 мм (0,395 кг/м) это 148 кг и 185 кг соответственно. Поперечная арматура занимает примерно 30-40% общего расхода.
Полный пример расчета
Исходные данные: дом 10x10 м, периметр 40 м, ширина ленты 0,4 м, высота 0,8 м, 4 продольных стержня, шаг хомутов 0,25 м.
Продольная арматура: 40 x 4 = 160 м. С запасом 10%: 160 x 1,1 = 176 м. Вес при Ø12 мм: 176 x 0,89 ≈ 157 кг.
Хомуты: 40 / 0,25 = 160 штук. Длина одного ≈ 2,6 м: 160 x 2,6 = 416 м. Вес при Ø8 мм: 416 x 0,395 ≈ 164 кг.
Итог: суммарный метраж 176 + 416 = 592 м, суммарная масса 157 + 164 = 321 кг.
Проверка через объем бетона: 40 x 0,4 x 0,8 = 12,8 м³. При норме 25 кг/м³: 12,8 x 25 = 320 кг. Цифры практически совпадают, что подтверждает правильность расчета.

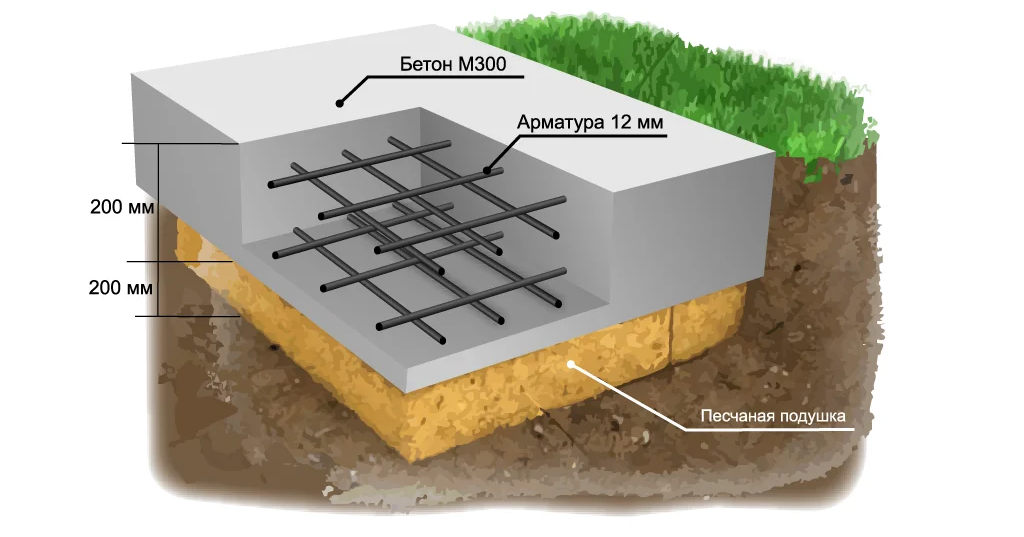

Расчет арматуры для плитного фундамента
Плитный фундамент считается по площади основания. Арматура здесь распределяется равномерно по всей поверхности, а не только под стенами - отсюда и принципиально другие цифры по сравнению с лентой. Средний расход составляет 40-80 кг на 1 м³ бетона, при повышенных нагрузках - до 100 кг/м³ и выше. Расчет строится на определении количества стержней в сетке, длины каждого элемента и числа слоев.
Схема армирования
Арматура в плите укладывается сеткой из взаимно перпендикулярных стержней. Вариантов два.
Одна сетка применяется при толщине плиты до 120-150 мм и подходит для легких построек. Две сетки - стандарт для плит толщиной от 150 мм (нижняя воспринимает растягивающие усилия от грунта, верхняя - от нагрузки здания).
Расстояние между сетками обычно 80-150 мм, шаг армирования - 150-200 мм в стандартных случаях и 100-150 мм в усиленных зонах. Диаметр стержней - 10-14 мм, для нагруженных плит до 16 мм. При двух сетках расход арматуры вырастает примерно вдвое.
Расчет количества стержней в сетке
Стержни считают отдельно по каждому направлению. Формула: количество стержней = длина плиты / шаг + 1.
Пример для плиты 10x8 м при шаге 200 мм. Вдоль длины: 10 / 0,2 + 1 = 51 стержень. Вдоль ширины: 8 / 0,2 + 1 = 41 стержень.
Суммарная длина в одном слое: стержни длиной 8 м дают 51 x 8 = 408 м, стержни длиной 10 м - 41 x 10 = 410 м. Итого в одном слое: 408 + 410 = 818 м. При двух слоях: 818 x 2 = 1636 м.
Если уменьшить шаг до 150 мм, количество стержней вырастет: вдоль длины 10 / 0,15 ≈ 67, вдоль ширины 8 / 0,15 ≈ 54. Суммарный метраж увеличится на 30-40% по сравнению с шагом 200 мм.
Расчет вертикальных связей
Вертикальные элементы соединяют верхнюю и нижнюю сетку и обеспечивают пространственную жесткость каркаса. Их количество определяется по точкам пересечения стержней: 51 x 41 = 2091 точка.
Длина одного вертикального элемента зависит от рабочей высоты плиты. При толщине 200 мм и защитном слое по 30 мм с каждой стороны рабочая высота составит 200 − 60 = 140 мм. Длина элемента - около 0,14-0,16 м.
Общий метраж вертикальных связей: 2091 x 0,15 ≈ 314 м. При Ø8 мм: 314 x 0,395 ≈ 124 кг. На практике часть связей заменяют пластиковыми фиксаторами, поэтому фактический расход металла на этот элемент может оказаться ниже.
Полный пример расчета
Исходные данные: плита 10x8 м, толщина 200 мм, шаг 200 мм, две сетки, арматура Ø12 мм.
Сетка: один слой - 818 м, два слоя - 1636 м. С запасом 10% на нахлесты: 1636 x 1,1 ≈ 1800 м. Перевод в массу при Ø12 мм (0,89 кг/м): 1800 x 0,89 ≈ 1602 кг.
Вертикальные связи: 314 м при Ø8 мм - 124 кг.
Итог: суммарный метраж 1800 + 314 ≈ 2114 м, суммарная масса 1602 + 124 ≈ 1726 кг.
Проверка через объем бетона: 10 x 8 x 0,2 = 16 м³. При норме 80 кг/м³ выходит 1280 кг - заметно меньше детального расчета. Разница объясняется тем, что детальный метод учитывает реальную геометрию сетки и запас на нахлесты, тогда как нормативный расход - лишь усредненный ориентир.
Расчет плитного фундамента почти всегда дает внушительные цифры. Даже для частного дома средней площади расход арматуры нередко составляет 1,5-3 тонны.

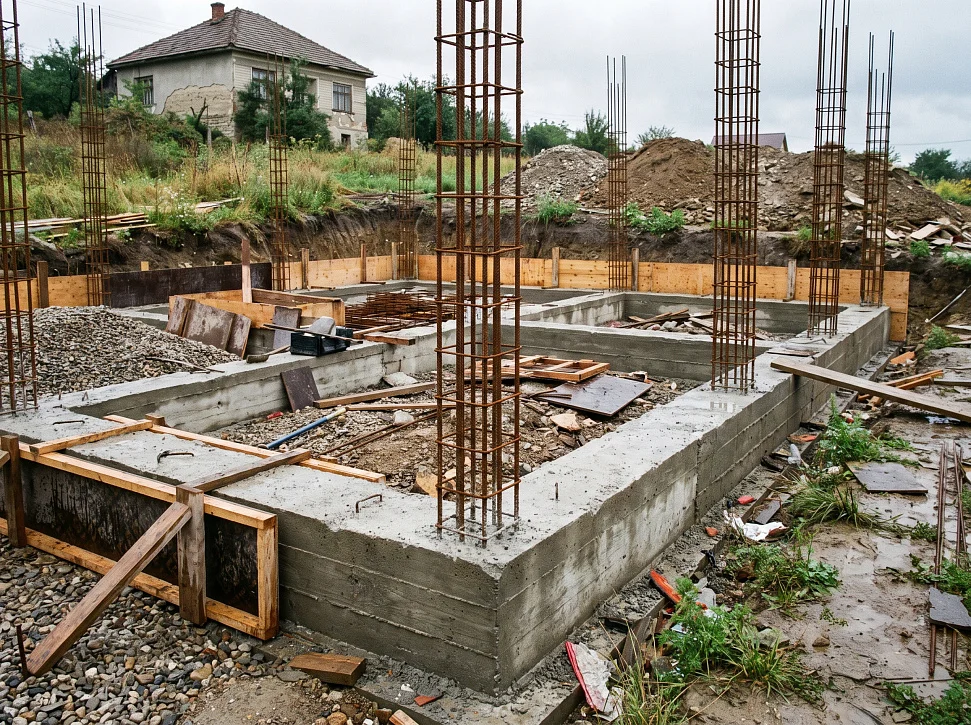

Расчет арматуры для монолитного фундамента
Монолитный фундамент считается по объему и нагрузкам. Конструкция здесь принципиально сложнее, чем у ленты или плиты: пространственный каркас может сочетать горизонтальные, вертикальные и наклонные элементы, а армирование по всему объему неодинаковое.
Средний расход арматуры:
-
для обычных нагрузок - 70-120 кг на 1 м³ бетона;
-
при высоких нагрузках - до 150-200 кг/м³.
Даже для объектов площадью 80-150 м² общий объем арматуры нередко составляет несколько тонн.
Особенности конструкции
Монолитный фундамент - цельная железобетонная конструкция, которая может иметь сложную геометрию и значительную толщину - от 300 мм до 1000 мм. Отсюда и вытекают его особенности:
-
арматура располагается в нескольких уровнях - горизонтальные и вертикальные элементы образуют объемный каркас;
-
под колоннами, в углах и в местах концентрации нагрузки устраивают усиленные зоны с уменьшенным шагом;
-
в разных участках фундамента количество арматуры заметно отличается;
-
расход металла в 2-3 раза выше, чем у ленточного фундамента.
Именно неравномерность армирования делает укрупненный расчет ненадежным - здесь нужен только проектный подход с точными значениями нагрузок.
Расчет арматурного каркаса
Расчет ведут по отдельным элементам.
Горизонтальные стержни считают по площади. Для плиты 12x10 м при шаге 200 мм: вдоль длины 12 / 0,2 = 60 стержней по 10 м - итого 600 м; вдоль ширины 10 / 0,2 = 50 стержней по 12 м - еще 600 м. Один слой: 1200 м. При двух слоях: 2400 м.
Вертикальные элементы считают по точкам пересечения стержней: 60 x 50 = 3000 соединений. При длине одного элемента 0,25 м суммарный метраж: 3000 x 0,25 = 750 м.
Усиленные зоны добавляют к базовому метражу еще 20-50%. При базе 2400 м и добавке 30%: 2400 x 1,3 = 3120 м. С вертикальными элементами итоговый метраж выходит около 3870 м.
Как толщина и нагрузки влияют на расход
Толщина конструкции напрямую определяет длину вертикальных элементов. При толщине 300 мм вертикальный стержень - около 0,2 м, при толщине 600 мм - уже около 0,5 м. Рост более чем вдвое, и по всей площади это дает ощутимую прибавку к общему метражу.
Нагрузка от здания диктует диаметр и шаг. Для легких построек достаточно 70-90 кг/м³, для тяжелых - 100-150 кг/м³. Стандартный диаметр - 12-16 мм, в нагруженных узлах берут до 20 мм. При уменьшении шага с 200 до 100 мм количество стержней удваивается - расход металла растет соответственно.
Полный пример расчета
Исходные данные: фундамент 12x10 м, толщина 300 мм, шаг 200 мм, два слоя, арматура Ø12 мм.
Горизонтальная арматура: 2400 м с запасом 10% - 2640 м. С учетом усиленных зон (+20%): 2640 x 1,2 = 3168 м. Вертикальные элементы: 750 м. Суммарный метраж: 3168 + 750 = 3918 м.
Перевод в массу при Ø12 мм (0,89 кг/м): 3918 x 0,89 ≈ 3486 кг.
Проверка через объем бетона: 12 x 10 x 0,3 = 36 м³. При норме 100 кг/м³: 36 x 100 = 3600 кг. Оба результата находятся в одном диапазоне, что говорит о корректности расчета.
Для монолитного фундамента среднего размера уже на стартовом уровне нагрузок требуется 3-4 тонны арматуры. При увеличении толщины конструкции или нагрузки от здания эта цифра растет быстро.
Пример полного расчета фундамента под дом
Полный расчет выполняется поэтапно: сначала задаются исходные параметры, затем считается длина арматуры по каждому элементу, после чего определяется общий метраж и масса. Ниже разобран подробный пример для плитного фундамента - одного из самых материалоемких вариантов.
Исходные данные
Параметры дома и фундамента:
-
размеры дома - 10x8 м;
-
тип основания - плитный фундамент;
-
толщина плиты - 200 мм (0,2 м);
-
шаг армирования - 200 мм (0,2 м);
-
количество сеток - 2 слоя;
-
диаметр рабочей арматуры - 12 мм;
-
диаметр вертикальных элементов - 8 мм;
-
защитный слой бетона - 30 мм.
Погонный вес арматуры: Ø12 мм - 0,89 кг/м, Ø8 мм - 0,395 кг/м.
Шаг 1. Количество стержней в каждом направлении
Вдоль длины плиты (10 м): 10 / 0,2 = 50, плюс один крайний стержень - итого 51 стержень. Вдоль ширины (8 м): 8 / 0,2 = 40 + 1 = 41 стержень.
Шаг 2. Длина арматуры в одном слое
51 стержень длиной 8 м: 51 x 8 = 408 м. 41 стержень длиной 10 м: 41 x 10 = 410 м. Итого в одном слое: 408 + 410 = 818 м.
Шаг 3. Учет второго слоя
818 x 2 = 1636 м.
Шаг 4. Запас на нахлесты
С коэффициентом 1,1: 1636 x 1,1 = 1800 м.
Шаг 5. Вертикальные связи
Количество точек пересечения: 51 x 41 = 2091 штука. Рабочая высота элемента при толщине плиты 200 мм и защитном слое 30 мм с каждой стороны: 200 − 60 = 140 мм = 0,14 м. Суммарный метраж: 2091 x 0,14 ≈ 293 м.
Шаг 6. Перевод в массу
Основная арматура Ø12 мм: 1800 x 0,89 ≈ 1602 кг. Вертикальные элементы Ø8 мм: 293 x 0,395 ≈ 116 кг.
Шаг 7. Общий итог
Суммарная масса: 1602 + 116 = 1718 кг.
Сводные результаты:
-
суммарная длина арматуры - около 2090-2100 м;
-
масса основной арматуры - ≈ 1600 кг;
-
масса вертикальных элементов - ≈ 100-120 кг;
-
общий вес - ≈ 1700-1750 кг.
Дополнительно - вязальная проволока. На каждый узел уходит около 0,3 м проволоки. При 2000 узлов: 2000 x 0,3 = 600 м проволоки.
Проверка через объем бетона
Объем плиты: 10 x 8 x 0,2 = 16 м³. При нормативном расходе 80 кг/м³: 16 x 80 = 1280 кг.
Детальный расчет дает заметно большее значение - около 1718 кг против 1280 кг по норме. Разрыв объясняется тем, что детальный метод учитывает реальную геометрию сетки, все точки пересечения и запас на соединения. Нормативный расход - это усредненный ориентир, а не точная цифра для закупки материала.
Онлайн-калькуляторы и упрощенные методы
Онлайн-калькуляторы позволяют получить ориентировочный расход арматуры за несколько секунд - без детальной проработки каждого элемента. В основе большинства из них лежат укрупненные формулы: по объему бетона, по площади конструкции или по шагу армирования. Например, при объеме 20 м³ и норме 50 кг/м³ результат будет 20 x 50 = 1000 кг. От точного расчета такая цифра может отличаться на 10-30%, а иногда и больше.
Когда калькулятор оправдан
Есть ситуации, где быстрой оценки вполне достаточно:
-
предварительная прикидка - нужно понять порядок цифр: 500 кг или 2000 кг;
-
небольшие объекты - гаражи, бани, дома до 100 м²;
-
типовые конструкции стандартной формы - прямоугольная лента или простая плита;
-
проверка ручного расчета - сравнить два результата и убедиться, что цифры в одном диапазоне;
-
оценка бюджета - если цена арматуры известна, например 70 руб/кг, то 1000 кг x 70 = 70 000 руб. получается в два клика.
Какие данные нужно вводить
Чтобы результат был хотя бы приблизительно корректным, в калькулятор вводят:
-
геометрию - длину, ширину, высоту или толщину плиты;
-
тип фундамента - ленточный, плитный или монолитный;
-
шаг армирования - обычно выбирают из вариантов 100, 150, 200 или 300 мм;
-
диаметр арматуры - от 8 до 16 мм;
-
количество поясов или сеток - один или два слоя.
Дополнительно лучше указать защитный слой бетона, наличие усиленных зон и шаг хомутов - если калькулятор это поддерживает. При вводе плиты 10x8 м, толщиной 0,2 м, шагом 0,2 м и двумя слоями результат обычно выходит около 1500-1800 кг, что близко к детальному расчету.
Ограничения автоматических расчетов
У любого калькулятора есть потолок точности, и его полезно понимать заранее.
Большинство инструментов работают с фиксированной нормой - 40 или 50 кг/м³ - без учета реальной схемы армирования. Зоны под колоннами, углы и места концентрации нагрузки не принимаются во внимание. Запас на нахлесты - те самые 10-15% - во многих калькуляторах попросту отсутствует. Тип грунта и его несущая способность тоже остаются за кадром.
В итоге погрешность для простых конструкций составляет ±10-20%, для сложных - до 30-40%. Минимальные нормативные требования по проценту армирования могут не контролироваться вовсе. Монолитные конструкции с переменной толщиной такие инструменты не считают в принципе - там нужен ручной расчет.
Онлайн-калькулятор - удобный инструмент для оценки и первичного ориентира, но не замена детальному расчету. Там, где цена ошибки высока, всегда считают вручную с учетом всех параметров конструкции и условий эксплуатации.
Частые ошибки при расчете арматуры
Ошибки в расчете приводят либо к перерасходу металла и лишним затратам, либо - что куда серьезнее - к снижению прочности конструкции. На практике большинство проблем возникает не из-за неправильных формул, а из-за небрежного учета отдельных параметров.
Неправильный шаг стержней
Шаг напрямую определяет количество арматуры, и даже небольшое изменение дает ощутимую разницу. При длине 10 м и шаге 200 мм нужно 50 стержней, при шаге 150 мм - уже 67. Разница в 17 стержней длиной по 8 м - это лишние 136 м арматуры, которые либо закупят лишними, либо не закупят вовсе.
Ошибка возникает в трех случаях:
-
шаг принимается приблизительно, без расчета;
-
не учитываются усиленные зоны с уменьшенным шагом;
-
одинаковый шаг применяется ко всем участкам конструкции.
Итог - расход либо завышен на 20-40%, либо армирование окажется недостаточным.
Игнорирование защитного слоя
Защитный слой - расстояние от поверхности бетона до арматуры, обычно 20-50 мм. Если его не учесть, уменьшается рабочая высота конструкции, возрастает риск коррозии стержней и нарушается расчет длины вертикальных элементов.
Пример для плиты толщиной 200 мм. Без учета защитного слоя рабочая высота - 200 мм. С учетом 30 мм с каждой стороны: 200 − 60 = 140 мм. Ошибка - 60 мм, или 30% от высоты плиты. Это прямо влияет и на прочность, и на расход металла на вертикальные связи.
Отсутствие запаса на стыки
Арматура соединяется внахлест, и этот участок нужно закладывать в расчет. Длина нахлеста - 30-40 диаметров стержня. Для Ø12 мм: 12 x 40 = 480 мм, то есть около 0,5 м на каждое соединение.
При 100 стержнях с одним стыком каждый - дополнительные 50 м арматуры. На объеме 1000 м это около 5%, но в реальных конструкциях стыков больше и итоговый недобор легко достигает 10-15%. Без этого запаса в середине работ обнаруживается нехватка материала - и стройка встает до следующей закупки.
Ошибки в выборе диаметра
Диаметр влияет и на прочность, и на массу - причем очень сильно. Погонный вес арматуры:
-
Ø10 мм - 0,617 кг/м;
-
Ø12 мм - 0,89 кг/м;
-
Ø16 мм - 1,58 кг/м.
При одинаковом метраже 1000 м разница между Ø10 и Ø16 - почти в 2,5 раза по массе и стоимости. Ошибка возникает, когда диаметр выбирается без расчета нагрузки, один и тот же диаметр применяется ко всем элементам или игнорируются минимальные требования по сечению. Результат - либо перерасход бюджета, либо недостаточная несущая способность фундамента.
Средние значения расхода арматуры
Для предварительной оценки и сравнения вариантов пользуются нормативными диапазонами.
Ленточный фундамент:
-
минимальный расход - 8 кг/м³;
-
стандартный диапазон - 15-30 кг/м³;
-
усиленные конструкции - до 40 кг/м³.
При объеме 12 м³ это 200-400 кг арматуры.
Плитный фундамент:
-
стандартный диапазон - 40-80 кг/м³;
-
усиленные плиты - 80-120 кг/м³.
При объеме 16 м³ расчет дает 800-1280 кг по норме, а детальный подход нередко выводит на 1200-2000 кг.
Монолитный фундамент:
-
минимальный расход - 70 кг/м³;
-
стандартный - 80-120 кг/м³;
-
нагруженные конструкции - до 150-200 кг/м³.
При объеме 30 м³ и норме 100 кг/м³ выходит 3000 кг, а реальный диапазон - 2500-5000 кг.
В общем виде картина такая: ленточный фундамент - сотни килограммов, плитный - от одной до двух тонн, монолитный - несколько тонн. Эти цифры дают понимание порядка затрат еще до детального расчета.
