Равнополочный уголок - один из самых массовых видов сортового металлопроката. Профиль имеет форму буквы «Г», а обе полки - одинаковую ширину. Размеры, площадь сечения, масса погонного метра и прочие расчетные величины для такого профиля задает ГОСТ 8509-93.
По данным Росстандарта, на сентябрь 2026 года этот документ остается действующим - он вступил в силу с 1 января 1997 года взамен ГОСТ 8509-86. Новый ГОСТ 8509-2026 уже зарегистрирован, но датой его введения в действие назначено 1 апреля 2027 года, поэтому при работе с сортаментом сортового проката в 2026 году по-прежнему ориентируются на прежний документ.
Что такое равнополочный уголок

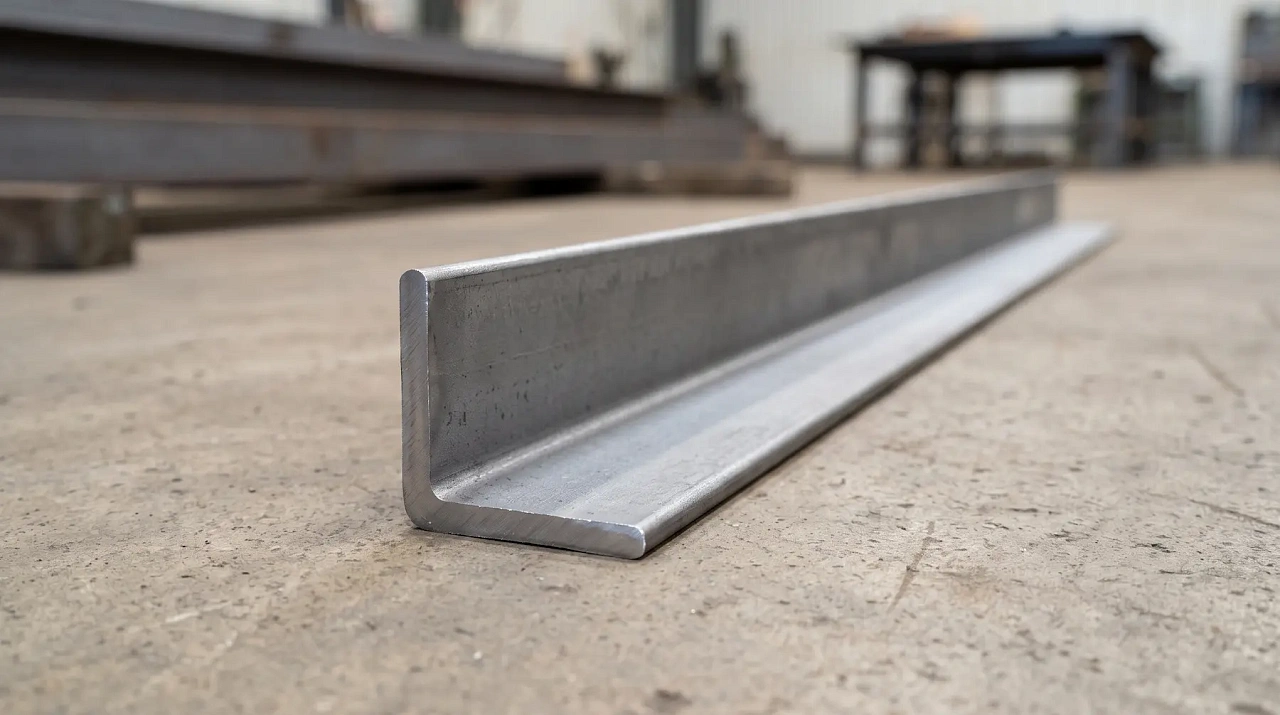

Равнополочный уголок - это горячекатаный стальной профиль с двумя полками равной ширины. В обозначении указывают ширину полки и ее толщину, например 50x50x5 мм, 100x100x10 мм или 200x200x16 мм. В таблицах ГОСТ 8509-93 применяются и номера профиля - № 5 соответствует уголку с полкой 50 мм, № 10 - с полкой 100 мм. Одному номеру может соответствовать несколько вариантов толщины металла.
Горячая прокатка формирует достаточно жесткое сечение, которое держит изгиб, растяжение, сжатие и работает в пространственных каркасах. По этой причине уголок применяют в строительстве, машиностроении, изготовлении металлических конструкций:
- рам;
- стоек;
- ферм;
- опор;
- кронштейнов;
- лестниц;
- ограждений;
- вспомогательных деталей.
Помимо ширины и толщины полок, ГОСТ приводит для каждого типоразмера площадь поперечного сечения, момент инерции, момент сопротивления, радиусы инерции и другие геометрические характеристики. Эти данные нужны не только для подсчета закупаемой массы металла, но и как исходные значения для инженерных расчетов.
Уголки равнополочные
Отличие равнополочного уголка от неравнополочного
Разница в геометрии сечения. У равнополочного профиля ширина обеих полок совпадает:
- у уголка 75x75x6 мм каждая полка номинально равна 75 мм;
- у неравнополочного проката размеры полок разные, например 100x63x8 мм.
Это отличие определяет и применение проката. Равные полки удобны там, где нужно симметричное сечение относительно биссектрисы угла или одинаковая опорная поверхность с двух сторон. Неравнополочный профиль выбирают, когда одна сторона узла должна быть шире другой.
В условном обозначении равнополочного проката хватает одного размера ширины - 40x40x4, 90x90x8, 125x125x10. Для неравнополочного профиля в чертеже и спецификации приводят обе ширины полок.
Уголки неравнополочные

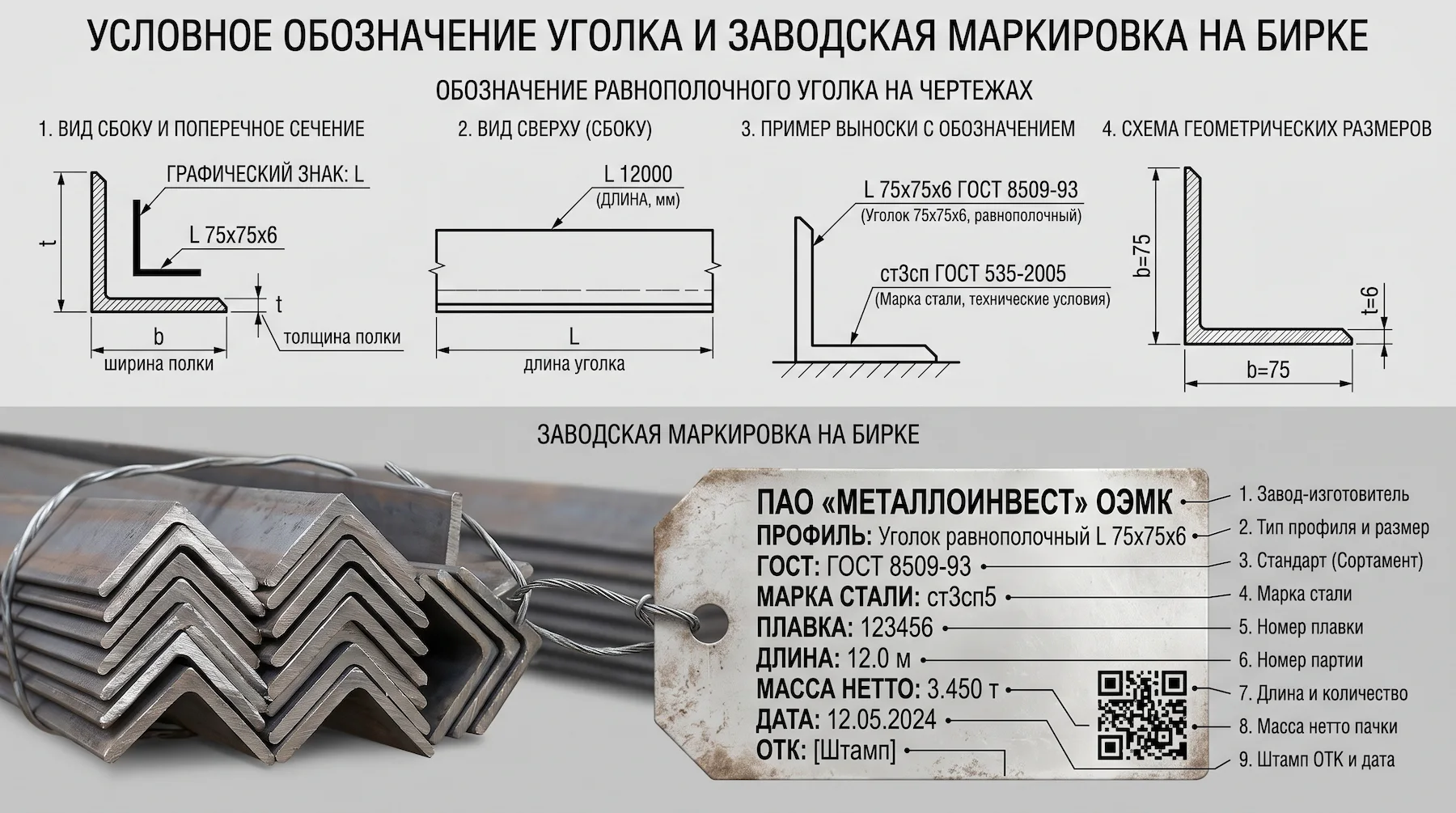

Как читать обозначение и маркировку
В документации встречаются два похожих варианта записи размера:
- 50x50x5 мм - ширина каждой полки 50 мм при толщине металла 5 мм;
- 100x100x8 мм - полки по 100 мм и толщина 8 мм;
- 200x200x12 мм - полки по 200 мм при толщине 12 мм.

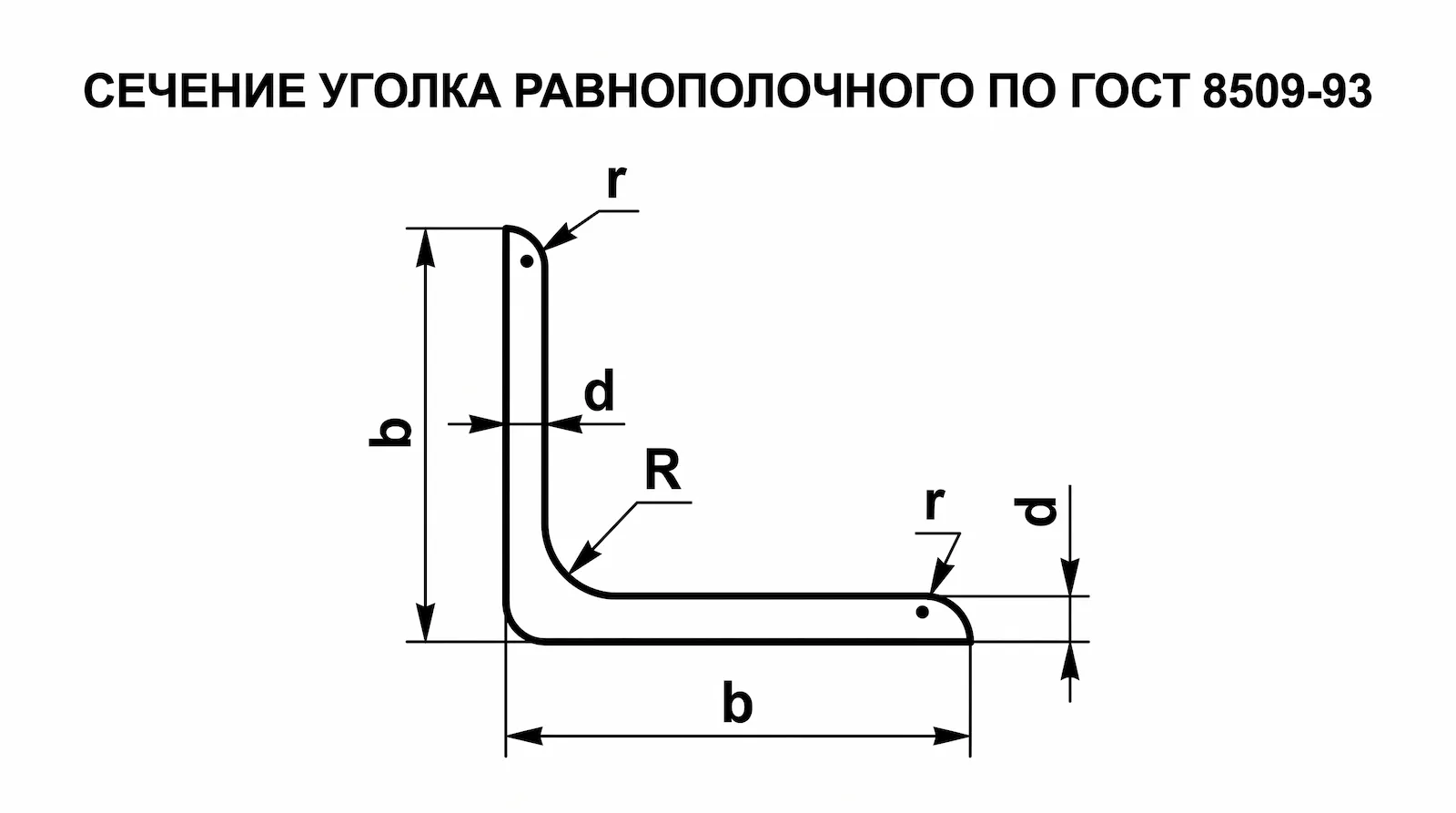

В ГОСТ размеры обозначаются буквами b и t, где b - ширина полки, t - ее толщина. Стандарт также содержит радиус внутреннего закругления R, радиус закругления полок r и площадь поперечного сечения F. Значок № перед числом в таблицах сортамента указывает номер профиля, а не его точный размер в мм - это нужно учитывать при заказе по устной заявке.
Для уголка 100x100x10 мм площадь сечения по таблице ГОСТ составляет около 19,24 см², а масса 1 м - около 15,10 кг. У профиля 200x200x12 мм эти значения равны 47,10 см² и 36,97 кг соответственно.

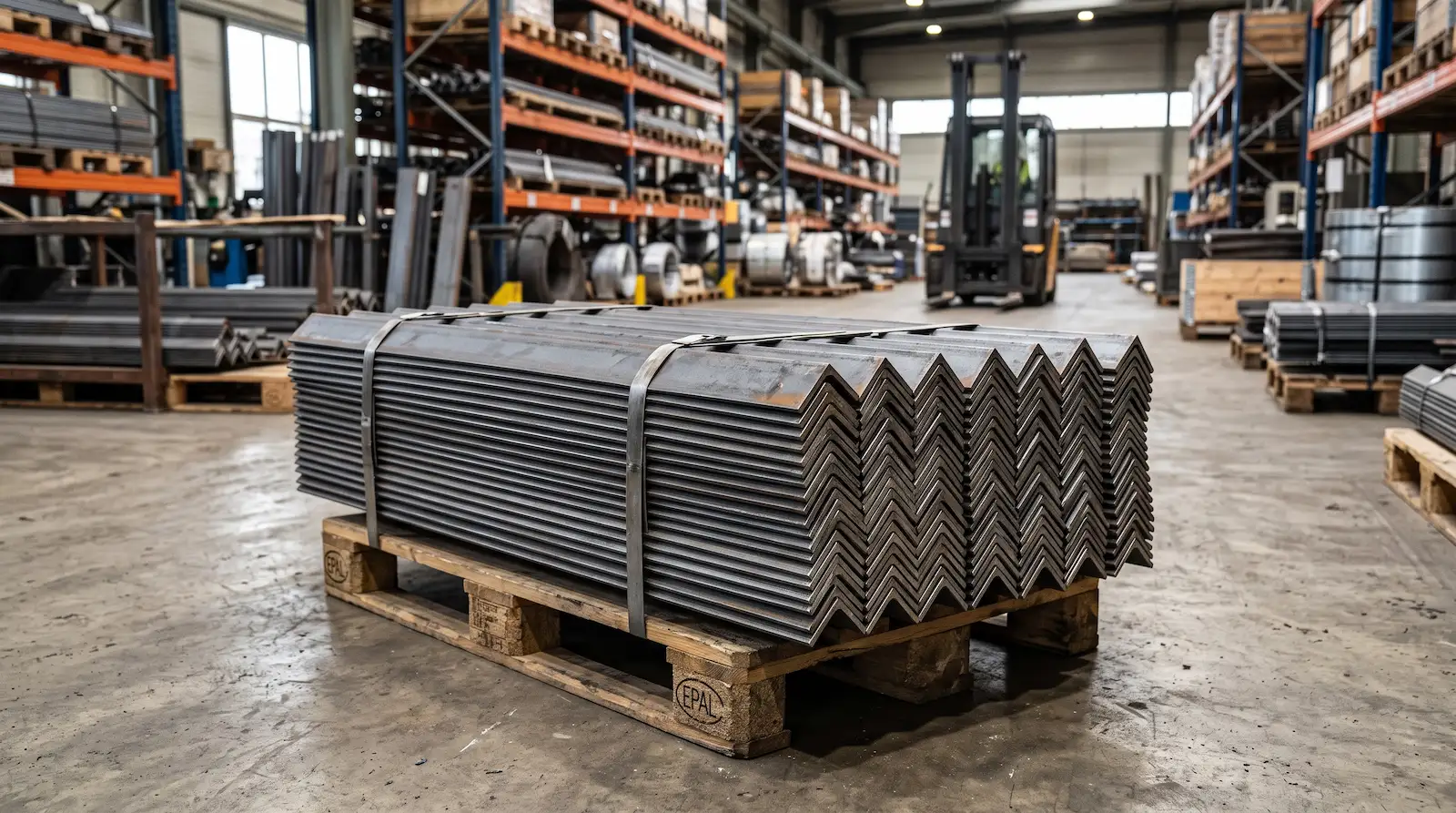

Маркировка на упаковке партии обычно содержит номер и размер профиля, марку стали, длину штанг и номер плавки - по этим данным можно проверить соответствие проката заказу и требованиям чертежа. Если маркировка стерта или отсутствует, размер и марку стали уточняют по сертификату качества, который поставщик выдает вместе с партией - без этого документа подтвердить происхождение и характеристики металла позже будет сложно.
Сортамент и размеры по ГОСТ 8509-93

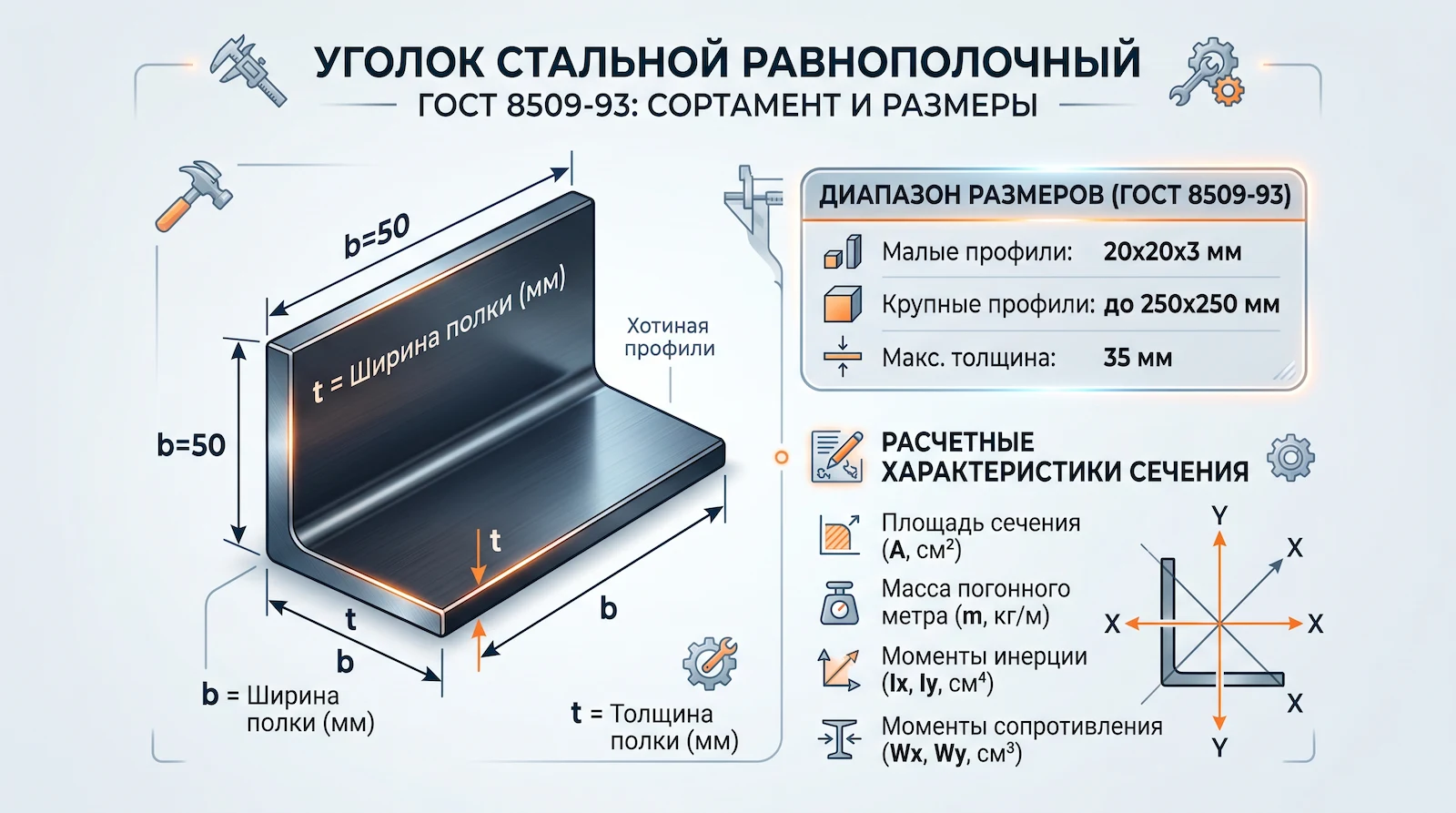

ГОСТ 8509-93 задает широкий ряд типоразмеров. Небольшие профили начинаются с уголка 20x20x3 мм, крупные доходят до 250x250 мм с толщиной полки до 35 мм. Для каждого сочетания размеров в таблице стандарта указаны площадь сечения, масса погонного метра и расчетные характеристики сечения.
Для быстрого подбора распространенные типоразмеры:
| Размер, мм | Толщина, мм | Площадь сечения, см² | Масса 1 м, кг |
|---|---|---|---|
| 20x20 | 3 | 1,13 | 0,89 |
| 25x25 | 3 | 1,43 | 1,12 |
| 32x32 | 3 | 1,86 | 1,46 |
| 40x40 | 4 | 3,08 | 2,42 |
| 50x50 | 5 | 4,80 | 3,77 |
| 63x63 | 5 | 6,13 | 4,81 |
| 75x75 | 6 | 8,73 | 6,85 |
| 90x90 | 8 | 13,9 | 10,9 |
| 100x100 | 10 | 19,2 | 15,0 |
| 125x125 | 10 | 24,2 | 19,0 |
| 160x160 | 12 | 37,4 | 29,4 |
| 200x200 | 12 | 47,1 | 37,0 |
| 250x250 | 20 | 97,0 | 76,1 |
Значения приведены по таблице ГОСТ и рассчитаны при плотности стали 7,85 г/см³. Для отдельных строк в справочниках возможны небольшие расхождения в округлении массы.
По точности прокатки стандарт делит уголки на два класса:
- А (высокая точность);
- В (обычная точность).
Допуски по ширине полки зависят от номера профиля - для № 2-4,5 отклонение составляет ±1,0 мм, для № 5-9 - ±1,5 мм, для № 10-15 - ±2,0 мм, для № 16-20 - ±3,0 мм, для № 22-25 - ±4,0 мм.
Уголки поставляются длиной от 4 до 12 м, мерной, кратной мерной или немерной длины. По согласованию с заводом возможна поставка короче 4 м (но не менее 3 м) или длиннее 12 м. Кривизна проката не должна превышать 0,4% длины - для десятиметровой штанги это около 40 мм; по требованию заказчика кривизну ограничивают 0,2% длины.
При приемке партии проверяют не только массу и длину, но и геометрию сечения. Отклонение от прямого угла при вершине профиля не должно превышать 35 угловых минут, а по требованию заказчика допуск сужают - до 1,0 мм для полки шириной до 50 мм, до 2,0 мм при ширине свыше 50 до 100 мм и до 3,0 мм при ширине свыше 100 до 200 мм. Размеры поперечного сечения по ГОСТ измеряют на расстоянии не менее 500 мм от торца штанги, а не у самого края, где геометрия может быть искажена резкой.
Как рассчитать вес уголка
Масса - главный параметр при закупке проката, ее удобно считать через простую формулу M = m x L x N, где m - масса 1 м из таблицы сортамента, L - длина одного отрезка, N - количество отрезков.
Например, нужно 35 штук уголка 100x100x10 мм длиной 6 м. При массе 15,0 кг на метр один отрезок весит 15,0 x 6 = 90 кг, а вся партия - 90 x 35 = 3150 кг, то есть около 3,15 т металла без учета допустимых отклонений по стандарту.
Обратный расчет нужен, когда закупка идет тоннами. Из одной тонны уголка 50x50x5 мм при массе 3,77 кг на метр получится 1000 / 3,77 ≈ 265,3 м проката. Для быстрой прикидки массы крупной партии нередко применяют онлайн-калькулятор веса уголка и металлопроката - он экономит время на ручном пересчете по таблице, но окончательную массу лучше сверить на весах при приемке.
Толщина проката также контролируется через массу. Для уголков № 2-7,5 допустимое отклонение по массе составляет +3% и -5%, для профилей крупнее № 7,5 - ±2,5%.
От чего зависит масса профиля
Масса становится больше вместе с ростом площади поперечного сечения - чем шире полка и толще металл, тем больше вещества приходится на каждый метр. ГОСТ рассчитывает массу при плотности стали 7,85 г/см³, поэтому переход от 50x50x5 к 50x50x6 мм увеличивает массу примерно с 3,77 до 4,47 кг на метр. Каждый лишний миллиметр толщины на профилях такого размера добавляет около 0,7 кг на метр.
Для крупных профилей разница заметнее. У 100x100x8 мм масса около 12,2 кг на метр, у 100x100x10 мм - около 15,0 кг, у 100x100x12 мм - около 17,8 кг. Рост толщины с 8 до 12 мм добавляет почти 5,6 кг на каждый метр профиля.
Марка стали на массу проката прямо не влияет, потому что она определяет прочность, свариваемость и стойкость к нагрузкам, а не геометрию сечения. Для рядовых конструкций чаще берут сталь марки Ст3сп или ее аналоги, для нагруженных элементов и низких температур - низколегированные марки вроде 09Г2С.
Уголки равнополочные низколегированные (09Г2С)
Геометрические характеристики сечения
Кроме массы, в таблицах сортамента приведены момент инерции I, момент сопротивления W и радиус инерции i для разных осей сечения. Эти величины нужны при расчете элемента на изгиб и устойчивость, а не только при заказе металла.
Для уголка 100x100x10 мм момент инерции относительно центральной оси около 177 см⁴, для 200x200x12 мм - около 1823 см⁴. Разница почти в десять раз показывает, насколько сильно несущая способность профиля растет вместе с размером полки.
Радиус инерции i расширяет эти данные и применяется при проверке стержня на устойчивость - чем он больше при той же массе профиля, тем выше запас по потере устойчивости на сжатых элементах.
Для одного и того же номера уголка радиус инерции относительно разных осей не совпадает, поэтому в расчете берут значение для той оси, вдоль которой действует нагрузка.
Как выбрать размер уголка для конструкции
Выбор профиля не сводится к правилу «чем толще, тем лучше». Для несущего элемента нужно учитывать:
- нагрузку;
- длину пролета;
- способ закрепления;
- направление сил;
- требования проекта.
Сначала определяют требуемую ширину полки - она должна давать достаточную площадь контакта и место для крепежа или сварного шва. Затем подбирают толщину - она задает одновременно массу, жесткость и несущую способность. При одинаковой ширине 100 мм варианты 100x100x8, 100x100x10 и 100x100x12 мм различаются массой 12,2, 15,0 и 17,8 кг на метр при росте площади сечения с 15,5 до 22,7 см².
Для мелких монтажных деталей обычно берут профиль с полкой 20-50 мм. В каркасах среднего уровня нагрузки применяют размеры 63-100 мм, а в крупных конструкциях - 125, 140, 160, 180, 200 или 250 мм. Диапазоны условны - если уголок работает как несущий элемент, окончательный размер должен подтверждаться расчетом, а не подбираться по внешнему сходству с готовым проектом.
При заказе стоит сразу зафиксировать несколько параметров:
- размер и номер профиля по сортаменту, например 75x75 или 100x100 мм;
- толщину полки, например 6, 8 или 10 мм;
- марку стали и требования к сертификату качества;
- длину штанг - мерную, кратную или немерную;
- класс точности проката, А или В;
- количество штук или общую длину в метрах;
- необходимость заказывать услуги резки и гибки на готовые детали по чертежу.
Уголки 63×63

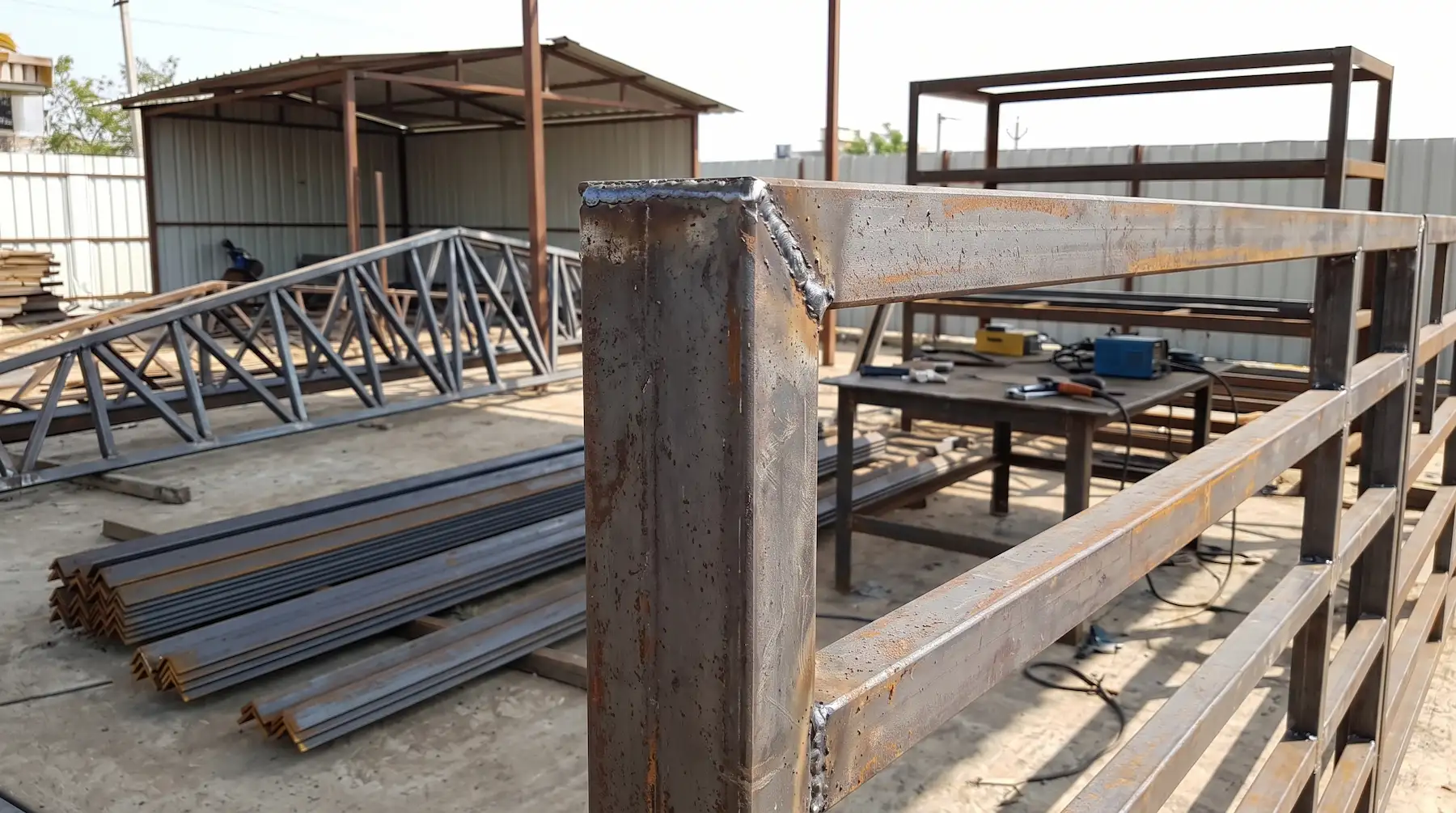

Где применяют равнополочный уголок
Небольшие профили 40x40, 50x50, 63x63 и 75x75 мм используют для кронштейнов, рамок, стоек и монтажных узлов, где нужна компактность при сохранении жесткости. Уголки 80x80, 90x90, 100x100 мм и крупнее идут на элементы ферм, каркасов, опор и связей - отдельно или в сочетании с листовым металлом, швеллером и двутавром.
Равнополочная форма удобна для ферм и решетчатых конструкций - две одинаковые полки позволяют собирать симметричные узлы сваркой или болтами. Для сравнения - штанга уголка 40x40x4 мм длиной 6 м весит около 14,5 кг, а такая же штанга профиля 200x200x12 мм - около 222 кг, разница почти в 15 раз при одинаковой длине.
Уголоки 50х50
Уголки 100×100
Что учесть перед заказом партии
Перед покупкой полезно прикинуть не только размер, но и фактический объем металла. Заказ 100 м уголка 50x50x5 мм дает около 377 кг проката, а те же 100 м профиля 100x100x10 мм - уже около 1,5 т, то есть почти вчетверо больше при одинаковой длине.
Для предварительного расчета хватает трех величин:
- размера уголка;
- массы одного метра по таблице сортамента;
- общей длины партии.
Для ответственных конструкций к этому добавляется класс точности проката и требование к марке стали, которые лучше согласовать до оформления заказа, а не после поставки металла.
Стоит заранее прикинуть и раскрой на готовые детали. Например, если из шестиметрового уголка нужно нарезать заготовки по 2,4 м, из одной штанги выйдет только два таких отрезка, а оставшиеся 1,2 м станут отходом. Расчет по чистой длине деталей и расчет закупочной массы партии из-за этого могут заметно различаться, и это стоит учитывать при мелкой резке.
Стоит также учитывать состояние нормативной базы. На сентябрь 2026 года Росстандарт сохраняет статус действующего документа за ГОСТ 8509-93, при этом новый ГОСТ 8509-2026 уже зарегистрирован и должен вступить в силу 1 апреля 2027 года с возможностью досрочного применения. Перед подготовкой договора или проекта стоит свериться, какой ГОСТ считается актуальным на момент заказа, а перед оформлением партии - заранее уточнить, какой стандарт указан в проекте или техническом задании.
