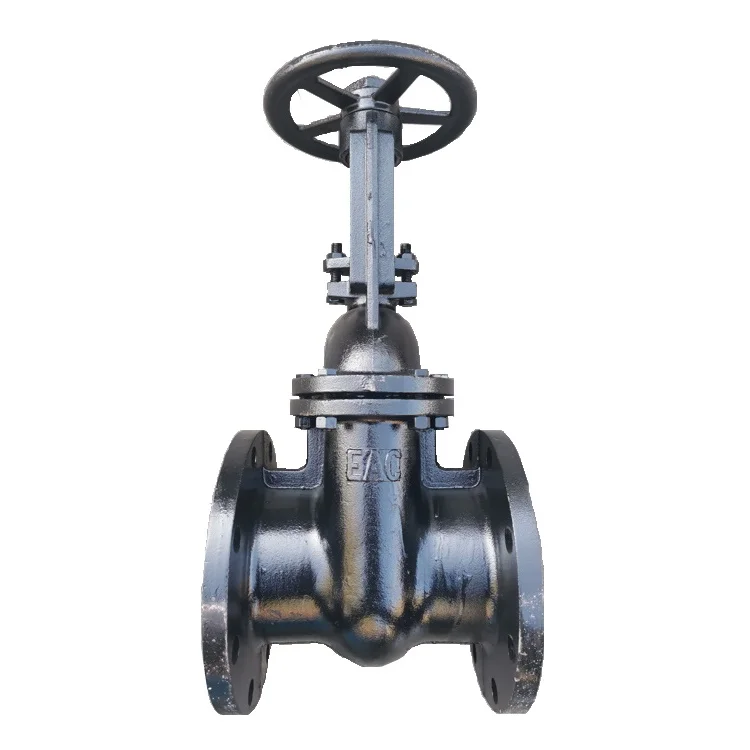

Задвижка чугунная 30ч6бр Ду50 Ру10/16, DN 50

Задвижка чугунная 30ч6бр Ду 50 Ру 10/16, DN 50 – фланцевая запорная арматура для перекрытия потока рабочей среды в трубопроводных системах. Устанавливается на прямых участках магистралей и на обвязке оборудования, допускается монтаж в горизонтальном и вертикальном положении при соблюдении направления потока.

Изделие применяется на объектах жилищно-коммунального хозяйства, в системах водоснабжения и водоотведения, в пожарных и оросительных установках, на промышленных предприятиях, в тепловых пунктах и котельных. Может использоваться в составе трубопроводов холодной и горячей воды, на технологических линиях с нефтью и нефтепродуктами, а также с другими жидкими неагрессивными средами.

Допустимые рабочие среды:

• питьевая и техническая вода;
• перегретый и насыщенный пар (в установленных пределах);
• масла и нефтепродукты, соответствующие нормам по коррозионной активности;
• неагрессивные к чугуну жидкости с температурой до 225 °C;
• сточные и условно загрязнённые среды, не вызывающие интенсивной коррозии.

Конструктивные особенности и материалы

Корпус задвижки выполнен из высокопрочного чугуна, устойчивого к износу, механическим нагрузкам и термическим перепадам. Такое исполнение обеспечивает длительный срок службы арматуры при многократных циклах открытия и закрытия, а также надёжную работу в сетях с переменным давлением.

Уплотнительные поверхности корпуса и клина выполнены из латуни (бронзы), что повышает коррозионную стойкость узла и обеспечивает высокую степень герметичности при закрытии. Конструкция клина не предназначена для дросселирования потока – задвижка должна эксплуатироваться исключительно в двух положениях: «открыто» или «закрыто».

Назначение и область применения

Задвижка чугунная 30ч6бр Ду 50 Ру 10/16 служит для полного перекрытия или пропуска потока рабочей среды в трубопроводах условным диаметром 50 мм с рабочим давлением до 1,0 / 1,6 МПа (10 / 16 бар). Применяется:

• в сетях холодного и горячего водоснабжения жилых и промышленных зданий;
• в системах отопления и теплофикации;
• на водоотводящих и канализационных линиях, при условии соответствия среды требованиям производителя;
• в системах пожаротушения (пожарные стояки, внутренние и наружные сети);
• в оросительных и поливочных системах на промышленных и сельскохозяйственных объектах;
• на технологических трубопроводах с маслом, нефтью и другими жидкостями, не оказывающими агрессивного воздействия на материалы арматуры.

Размерный ряд и исполнение

Задвижки типа 30ч6бр серийно производятся с условными диаметрами:

• Ду 50
• Ду 80
• Ду 100
• Ду 125
• Ду 150
• Ду 200
• Ду 250
• Ду 300
• Ду 350
• Ду 400

Это позволяет подобрать задвижку для трубопроводов различного диаметра и обеспечить единый тип арматуры на всей сети.

Преимущества и ключевые свойства

• Высокая герметичность – латунно-бронзовые уплотнительные поверхности обеспечивают плотное прилегание клина к седлу и минимальные протечки.
• Универсальность применения – подходит для большинства стандартных инженерных систем с неагрессивными средами.
• Долговечность – надёжный чугунный корпус и качественные материалы уплотнений гарантируют продолжительный срок эксплуатации при соблюдении регламента обслуживания.
• Широкий температурный диапазон – рабочая температура среды до 225 °C позволяет использовать задвижку в тепловых сетях и паропроводах в пределах указанных параметров.
• Простота эксплуатации – конструкция с ручным приводом (маховик) не требует сложного обслуживания, доступна для монтажа и ревизии.
• Надёжность в тяжёлых условиях – устойчивость к гидроударам и перепадам давления в правильно спроектированных системах.

Рекомендации по монтажу

• перед установкой необходимо очистить внутреннюю поверхность трубопровода и снять заусенцы с кромок;
• фланцы трубопровода и задвижки выравниваются по одной оси, перекос недопустим;
• между ответными фланцами устанавливаются подходящие по стандарту уплотнительные прокладки/кольца;
• болты затягиваются крест-накрест, равномерно, с постепенным увеличением усилия, чтобы избежать деформации фланцев и уплотнения;
• после монтажа проводится опрессовка участка и проверка герметичности соединений;
• обязательно контролируется полное открытие и закрытие клина по числу оборотов маховика и лёгкость хода привода.

Не допускается применение задвижки 30ч6бр в качестве регулирующего органа для дросселирования потока: эксплуатация в промежуточных положениях приводит к ускоренному износу уплотнительных поверхностей и снижению герметичности.

Покупка и доставка в Москве

Вы можете купить задвижку чугунную 30ч6бр Ду 50 Ру 10/16, DN 50 в Москве с быстрой доставкой транспортной компанией СДЭК. Возможна продажа как в розницу, так и оптом для строительных и монтажных организаций. Предлагаем широкий ассортимент трубопроводной арматуры и инженерного оборудования, конкурентные цены и проверенное качество продукции.

Все поставляемые задвижки проходят контроль и соответствуют действующим требованиям по надёжности и безопасности. При необходимости наши специалисты помогут подобрать аналогичную арматуру других диаметров для комплексного оснащения вашего объекта.
