Садовый участок – это место, где хочется не только трудиться, но и отдыхать. Установка удобных и прочных качелей становится отличным решением для организации зоны релаксации. Среди множества материалов именно металлический прокат прямоугольного или квадратного сечения заслуженно пользуется популярностью у мастеров-любителей и профессионалов. Конструкции из такого сырья отличаются долговечностью, устойчивостью к погодным условиям и относительной простотой сборки. В этой статье мы подробно разберем, как создать надежные садовые качели из профильной трубы своими руками, рассмотрим оптимальные размеры и нюансы выполнения работ.
Почему выбор падает на профильную трубу
Прежде чем приступать к приобретению материалов, важно понять преимущества выбранного сырья. Профильный металлопрокат обладает рядом характеристик, которые делают его идеальным кандидатом для уличных конструкций. В отличие от круглых труб, плоские грани значительно упрощают процесс стыковки деталей. Вам не нужно вырезать сложные седловины для плотного прилегания элементов – достаточно ровного среза под углом 45 или 90 градусов.
Ключевым преимуществом является высокая жесткость на изгиб. Это критически важно для несущих стоек, которые испытывают постоянные динамические нагрузки во время раскачивания. Правильно подобранные габариты сечения позволяют избежать люфтов и деформаций даже при интенсивной эксплуатации взрослыми людьми. Кроме того, современный металлопрокат часто поставляется с заводским антикоррозийным грунтом, что продлевает срок службы изделия до появления первых признаков ржавчины.
Еще один важный аспект – эстетика. Геометрически правильные линии каркаса выглядят современно и минималистично. Такой дизайн легко вписывается в ландшафт любого стиля, от классического английского сада до хай-тек террасы. Если вы планируете сделать качели из профильной трубы своими руками, то оцените и экономическую выгоду: отходы материала минимальны, а стоимость за килограмм зачастую ниже, чем у специализированных готовых решений сомнительного качества.
Квадратный профиль сечением 60x60 мм

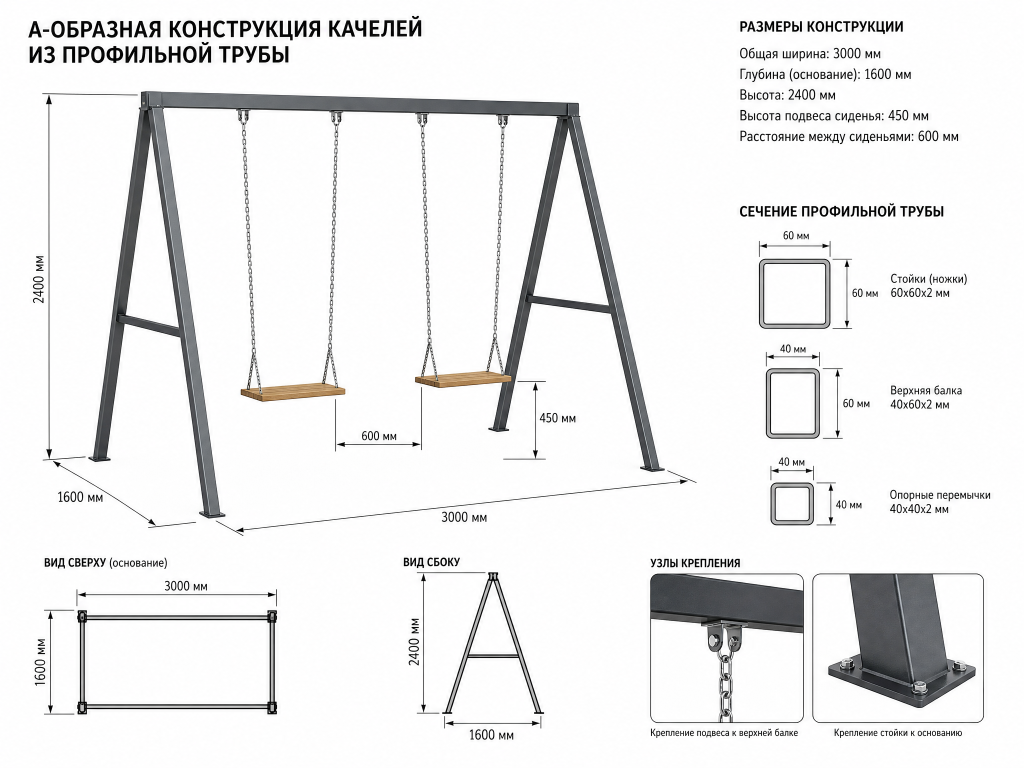

Подготовка проекта и расчет размеров
Любое строительство начинается с планирования. Попытка собрать конструкцию «на глаз» часто приводит к перекосам, неустойчивости и необходимости переделывать работу. Поэтому наличие детального чертежа качели из профильной трубы обязательно. На этапе проектирования необходимо определить тип будущей конструкции: А-образная рама, П-образная стойка или более сложные комбинированные варианты с навесом.
Для стандартной семейной модели наиболее распространены следующие параметры. Ширина посадочного места обычно составляет от 120 до 150 сантиметров. Это позволяет комфортно разместиться двум взрослым или трем детям. Высота верхней перекладины, к которой крепится подвес, варьируется в пределах 200–230 см от уровня земли. Такая высота обеспечивает достаточный амплитудный ход сиденья, не заставляя пользователей упираться ногами в грунт при максимальном взлете.
Глубина основания (расстояние между передними и задними ножками опор) играет роль стабилизатора. Оптимальным считается значение около 150–170 см. Чем шире база, тем устойчивее конструкция, однако чрезмерное расширение занимает полезную площадь участка. При создании чертежа учтите также длину подвесов. Для цепей или тросов стандартная длина составляет 150–180 см, что обеспечивает плавное и безопасное качание без риска ударов о нижнюю часть рамы.
Чтобы точно рассчитать количество необходимого сырья, можно воспользоваться специальными инструментами. Например, онлайн-калькулятор веса и стоимости металла поможет определить общий вес конструкции и бюджет на закупку. Это особенно полезно, если вы заказываете доставку или хотите сравнить цены разных поставщиков. Точный расчет избавит от ситуации, когда посередине процесса выясняется, что купленного металла недостаточно, или наоборот, осталось много лишних обрезков.
Выбор материала: какое сечение использовать
Вопрос: «Из какой профильной трубы сделать качели?» является фундаментальным. Использование слишком тонкого металла приведет к шаткости и потенциальному разрушению узлов крепления. Применение избыточно толстостенного проката неоправданно увеличит вес конструкции, усложнит сварку и потребует более мощного фундамента.
Для несущих стоек и верхней балки рекомендуется использовать квадратный профиль сечением 60x60 мм или 80x80 мм. Толщина стенки должна составлять не менее 2–3 мм. Если вы планируете массивную конструкцию с крышей или дополнительными элементами усиления, лучше взять трубу 80x80 мм с толщиной стенки 3 мм. Это гарантирует отсутствие вибраций и скрипов даже при активных движениях.
Для изготовления самого сиденья и боковых распорок подойдет профиль меньшего размера, например, 40x40 мм или 40x20 мм. Такие элементы не несут основной вертикальной нагрузки, поэтому их облегчение положительно скажется на общем весе изделия. Подвесы для сиденья чаще всего делают из круглого прутка диаметром 8–10 мм или используют готовые цепи. Однако некоторые мастера предпочитают изготавливать жесткие подвесы из полосы или той же профильной трубы малого сечения, если хотят добиться эффекта неподвижного кресла-качалки.
Перед покупкой внимательно осмотрите поверхность металла. Наличие глубоких вмятин, следов сильной коррозии или искривлений геометрии недопустимо. Ровные грани облегчат процесс разметки и сварки. Если вы приобретаете материал на рынке, попросите продавца предоставить сертификат качества, подтверждающий марку стали. Для уличных конструкций оптимально подходит сталь марки Ст3сп, обладающая хорошей свариваемостью и достаточной прочностью.
Профильная труба
Таблица рекомендуемых параметров материалов
Чтобы систематизировать данные по выбору сечения, приведем сводную таблицу. Она поможет быстро сориентироваться при закупке проката в зависимости от типа планируемой конструкции.
|
Тип элемента конструкции |
Рекомендуемое сечение (мм) |
Толщина стенки (мм) |
Примечание |
|
Основные несущие стойки |
60х50 или 80х80 |
2,5 – 3,0 |
Обеспечивают устойчивость |
|
Верхняя поперечная балка |
60х50 или 80х80 |
2,5 – 3,0 |
Должна выдерживать вес сидящих + динамику |
|
Нижние распорки (ребра жесткости) |
40х40 или 50х50 |
2,0 |
Предотвращают расхождение ножек |
|
Каркас сиденья |
40х40 или 40х20 |
1,5 – 2.0 |
Легкий профиль для комфорта |
|
Декоративные элементы /спинка |
20х20 или 25х25 |
1,5 |
Не несут силовой нагрузки |
Уголок для ребер жесткости

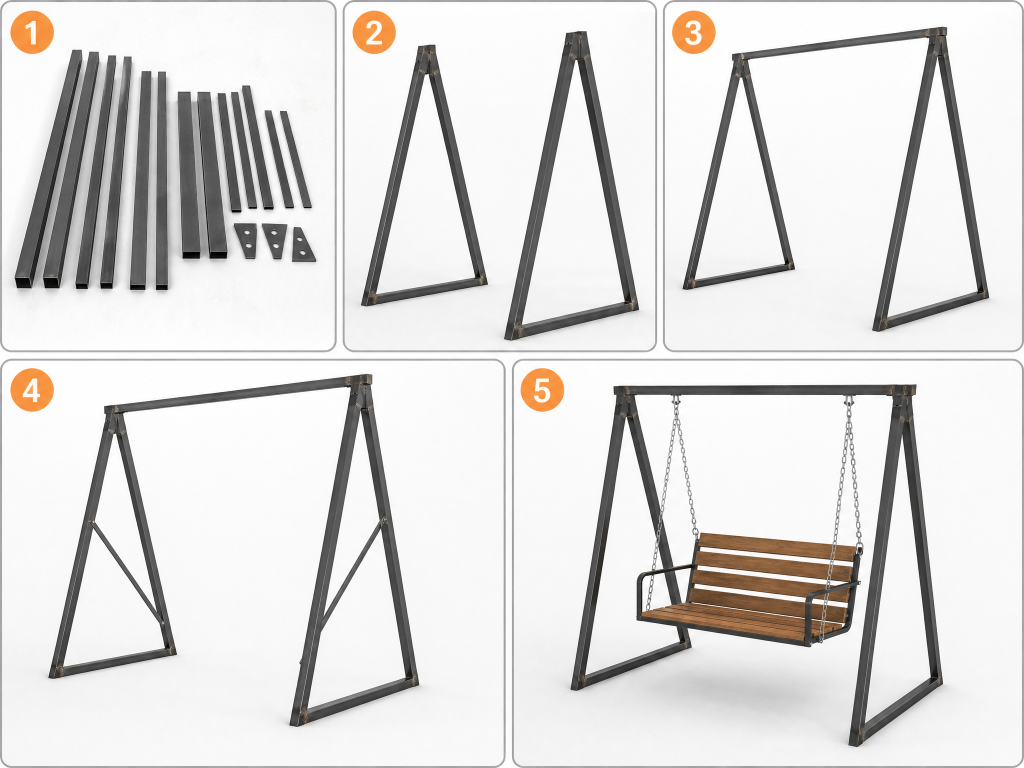

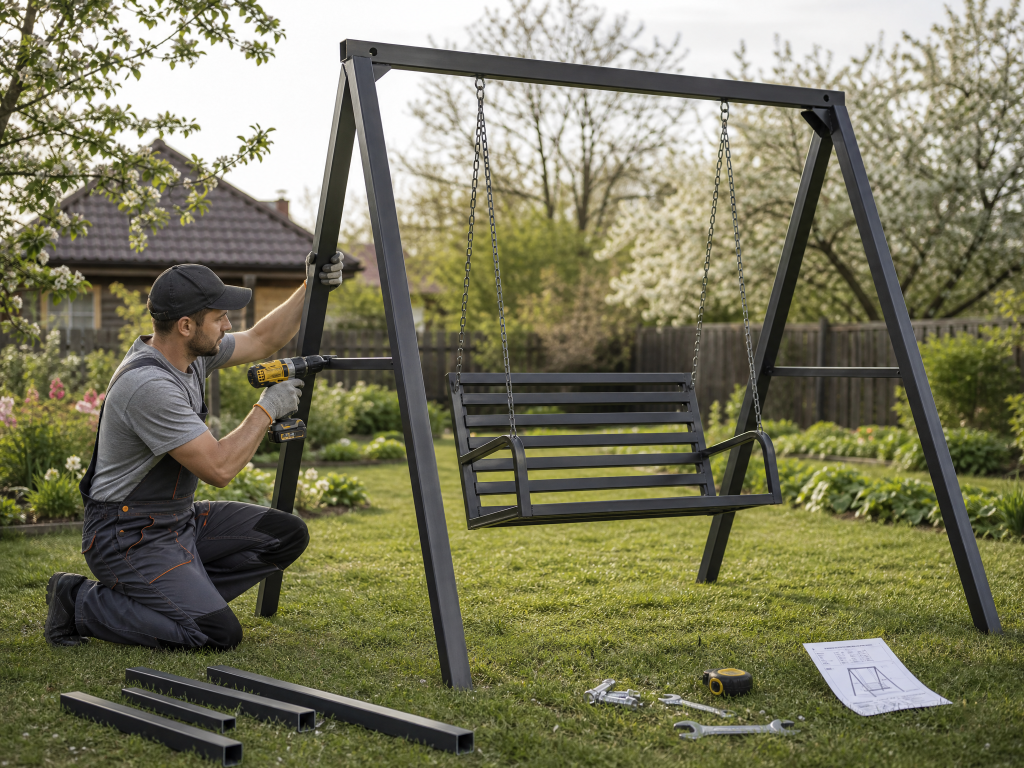

Пошаговая инструкция: как сварить качели из профильной трубы
Процесс создания конструкции можно разделить на несколько логических этапов. Следование этому алгоритму поможет избежать ошибок и получить предсказуемый результат.
Этап 1: Нарезка заготовок
Используя составленный ранее чертеж, перенесите размеры на металлический прокат. Тщательно разметьте линии реза. При резке болгаркой оставляйте небольшой припуск (1–2 мм), который затем можно сточить для идеальной подгонки. Если у вас есть возможность использовать торцовочную пилу по металлу, это даст более точный и чистый рез. Все края после резки обязательно зачищаются от заусенцев. Вы можете заказать точную резку металла в размер.
Этап 2: Сборка боковых рам
Боковые опоры чаще всего имеют форму буквы «А» или перевернутой буквы «V». Сначала соберите одну сторону. Выложите две ноги и верхнюю перемычку на ровной поверхности. Проверьте углы и диагонали. Зафиксируйте детали струбцинами. Выполните прихватки сваркой в ключевых узлах. Еще раз проверьте геометрию уровнем. Если все верно, проварите швы полностью. Повторите процедуру для второй стороны. Обе рамы должны быть зеркально идентичны.
Этап 3: Соединение рам верхней балкой
Это самый ответственный момент. Положите две собранные боковые стойки параллельно друг другу на расстоянии, равном ширине будущих качелей. Уложите сверху длинную профильную трубу, которая будет служить верхней балкой. Крайне важно обеспечить строгую перпендикулярность балки относительно плоскости стоек. Любой перекос здесь приведет к тому, что качели будут самопроизвольно скручиваться при движении. Используйте угольники и помощника для удержания деталей. Приварите балку к стойкам, выполняя швы с обеих сторон для максимальной прочности.
Этап 4: Установка распорок
Для повышения жесткости конструкции необходимо добавить горизонтальные и диагональные связи. Горизонтальные перемычки устанавливаются между ножками стоек на высоте 30–50 см от земли. Диагональные распорки (укосины) соединяют верхнюю часть стоек с нижней частью основания или промежуточными перемычками. Эти элементы предотвращают расшатывание каркаса в продольном направлении. Как сварить качели из профильной трубы так, чтобы они стояли как влитые? Секрет именно в этих дополнительных ребрах жесткости.
Металлическая полоса
Этап 5: Изготовление сиденья
Каркас сиденья сваривается отдельно. Обычно это прямоугольная рама из профиля 40x40 мм. Внутри рамы можно натянуть сетку, закрепить деревянные планки или установить готовое пластиковое кресло. Если вы делаете мягкое сиденье, предусмотрите отверстия или петли для крепления ткани или поролона. Важно тщательно зашлифовать все внутренние углы сиденья, чтобы они не протирали одежду или обивку.
Этап 6: Монтаж подвесов и фурнитуры
На верхней балке необходимо закрепить точки подвеса. Для этого можно приварить металлические пластины с просверленными отверстиями под болты или использовать специальные карабины. Расстояние между точками подвеса должно соответствовать ширине сиденья. Подвесы (цепи, тросы или штанги) крепятся к сиденью через рым-болты или скобы. Обязательно используйте гроверные шайбы и контргайки, чтобы резьбовые соединения не раскрутились от вибрации.

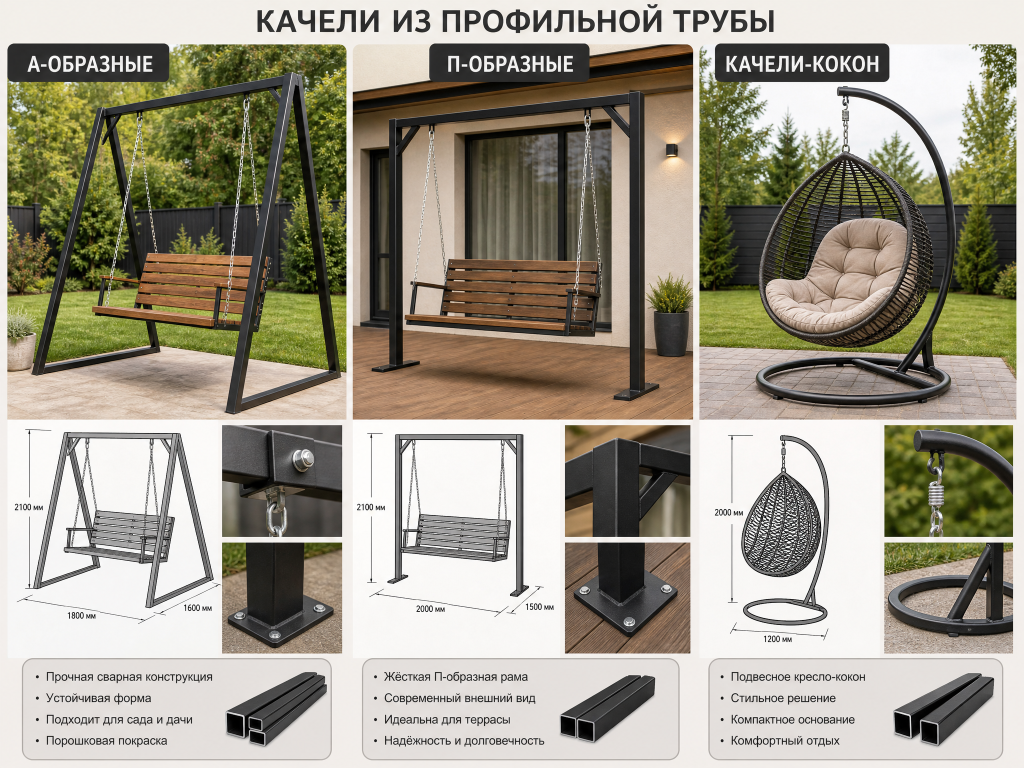

Особенности различных типов конструкций
Садовые качели из профильной трубы могут иметь разную конфигурацию в зависимости от ваших потребностей и свободного места на участке.

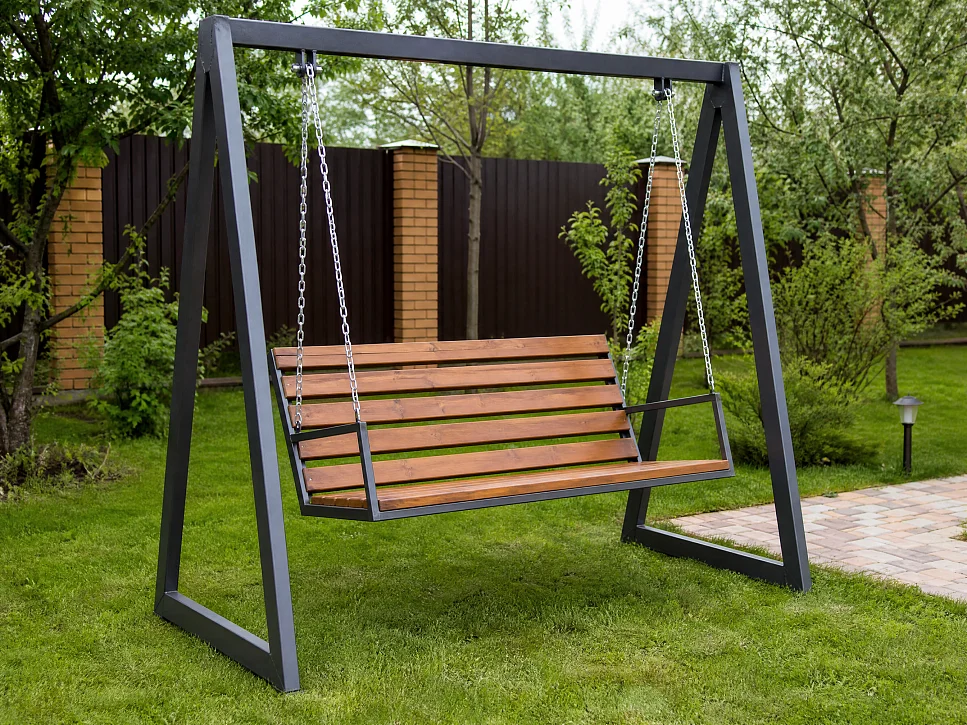

А-образные качели. Классический вариант, который мы описали выше. Они занимают немного места, устойчивы и просты в изготовлении. Идеальны для небольших участков.
П-образные качели. Представляют собой две вертикальные стойки, соединенные верхней перекладиной. Требуют обязательного бетонирования ног в землю или использования тяжелых плит-оснований, так как без раскосов они менее устойчивы к боковым нагрузкам. Выглядят более монументально и предоставляют больше пространства под сиденьем.
Качели-кокон. Популярный тренд последних лет. Каркас для кокона представляет собой овальную или каплевидную раму, внутри которой натягивается плетеная сетка или ткань. Сделать качели-кокон из профильной трубы своими руками сложнее из-за необходимости гибки металла. Вам потребуется трубогиб или услуга гибки. Однако результат смотрится очень эффектно и обеспечивает высокий комфорт за счет обтекаемой формы, поддерживающей тело.

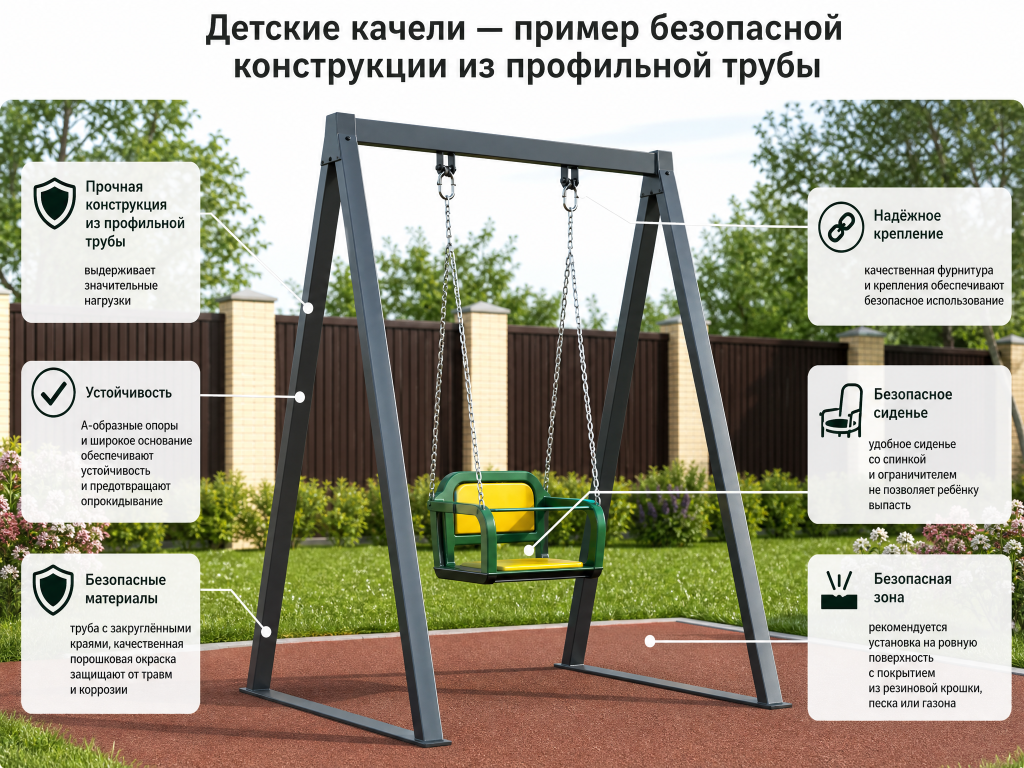

Детские качели. Для детей важна безопасность и яркость. Размеры таких конструкций обычно меньше: высота до 150–170 см. Сиденья оснащаются высокими спинками и ремнями безопасности. Металлические части, доступные ребенку, должны быть тщательно зашлифованы и закрыты пластиковыми накладками, чтобы исключить травмы. Детские качели из профильной трубы своими руками можно дополнить песочницей или горкой, создав целый игровой комплекс.

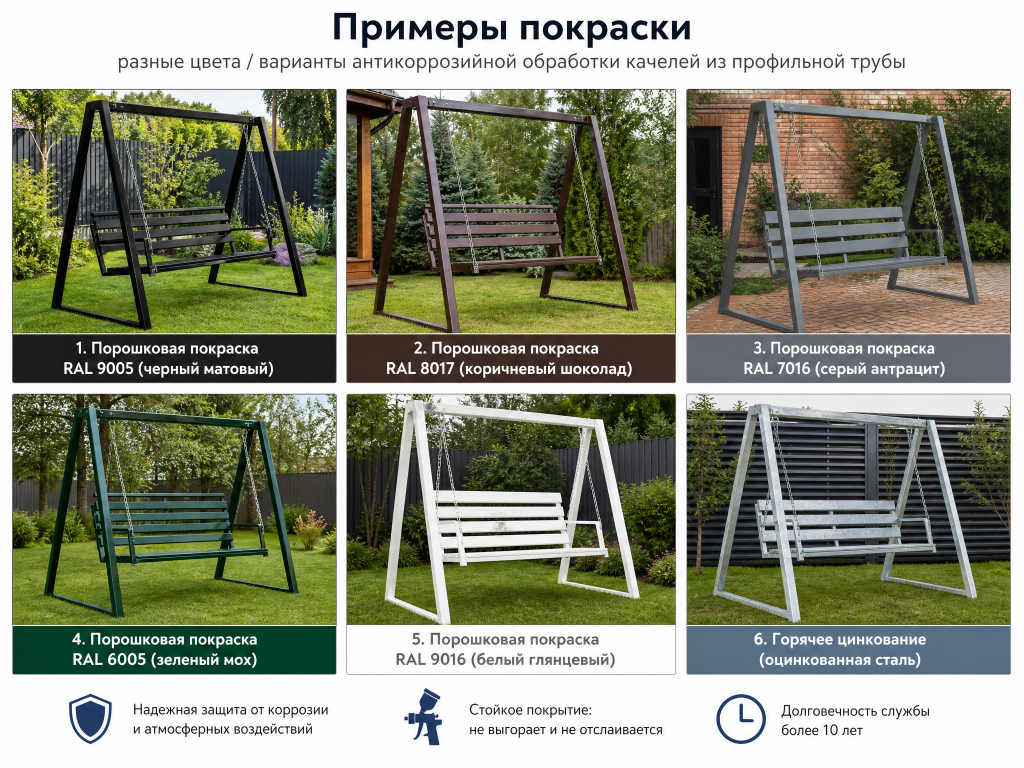

Антикоррозийная защита и покраска
Металл подвержен окислению, особенно в условиях улицы, где он контактирует с дождем, снегом и почвой. Поэтому этап финишной обработки нельзя игнорировать. Перед покраской всю поверхность необходимо очистить от ржавчины, окалины и сварочных брызг. Используйте металлическую щетку или насадку на дрель.
Обезжирьте поверхность растворителем. Нанесите слой грунта по металлу. Грунт улучшает адгезию краски и создает дополнительный барьер против коррозии. Для уличных конструкций лучше выбирать алкидные или акриловые эмали, устойчивые к УФ-излучению. Наносите краску в 2–3 тонких слоя, давая каждому слою высохнуть согласно инструкции производителя.
Особое внимание уделите местам контакта металла с землей. Если ножки не бетонируются, а стоят на площадках, обработайте их битумной мастикой или специальной резино-битумной краской. Это предотвратит капиллярный подсос влаги и быстрое гниение металла у основания.

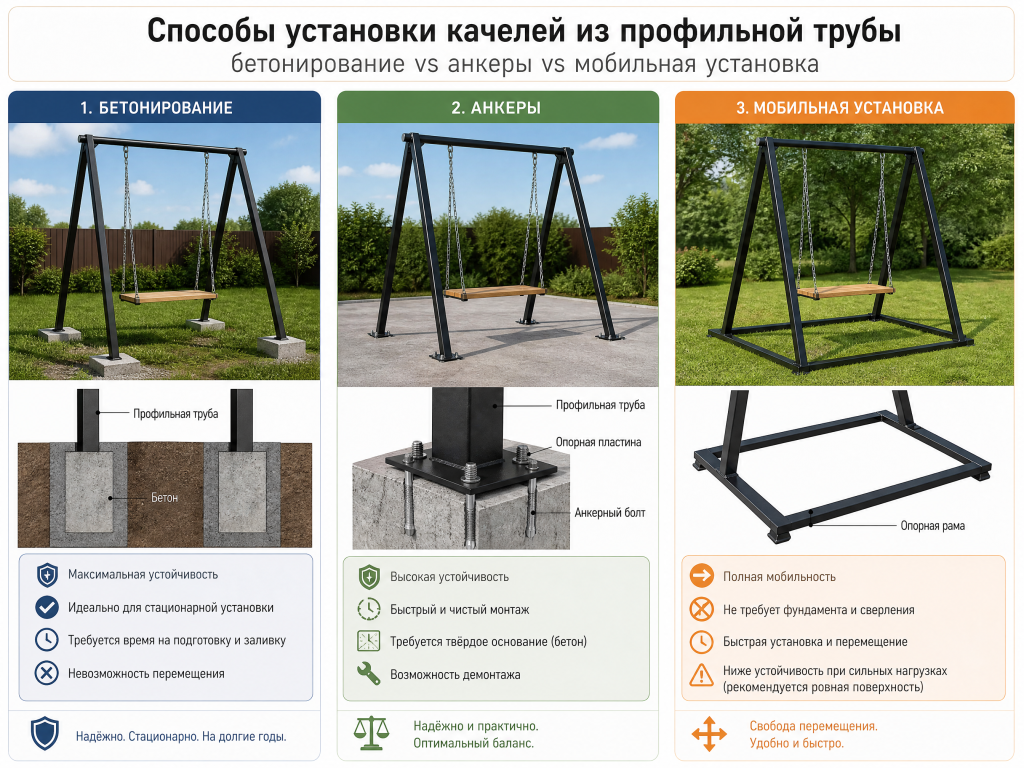

Фундамент и установка на участке
Устойчивость конструкции напрямую зависит от качества основания. Существует три основных способа установки:
-
Бетонирование. Самый надежный метод. Выкапываются ямы глубиной 50–70 см под каждую опору. На дно засыпается подушка из песка и щебня. Устанавливаются стойки, выравниваются по уровню и заливаются бетоном. Полное затвердевание бетона занимает 28 дней, но нагружать конструкцию можно уже через неделю. Этот способ исключает опрокидывание.
-
Использование анкеров. Если качели устанавливаются на готовую бетонную плиту или дорожку, можно использовать химические или распорные анкеры. В бетоне сверлятся отверстия, вставляются анкера, и к ним прикручиваются фланцы, приваренные к низу стоек.
-
Мобильная установка. Для временных конструкций или если вы не хотите портить покрытие, используются широкие металлические пятки, приваренные к низу стоек. На эти пятки кладутся тяжелые бетонные блоки или тротуарная плитка. Вес блоков должен превышать вес самой конструкции в несколько раз. Этот метод менее надежен при сильном ветре или активном раскачивании.
При выборе места учитывайте направление ветра и наличие деревьев. Не стоит вешать качели под старыми деревьями с хрупкими ветками. Также обеспечьте зону безопасности вокруг качелей – минимум 1.5–2 метра свободного пространства со всех сторон, чтобы при соскоке или падении не удариться о забор или клумбу.
Создание садовых качелей из профильной трубы – это увлекательный проект, который сочетает в себе инженерную задачу и творческий процесс. Результатом станет не просто предмет мебели, а центр притяжения для всей семьи, место для отдыха и игр. Ключ к успеху лежит в тщательной подготовке: правильном чертеже, качественном материале и аккуратном исполнении сварочных работ.
Не бойтесь экспериментировать с дизайном. Добавьте декоративные элементы, выберите необычный цвет покраски или интегрируйте освещение для вечернего использования. Помните, что сделанная своими руками вещь всегда несет в себе частичку души мастера и служит гораздо дольше безликих фабричных аналогов. Начните с простого проекта, соблюдайте технику безопасности, и вскоре ваши близкие смогут наслаждаться плавным покачиванием на надежных и красивых качелях, созданных вашими руками.
