Расчет веса арматуры для фундамента по длине и диаметру - формулы и онлайн-калькулятор
- От чего зависит масса арматуры
- Формула расчета веса арматуры
- Таблица веса арматуры по диаметрам
- Расчет веса арматуры для фундамента
- Онлайн-калькулятор веса арматуры
- Типичные ошибки в расчете арматуры
От чего зависит масса арматуры
Масса арматурного стержня складывается из трех простых вещей - диаметр, общая протяженность металла и плотность стали. По ГОСТ 34028-2016 массу одного метра считают через номинальный диаметр, а плотность стали при этом берут равной 7,85 г/см³, или 7850 кг/м³. Других хитростей тут нет, цифра получается прямым путем из геометрии цилиндра.
Арматура Ø16 мм
Какие данные понадобятся для расчета
Чтобы посчитать честно, а не на глазок, нужно собрать вот что:
-
диаметр прутка в миллиметрах;
-
длина одного стержня в метрах;
-
сколько штук этих стержней пойдет в дело;
-
схема армирования по проекту;
-
величина нахлестов и выпусков;
-
запас на резку и обрезки;
-
фактическая длина прутка с завода.
ГОСТ 34028-2016 разрешает выпускать прутки длиной от 6 до 18 метров. Самые ходовые мерные длины, которые встречаются на металлобазах чаще всего, - 6,0; 9,0; 11,7; 11,9; 12,0 и 18,0 м.
Почему диаметр играет такую большую роль
Тут есть один момент, который часто упускают. Зависимость веса от диаметра не прямая, а квадратичная. Метр арматуры Ø12 мм тянет на 0,888 кг. А если взять прут вдвое толще, Ø24 мм, то метр уже потянет около 3,556 кг. Диаметр увеличился в два раза - масса выросла примерно вчетверо. Поэтому при выборе сечения ошибка в один-два миллиметра серьезно сказывается на итоговом тоннаже и стоимости.
Арматура Ø14 мм
Формула расчета веса арматуры
Полная формула массы
Базовый вариант, по которому ведут расчет инженеры, выглядит вот так.
m = π x D² / 4 x ρ x L
В этой записи m - масса в килограммах, D - диаметр в метрах, ρ - плотность стали 7850 кг/м³, L - длина в метрах. По сути, перед нами обычный расчет массы цилиндра. Любой онлайн-калькулятор арматуры внутри устроен ровно так же - площадь круга умножается на длину и на плотность.
Упрощенная строительная формула
На стройке мало кому хочется возиться с числом π и переводить миллиметры в метры. Поэтому прижилась короткая запись.
Вес 1 м (кг/м) = D² / 162
Здесь D подставляется уже в миллиметрах. Получается тот же результат, только без лишней арифметики. Когда нужно посчитать целую партию, формула расширяется.
Общий вес (кг) = D² / 162 x длина (м) x количество стержней
Масса одного метра по диаметрам
Если свериться с ГОСТ 34028-2016 и справочными таблицами металлопроката, картина по самым ходовым диаметрам выходит следующая. Ø6 мм - 0,222 кг/м, Ø8 мм - 0,395 кг/м, Ø10 мм - 0,617 кг/м, Ø12 мм - 0,888 кг/м, Ø14 мм - 1,208 кг/м, Ø16 мм - 1,578 кг/м, Ø20 мм - 2,466 кг/м, Ø25 мм - 3,853 кг/м, Ø32 мм - 6,313 кг/м.
Арматура Ø12 мм
Пример расчета для ленточного фундамента
Возьмем ленточный фундамент, под который по проекту нужно 120 метров арматуры Ø12 мм.
Сначала считаем массу метра.
Вес 1 м = 12² / 162 = 144 / 162 = 0,888 кг/м.
Дальше умножаем на длину.
Общий вес = 0,888 x 120 = 106,56 кг.
Заказывать ровно столько - плохая идея. На нахлесты, обрезки и брак при резке принято закладывать около 10 процентов сверху. Тогда расчетная длина становится такой.
120 x 1,10 = 132 м.
И итоговая масса с запасом получается уже другая.
Вес с запасом = 132 x 0,888 = 117,216 кг.
Пример расчета для плитного фундамента
Теперь пример посерьезнее - монолитная плита 8 на 10 метров, армирование в два слоя. Шаг сетки 200 мм, диаметр прутка тот же - 12 мм.
Считаем количество стержней вдоль длинной стороны.
10 / 0,2 + 1 = 51 шт.
И вдоль короткой.
8 / 0,2 + 1 = 41 шт.
Общая длина арматуры на один слой собирается из двух направлений сетки.
51 x 8 + 41 x 10 = 408 + 410 = 818 м.
Слоев у нас два - верхний и нижний. Удваиваем.
818 x 2 = 1636 м.
Один метр Ø12 весит 0,888 кг, поэтому общий вес считается просто.
1636 x 0,888 = 1452,768 кг.
Накидываем стандартные 10 процентов на нахлесты и обрезки.
1452,768 x 1,10 = 1598,045 кг.
Итого под такую плиту уйдет примерно 1,6 тонны металла. Цифра, которую полезно держать в голове еще на этапе сметы.
Таблица веса арматуры по диаметрам
Все справочные значения посчитаны по стандартной формуле D² / 162 и совпадают с нормативными таблицами на металлопрокат.
Арматура Ø10 мм
Вес популярных размеров арматуры
|
Диаметр арматуры, мм |
Вес 1 м, кг |
Вес 6 м прутка, кг |
Вес 12 м прутка, кг |
|
6 |
0,222 |
1,332 |
2,664 |
|
8 |
0,395 |
2,37 |
4,74 |
|
10 |
0,617 |
3,702 |
7,404 |
|
12 |
0,888 |
5,328 |
10,656 |
|
14 |
1,208 |
7,248 |
14,496 |
|
16 |
1,578 |
9,468 |
18,936 |
|
18 |
1,998 |
11,988 |
23,976 |
|
20 |
2,466 |
14,796 |
29,592 |
|
22 |
2,984 |
17,904 |
35,808 |
|
25 |
3,853 |
23,118 |
46,236 |
|
28 |
4,834 |
29,004 |
58,008 |
|
32 |
6,313 |
37,878 |
75,756 |
|
36 |
7,99 |
47,94 |
95,88 |
|
40 |
9,865 |
59,19 |
118,38 |
Сколько метров арматуры помещается в одной тонне
Чтобы перевести тонны в погонные метры, достаточно поделить 1000 кг на массу одного метра. Формула короткая.
1000 / вес 1 м.
Прогоним пару чисел. Для Ø12 мм получается так.
1000 / 0,888 = 1126,1 м.
А для Ø16 уже заметно меньше.
1000 / 1,578 = 633,7 м.
Таблица количества метров в одной тонне
|
Диаметр, мм |
Вес 1 м, кг |
Метров в 1 т |
|
6 |
0,222 |
4504 |
|
8 |
0,395 |
2531 |
|
10 |
0,617 |
1620 |
|
12 |
0,888 |
1126 |
|
14 |
1,208 |
828 |
|
16 |
1,578 |
634 |
|
18 |
1,998 |
500 |
|
20 |
2,466 |
405 |
|
22 |
2,984 |
335 |
|
25 |
3,853 |
259 |
|
28 |
4,834 |
207 |
|
32 |
6,313 |
158 |
|
36 |
7,99 |
125 |
|
40 |
9,865 |
101 |
При закупке металла такие цифры выручают, когда надо прикинуть, сколько прутков выйдет из тонны. Скажем, берем Ø12 мм длиной 11,7 м.
1126 / 11,7 = 96 прутков.
Удобно держать эту арифметику под рукой - позволяет не тащить лишний металл и не возвращаться на склад за недостающим.

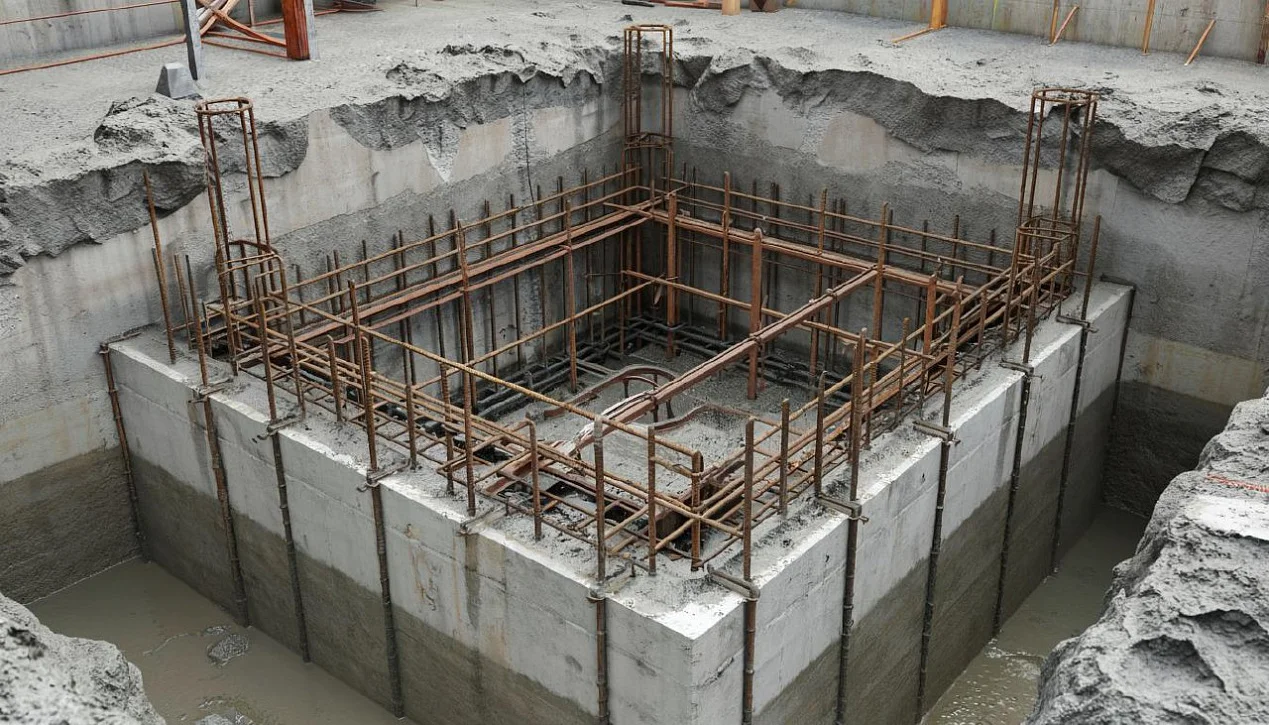

Расчет веса арматуры для фундамента

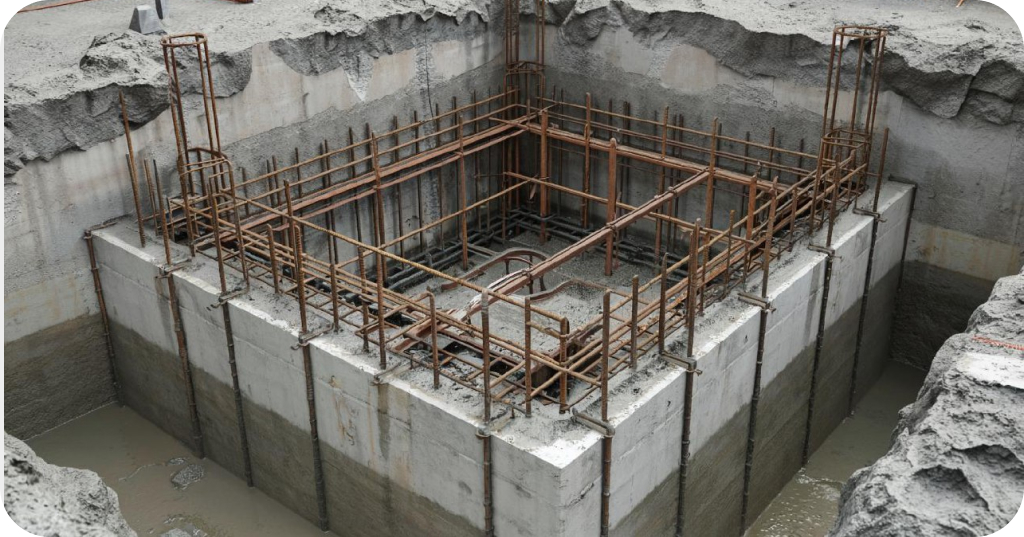

При определении массы металла под фундамент в расчет идет сразу несколько вещей - тип основания, число продольных стержней, шаг поперечной обвязки, нахлесты, угловые соединения, выпуски под стены и обязательный запас на подрезку. Для типового частного дома расход обычно укладывается в диапазон от 80 до 200 кг металла на каждый кубометр бетона. Точная цифра пляшет от схемы армирования и того, какую нагрузку придется держать основанию.
Арматура Ø8 мм

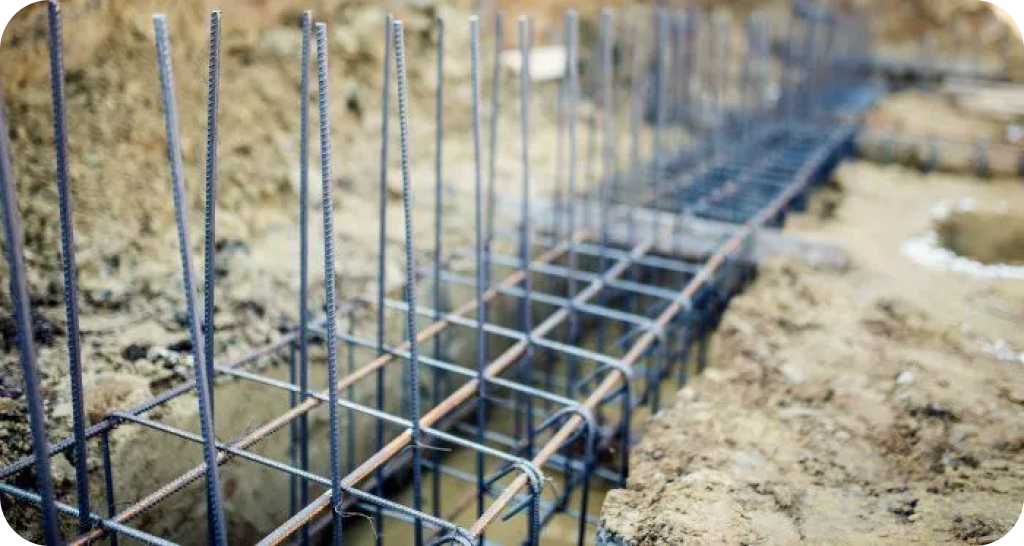

Ленточный фундамент

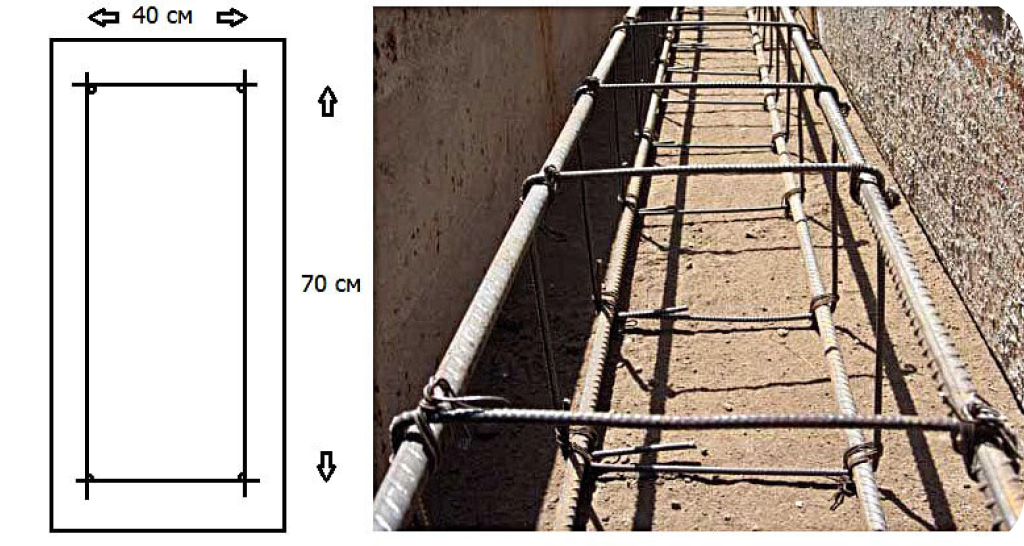

Под ленту обычно идут прутки Ø10, Ø12, Ø14 или Ø16 мм. Основную работу выполняют продольные стержни - они принимают на себя львиную долю нагрузок и формируют большую часть массы каркаса.
Разберем на примере. Допустим, у нас фундамент 10 на 8 метров с одной внутренней лентой длиной 8 м. Считаем общую протяженность.
10 x 2 + 8 x 2 + 8 = 44 м.
Если в каркас закладываем 4 продольных стержня Ø12 мм, общий метраж выходит такой.
44 x 4 = 176 м.
Один метр Ø12 весит 0,888 кг. Перемножаем.
Вес продольной арматуры = 176 x 0,888 = 156,288 кг.
К продольным прутам добавляются хомуты - берем Ø8 мм с шагом 300 мм. По длине ленты получаем количество.
44 / 0,3 = 146 шт.
Каждый хомут длиной 1,8 м, поэтому суммарный метраж выйдет такой.
146 x 1,8 = 262,8 м.
Метр Ø8 мм тянет на 0,395 кг.
Общая масса хомутов = 262,8 x 0,395 = 103,806 кг.
Складываем оба значения.
Итог = 156,288 + 103,806 = 260,094 кг.
Прибавляем стандартные 10 процентов на нахлесты и подрезку - выходит около 286 кг металла под закупку.
Плитный фундамент
С плитой расход арматуры заметно выше. Обычно в дело идет сетка из стержней Ø10, Ø12 или Ø14 мм с ячейкой 200 на 200 мм.
Возьмем плиту 10 на 10 м. При шаге 200 мм количество стержней по одной стороне получается такое.
10 / 0,2 + 1 = 51 шт.
Сетка вяжется в двух направлениях, поэтому штук будет вдвое больше.
51 x 2 = 102 стержня.
Длина каждого - 10 м. Общий метраж считается просто.
102 x 10 = 1020 м.
Берем Ø12 мм, считаем массу.
1020 x 0,888 = 905,76 кг.
Армирование плиты обычно двухслойное - нижняя и верхняя сетка. Удваиваем.
905,76 x 2 = 1811,52 кг.
К этой цифре добавятся вертикальные фиксаторы между сетками, усиление под несущими стенами и стандартный запас 5-10 процентов на брак и обрезки.
Полный расчет на конкретном примере
Возьмем дом, под который проектируется ленточный фундамент 9 на 9 м с одной внутренней стеной длиной 9 м.
Длина всей ленты складывается так.
9 x 4 + 9 = 45 м.
Закладываем 4 продольных стержня Ø14 мм. Общий метраж получится таким.
45 x 4 = 180 м.
Метр Ø14 мм весит 1,208 кг.
Масса продольной арматуры = 180 x 1,208 = 217,44 кг.
Под хомуты берем Ø8 мм с шагом 250 мм. Считаем количество.
45 / 0,25 = 180 шт.
Длина одного хомута 1,6 м, отсюда суммарный метраж.
180 x 1,6 = 288 м.
Масса хомутов = 288 x 0,395 = 113,76 кг.
Складываем оба элемента каркаса.
217,44 + 113,76 = 331,2 кг.
Закладываем десятипроцентный запас.
331,2 x 1,10 = 364,32 кг.
Под закупку выходит примерно 0,365 тонны металла.
Онлайн-калькулятор веса арматуры
Сервисы быстрого расчета избавляют от ручной арифметики и позволяют за пару секунд получить готовую цифру. Внутри почти все они работают по одной и той же формуле - D² / 162, плюс справочные таблицы ГОСТ.
Арматура А500С
Какие исходные данные вводятся
Стандартный набор полей в любом калькуляторе выглядит примерно так:
-
диаметр арматуры в мм;
-
длина одного стержня в метрах;
-
количество прутков в партии;
-
общий метраж металла;
-
тип арматуры по ГОСТ;
-
режим расчета - по массе или по длине.
Часть сервисов идет дальше и заодно выдает количество прутков в одной тонне, а при подстановке цены за тонну - еще и ориентировочную стоимость партии.
К примеру, вбиваем Ø16 мм и длину 250 м. Программа сама считает массу метра.
16² / 162 = 1,58 кг/м.
И сразу дает суммарный вес.
250 x 1,58 = 395 кг.
Чем хорош онлайн-расчет
Главный плюс - экономия времени и снижение риска арифметических промахов на больших объемах. Когда фундамент имеет площадь под 150-200 м², общий метраж арматуры легко уходит за 1500-2500 м. Считать такие массивы в столбик - занятие на полдня, и ошибиться где-то по пути почти неизбежно.
Калькулятор за один прогон выдает сразу пакет цифр:
-
общий вес всей партии;
-
сколько прутков нужно докупить;
-
массу одного погонного метра;
-
метраж, который умещается в одной тонне;
-
примерную стоимость закупки металла.
Многие сервисы перекрывают весь сортамент Ø6-Ø40 мм по ГОСТ и параллельно показывают справочные массы - удобно для сверки.
Типичные ошибки в расчете арматуры
Просчет на этапе планирования выливается в нехватку металла прямо посреди стройки, перерасход бюджета или проблемы при вязке каркаса. Разберем, на чем чаще всего спотыкаются.
Неверный подсчет длины
Самая распространенная промашка - считать только чистую длину ленты, забывая про нахлесты и выпуски. При соединении прутков нахлест составляет от 30 до 50 диаметров арматуры - цифра не маленькая.
Возьмем Ø12 мм с нахлестом 40 диаметров.
12 x 40 = 480 мм.
Если по проекту в фундаменте набирается 50 таких соединений, дополнительный расход длины выходит вот таким.
0,48 x 50 = 24 м.
В пересчете на массу для Ø12 мм добавляется еще.
24 x 0,888 = 21,312 кг.
Помимо нахлестов, из расчетов часто выпадают:
-
угловые соединения и анкеровка;
-
усиления в местах концентрации нагрузок;
-
вертикальные элементы каркаса;
-
отходы при резке прутков по размеру;
-
выпуски под стены, колонны и крыльцо.
В сумме все эти мелочи поднимают фактический расход на 7-15 процентов сверх голой формулы.

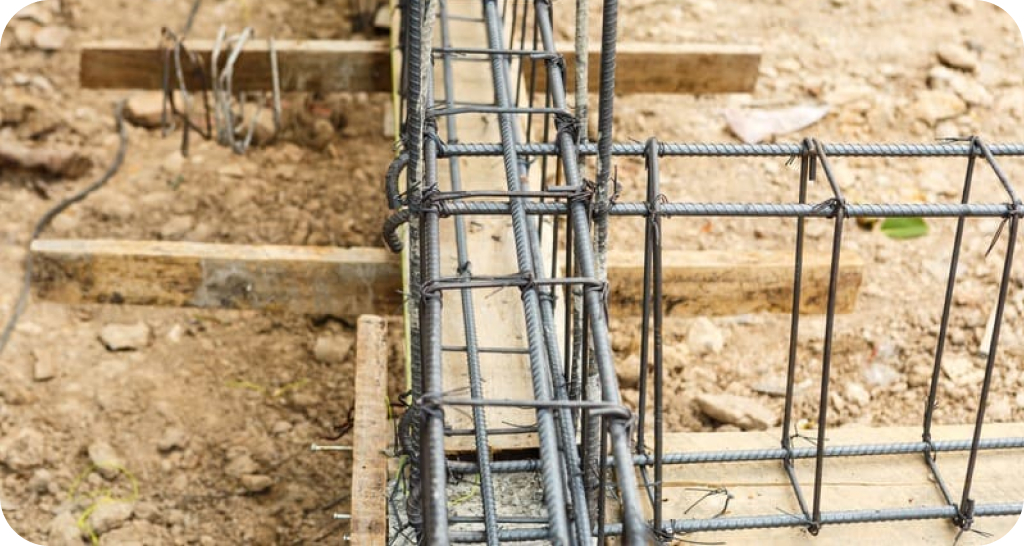

Промахи с диаметром
Бывает соблазн сэкономить на сечении и взять прут потоньше. Допустим, вместо Ø12 мм закладывается Ø8 мм. По массе экономия выглядит впечатляюще.
Ø12 мм - 0,888 кг/м. Ø8 мм - 0,395 кг/м.
Разница больше чем в два раза. Но вместе с массой проседает и несущая способность каркаса - арматура Ø8 мм просто не рассчитана на нагрузки, которые держит Ø12 мм. Расплата приходит трещинами по фундаменту, иногда уже в первый сезон.
Встречается и обратный перекос - берут заведомо толстый прут с большим запасом. Замена Ø12 мм на Ø20 мм по массе метра выглядит так.
0,888 кг/м → 2,466 кг/м.
Прогоним на длине 500 м.
500 x 2,466 = 1233 кг. 500 x 0,888 = 444 кг.
Получаем переплату в 789 кг стали - деньги, которые ушли в землю без какой-либо пользы для конструкции. Лишний металл нагрузку держать лучше не станет, а смета вырастет ощутимо.
