Расчет количества арматуры на плитный фундамент - формулы, пример для дома 10×10 м и онлайн-калькулятор
Содержание:
- Зачем считать арматуру для плиты
- Что влияет на расход
- Где обычно ошибаются
- Как посчитать арматуру
- Онлайн-калькулятор
- Что учесть перед покупкой
- Частые вопросы

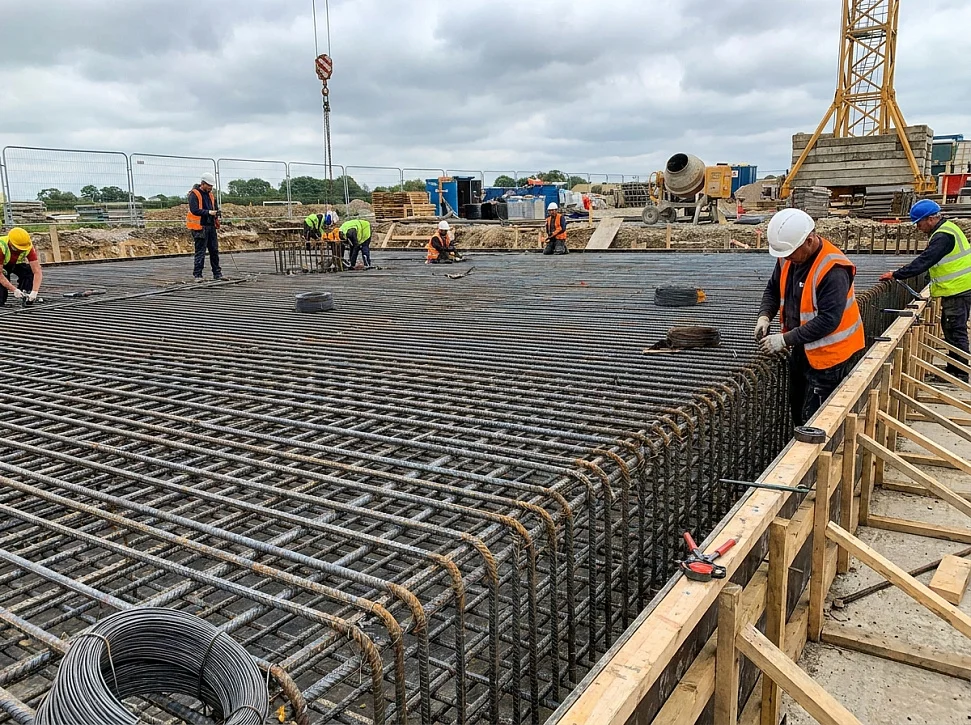

Монолитная плита держит на себе массу стен, перекрытий, мебели, снег зимой, давление грунта снизу и его сезонные подвижки. Бетон отлично работает на сжатие, а растяжение почти не выдерживает. Стальные стержни забирают растягивающие усилия на себя, не дают трещинам раскрываться и связывают плиту в цельный пространственный каркас.
Считать металл по одной только площади дома нельзя. Для плиты 10x10 м расход может выйти и 1400, и 1800, и 2200 кг. Цифры разбегаются из-за толщины основания, диаметра прутка, размера ячейки, числа сеток, длины стыков внахлест и усиления под несущими стенами.
На нашем сайте все виды арматуры представлены в широком разнообразии, что позволяет подобрать материал для плитного, ленточного или свайного фундамента с учетом требуемого диаметра, класса прочности и условий эксплуатации.
Зачем считать арматуру для плиты
Каркас работает как скелет плиты. Металла мало - пойдут трещины под несущими стенами, у колонн, под печью. Металла слишком много - деньги на ветер, бетон укладывать тяжелее, а инженерный расчет все равно никуда не девается.
Возьмем плиту 10x10 м. Площадь ее 100 м². Толщина 200 мм дает 20 м³ бетона, 250 мм - 25 м³, 300 мм - 30 м³. Даже при одинаковой площади металла нужно разное количество, ведь у более толстой плиты больше расстояние между верхней и нижней сетками и длиннее вертикальные соединители.
При шаге 200 мм на полосе 10 м встанет около 51 продольного и 51 поперечного стержня. В одной сетке выходит 102 линии. На две сетки уже 204. Если рабочая длина каждой линии 9,9 м, общий метраж без стыков выйдет около 2019,6 м.
Для арматуры 12 мм масса такого объема составит 2019,6 x 0,888 = 1793,4 кг. Добавим 10% на соединения и обрезки - около 1972,7 кг. Тот же расчет под пруток 14 мм дает 2443,7 кг. Прибавка диаметра всего на 2 мм бьет по бюджету почти на 471 кг.
Арматура Ø14 и Ø16 мм для тяжелых плит
Что влияет на расход
Первое - размеры плиты. Чем больше длина и ширина, тем больше прутка пойдет в каждом направлении. Рост площади с 64 м² (плита 8x8 м) до 100 м² составляет 56,25%, и металла при той же схеме уйдет примерно во столько же раз больше.
Второе - толщина основания. Под частный дом обычно льют 200, 250, 300 или 350 мм. Сам по себе размер на длину горизонтальных сеток почти не влияет, зато определяет, сколько уровней армирования закладывать и какой высоты ставить вертикальные стойки.
Третье - сколько сеток в каркасе. Плиту жилого дома почти всегда вяжут в два уровня. Нижняя сетка тянется, когда плита прогибается вниз между опорами. Верхняя берет на себя обратный изгиб над зонами повышенного давления.
Четвертое - шаг сетки. При ячейке 150x150 мм прутков получается больше, чем при 200x200 или 250x250 мм. Для рабочей ширины 9,9 м прикидка такая:
-
шаг 150 мм - 67 промежутков и 68 стержней;
-
шаг 200 мм - 50 промежутков и 51 стержень;
-
шаг 250 мм - 40 промежутков и 41 стержень.
Для двойной сетки плиты 10x10 м при шаге 150 мм нужно около 2692,8 м рабочего прутка, при 200 мм - 2019,6 м, при 250 мм - 1623,6 м. Переход с 250 на 150 мм гонит метраж вверх примерно на 65,9%.

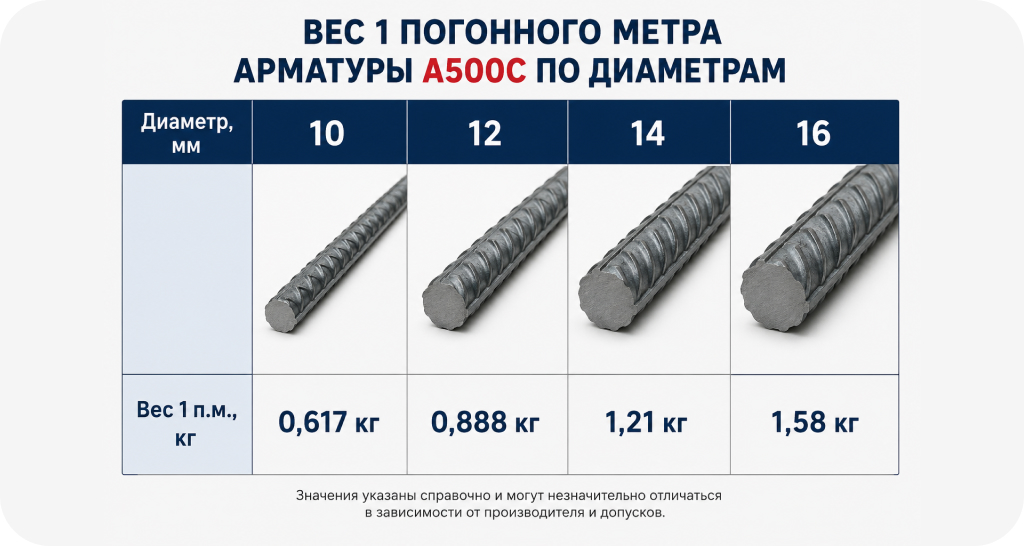

Пятое - диаметр. Один погонный метр Ø10 мм весит 0,617 кг, Ø12 мм - 0,888 кг, Ø14 мм - 1,210 кг, Ø16 мм - 1,580 кг. При одинаковом метраже 2000 м общий вес выйдет 1234, 1776, 2420 и 3160 кг соответственно.
Арматура А500С диаметром 12 мм
Шестое - защитный слой бетона. Стержни нельзя выводить впритык к опалубке, грунту или верхней плоскости плиты. Слой бережет металл от влаги и ржавчины. Для прикидки фундаментной плиты обычно принимают 40-50 мм, а финальную цифру задает проект.
Отдельно металл уходит на П-образные элементы по краям, стойки между сетками, усиление под стенами, выпуски, обрамление отверстий и узлы под коммуникации. Эти детали накидывают от 5 до 20% к массе основного каркаса.

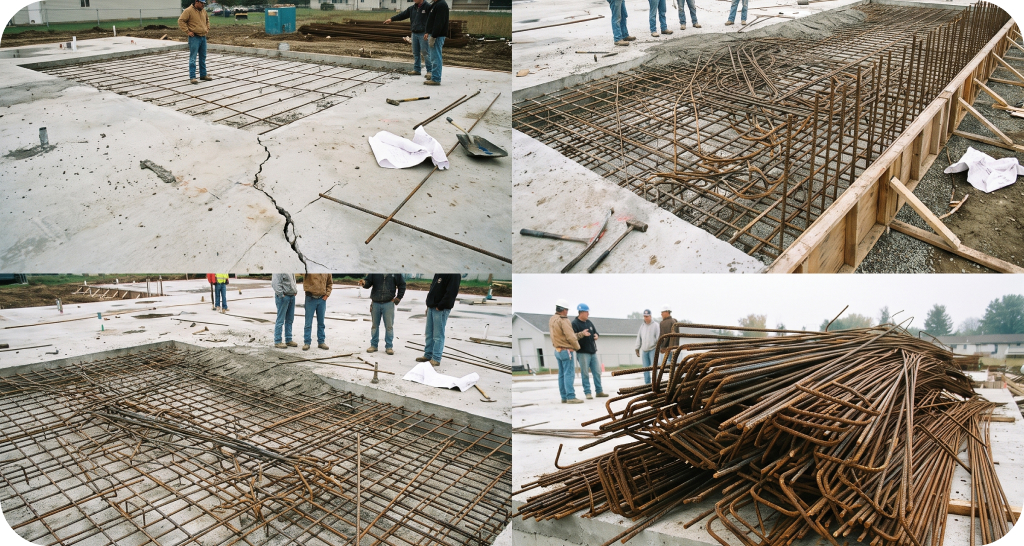

Где обычно ошибаются
Ошибки следующие:
-
Путаница между числом стержней и общим метражом. Для плиты 10 м при шаге 200 мм в одном направлении встанет 51 линия. Это не 51 м арматуры. Каждая линия длиной 9,9 м, поэтому метраж выходит 51 x 9,9 = 504,9 м. Дальше умножаем на два направления, потом еще на два уровня.
-

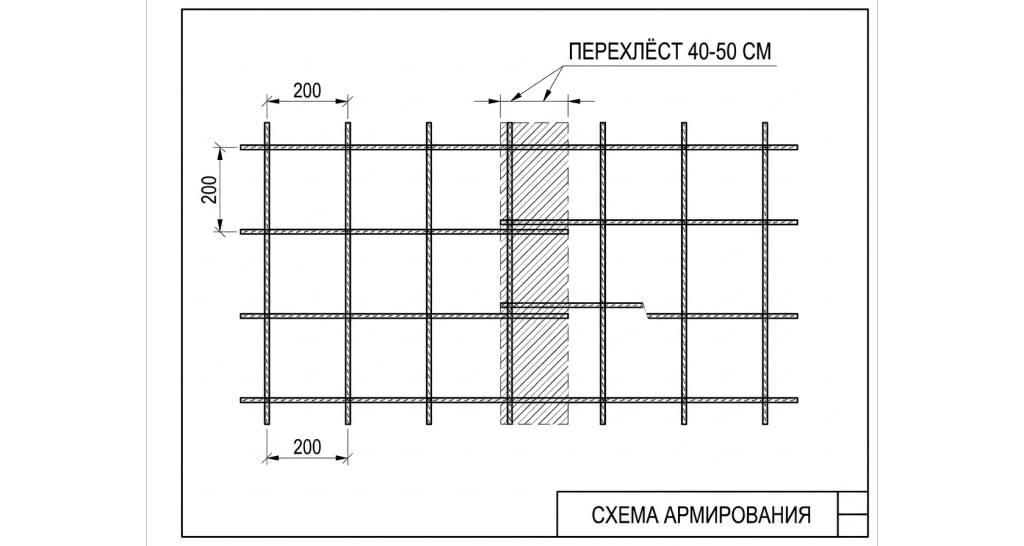

Забыли про нахлест. Рабочая линия 9,9 м, а на объект привезли прутки по 6 м. Из одного куска такую линию не собрать. При нахлесте в 50 диаметров для Ø12 мм соединение получается 600 мм, для Ø14 мм - 700 мм, для Ø16 мм - 800 мм. Цифру 40 или 50 диаметров нельзя бездумно тащить во все стыки, проектную длину считают отдельно.
-
Неправильно понимают шаг. Его берут по осям прутков, а не по просвету между ними. У Ø12 мм с осевым шагом 200 мм чистый просвет составляет около 188 мм. Еще ловушка - округление промежутков вниз. Делим 9,9 м на 0,2 м и получаем 49,5. Если оставить 49 промежутков, фактический шаг станет около 202 мм, больше заданного. Округляют вверх, до 50, а стержней на один больше - 51.
-
Пропустили вторую сетку. Человек насчитал 51 продольный и 51 поперечный пруток, получил 102 линии и поставил точку. Для двойного армирования все это нужно умножать на два.
-
Самовольная замена диаметра. Ставить Ø10 мм вместо проектного Ø12 мм только ради экономии нельзя. Площадь сечения Ø10 мм - 78,5 мм², Ø12 мм - 113,1 мм², Ø14 мм - 153,9 мм², Ø16 мм - 201,1 мм². У Ø12 мм площадь больше, чем у Ø10 мм, на 44,1%.
Ошибочно считать одну только основную сетку. В смету отдельно идут фиксаторы, стульчики, П-образные детали, выпуски, локальные усиления. Вязальную проволоку тоже считают отдельно - на одно соединение уходит отрезок 250-400 мм.
При подсчете материала важно рассчитать не только основную длину стержней, но и дополнительный расход на перехлест в местах соединения. Для сборки каркаса также отдельно учитывается вязка арматуры и количество проволоки для крепления узлов. Если вместо стальной арматуры планируется использовать композитный материал, расчет необходимо выполнять по проектным параметрам, поскольку правила подбора диаметра и несущей способности отличаются.
Как посчитать арматуру
Для прикидки нужны длина и ширина плиты, толщина, защитный слой, число сеток, шаг прутков, диаметр рабочей арматуры и длина проката у поставщика. Размеры в формулы загоняют в одних единицах, удобнее в метрах.
Основные формулы
Рабочие размеры плиты считаем с учетом защитного слоя.
Lр = L − 2c
Bр = B − 2c
Для плиты 10x10 м при защите 50 мм получаем Lр = 10 − 2 x 0,05 = 9,9 м, Bр = 9,9 м.
Число стержней вдоль длины зависит от рабочей ширины. NL = ⌈Bр ÷ s⌉ + 1. Поперечных - от рабочей длины. NB = ⌈Lр ÷ s⌉ + 1. Скобки ⌈ ⌉ - округление вверх до целого, s - шаг армирования в метрах.
Для плиты 10x10 м с шагом 200 мм NL = ⌈9,9 ÷ 0,2⌉ + 1 = ⌈49,5⌉ + 1 = 51 стержень. NB считается так же, тоже 51 стержень.
Общий метраж в одной сетке считаем как S1 = NL x Lр + NB x Bр = 51 x 9,9 + 51 x 9,9 = 1009,8 м. Для двух сеток S2 = 1009,8 x 2 = 2019,6 м.
Если на каждую линию приходится один стык внахлест, добавку считаем как Sн = n x lн, где n - число стыков, lн - длина одного нахлеста. Для 204 линий, прутка 12 мм и нахлеста 600 мм Sн = 204 x 0,6 = 122,4 м.
При цельном прутке 11,7 или 12 м рабочая линия 9,9 м режется без стыка, и прибавка 122,4 м не нужна. При запасе 10% к закупке выйдет 2019,6 x 1,10 = 2221,56 м. Массу считаем умножением метража на нормативный вес одного метра. M = 2221,56 x 0,888 = 1972,7 кг, или 1,973 т.
Число прутков стандартной длины - это закупочный метраж, деленный на длину одного прутка. Если поставщик отгружает прокат по 11,7 м, Nп = 2221,56 ÷ 11,7 = 189,88. Округляем вверх - нужно 190 прутков по 11,7 м.
Для предварительной оценки затрат удобно использовать онлайн-калькулятор веса и стоимости металла, который помогает быстро определить необходимый объем закупки по длине, диаметру и массе арматурных стержней. Цифры из него нужно перепроверять руками хотя бы по трем позициям. Число стержней в каждом направлении, умножение на два направления и два уровня, нахлесты со стойками отдельно.
Как выбрать шаг и диаметр
Шаг 150 мм дает плотную сетку и большую площадь стали на погонный метр плиты. Для Ø12 мм при таком шаге на ширину 1 м встает примерно 6,67 линий, площадь стали 754 мм². При шаге 200 мм - 5 прутков и 565,5 мм² на метр. При шаге 250 мм - 4 прутка и 452,4 мм².
Менять шаг ради экономии нельзя, его задают по расчету изгибающих моментов, трещиностойкости и конструктивным требованиям.
Пруток Ø10 мм обычно идет в легкие конструкции и вертикальные стойки. В фундамент жилого дома такой диаметр кладут только под подтвержденный расчет.
Ø12 мм - рабочая лошадка для плит малоэтажных домов. При шаге 150 или 200 мм дает развитую сетку без перегруза по массе. Для плиты 10x10 м двойная сетка из Ø12 мм с шагом 200 мм потянет около 1,8 т металла без запаса и около 2 т после обрезков.
Ø14 мм берут под повышенные нагрузки, толстую плиту, большие пролеты, тяжелые каменные стены или сложный грунт. Для двойной сетки 10x10 м с шагом 200 мм масса выйдет около 2443,7 кг.
Ø16 мм идет в более нагруженные плиты и зоны локального усиления. Замена Ø12 мм на Ø16 мм при том же шаге утяжеляет каркас почти на 78%.

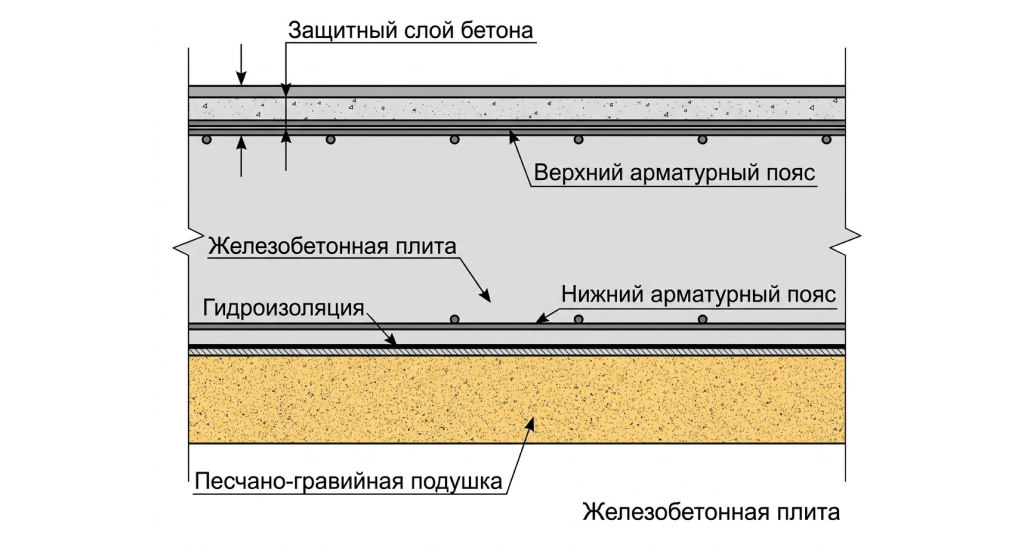

Для плит жилых домов почти всегда применяют два уровня армирования. Плита гнется в разные стороны - снизу ее поджимает грунт, сверху давят стены и перекрытия. Одна сетка с обоими случаями не справится.
Расстояние между сетками держат стойками. Для плиты 250 мм при защитном слое сверху и снизу по 50 мм и прутке Ø12 мм расстояние между осями сеток выйдет 250 − 50 − 50 − 6 − 6 = 138 мм.
Пример расчета для дома 10x10 м
Площадь основания ровно 100 м². При толщине 250 мм объем бетона 25 м³, при 300 мм - 30 м³.
Берем обычную прямоугольную плиту без ребер, выступов и эркеров. Рабочую арматуру кладем в двух направлениях. Каркас - нижняя и верхняя сетки.
Исходные параметры расчета.
-
Длина и ширина плиты - 10 м;
-
толщина - 250-300 мм;
-
защитный слой - 50 мм;
-
шаг сетки - 200 мм;
-
количество сеток - 2;
-
диаметр рабочей арматуры - 12 мм;
-
масса 1 м арматуры Ø12 мм - 0,888 кг;
-
предварительная длина нахлеста - 600 мм.
Рабочая длина прутка получается 10 − 0,05 − 0,05 = 9,9 м. Дальше делим рабочую ширину на шаг. 9,9 ÷ 0,2 = 49,5. Округляем вверх до 50 промежутков, стержней на один больше - 51 пруток.
Плита квадратная, второе направление считается так же. В одной сетке 51 + 51 = 102 стержня. Верхняя сетка повторяет схему. Всего рабочих линий 102 x 2 = 204.
Метраж на одно направление одной сетки - 51 x 9,9 = 504,9 м. На обе оси одной сетки - 1009,8 м. На две сетки - 2019,6 м. Коротко - 51 x 2 x 2 x 9,9 = 2019,6 м. Масса основного каркаса без запаса - 2019,6 x 0,888 = 1793,4 кг.
Под рабочую линию 9,9 м удобнее брать прутки 11,7 или 12 м. Для проката 11,7 м на 204 линии общий заказ выходит 204 x 11,7 = 2386,8 м, масса 2119,5 кг. От каждого прутка остается по 1,8 м, в сумме 367,2 м. Эти куски можно пустить на стойки и краевые детали.
С шестиметровым прокатом сложнее. Каждую линию приходится собирать из двух кусков, фактический расход на одну линию 10,5 м. На 204 линии - 2142 м, масса 1902,1 кг.
При длинных прутках запас на нахлесты в основных линиях не нужен. Он идет на доборы, ошибки раскроя, поврежденные концы и потери при сборке. От теоретического метража 2019,6 м запас 5% дает 1883,1 кг, 7% - 1918,9 кг, 10% - 1972,7 кг.
Для полной закупки отдельно считаем стойки. При шаге 1 м по длине и ширине плиты выходит около 100 стоек. Если на одну уходит 1,2 м, метраж 120 м. Из Ø12 мм масса 106,6 кг.
П-образное обрамление по периметру тоже считаем отдельно. Периметр 40 м. При шаге деталей 200 мм по периметру встанет 200 элементов. Если длина одной детали 0,8 м, расход 160 м, масса из Ø12 мм 142,1 кг.
Суммарная масса основной сетки, стоек и краевых деталей - 1793,4 + 106,6 + 142,1 = 2042,1 кг. С добавкой 5% - 2144,2 кг. Ориентир по закупке для этой схемы 2,1-2,2 т. Усиление под стенами, печью, лестницей и тяжелыми перегородками поднимает цифру до 2,3-2,6 т.
Арматура А500С сертифицированная
Онлайн-калькулятор
Сервис убирает ручные операции. Вы вбиваете размеры и параметры армирования, программа считает число прутков, метраж и массу. Логика у него та же, что у ручного метода.
Для нашей плиты ввод выглядит так:
-
длина и ширина - 10 000 мм;
-
толщина - 250-300 мм;
-
защитный слой - 50 мм;
-
диаметр - 12 мм;
-
шаг - 200 мм;
-
количество сеток - 2;
-
длина товарного прутка - 11 700 или 12 000 мм;
-
запас - 5-10%.
После расчета сверяемся, что сервис показал около 51 стержня в каждом направлении на каждом уровне и метраж около 2020 м без доборов.
Простые калькуляторы заточены под прямоугольную или квадратную плиту. Г-образный план, выступы, эркеры или внутренние вырезы - и расчет по габариту завышает расход. Ребра жесткости считаются отдельным каркасом, в них появляются продольные рабочие стержни, хомуты и узлы соединения с сетками.
Под несущими стенами шаг иногда уменьшают. Основная сетка идет с ячейкой 200x200 мм, а полоса 1-1,5 м под стеной усиливается стержнями с шагом 100 или 150 мм. Упрощенный сервис увидит только основную сетку. Грунт в калькулятор тоже не вводят, а слабое или просадочное основание перекраивает распределение давления под плитой.
Что учесть перед покупкой
Заказывать металл тютелька в тютельку рискованно. На площадке всегда вылезают обрезки, отдельные детали смещаются, часть прутка идет на усиление углов и обрамление отверстий.
До заказа полезно набросать схему раскроя. Для рабочей длины 9,9 м выгоднее прутки 11,7 или 12 м. Остатки по 1,8-2,1 м заранее распределяют между стойками и короткими доборами. При приемке смотрим диаметр, класс стали, длину, массу партии и документы на продукцию.
Для простой плиты обычно закладывают запас 5-10% сверх расчетного метража. Для нашего примера основной каркас весит около 1793 кг. С запасом 5% - около 1883 кг, с 10% - около 1973 кг. После добавки стоек и краевого армирования общий заказ выходит 2100-2200 кг.
Профильные трубы для опалубки и усиления
Частые вопросы
Нужна ли арматура в два слоя?
В плиты жилых домов кладут нижнюю и верхнюю сетку. Плита берет нагрузку сверху и отпор основания снизу. В разных точках растяжение появляется то у нижней, то у верхней грани. Один уровень иногда встречается в тонких ненагруженных конструкциях, но без расчета переносить такую схему на фундамент дома нельзя.
Можно ли уменьшить шаг?
Шаг 150 мм вместо 200 мм поднимает число стержней примерно на 33%. Для плиты 10x10 м линий в одном направлении становится не 51, а 67-68. Метраж двух сеток вырастает с 2020 до 2690 м, масса каркаса при Ø12 мм - с 1793 до 2390 кг. Самовольное уменьшение жрет металл, но не лечит ошибки в толщине плиты или подготовке основания.
Влияет ли толщина плиты на расход?
При тех же длине, ширине и шаге толщина почти не двигает метраж двух горизонтальных сеток. У плит 250 и 300 мм число продольных и поперечных линий совпадает. Расход растет за счет более высоких стоек, соединителей и возможной смены диаметра. Более толстая плита часто требует другой площади рабочей арматуры. Объем бетона при этом меняется заметно - 25 м³ против 30 м³, прибавка 20%.
Когда нужен инженерный расчет?
Под жилой дом расчет нужен всегда, фундамент - несущая конструкция. Упрощенная формула годится только для сметы и предварительной оценки закупки. Расчет обязателен на слабых и неоднородных грунтах, при высоком уровне грунтовых вод, перепаде высот, с подвалом, при тяжелых каменных стенах, колоннах, печи, бассейне или двух-трех этажах. Инженер находит изгибающие моменты, продавливание, ширину раскрытия трещин, рабочую высоту сечения, диаметр, шаг и зоны усиления.
