Сортамент арматуры - полная таблица весов, диаметров и площадей сечения по ГОСТ 34028-2016
Содержание:
- Классификация: основные виды и типы
- По способу производства
- Классы прочности и марки стали
- Таблица сортов: диаметры, вес и площадь сечения
- Как рассчитать вес: формулы и инструменты
- Трубопроводная и запорная арматура: отличия от строительной
- Выбор материала: практические рекомендации
- Композитная арматура: альтернатива стали
Стержневая арматура – фундаментальный элемент современного строительства. Без него невозможны надежные железобетонные конструкции, фундаменты и несущие стены. Для грамотного проектирования и закупки арматуры недостаточно базовых понятий: необходимо четко понимать сортамент, классификацию, физические свойства и нормативные требования. Эти данные позволяют инженерам делать точный подбор материалов, избегать перерасхода бюджета и обеспечивать долговечность объектов.
В этой статье мы разберем сортамент арматуры согласно актуальному ГОСТ 34028-2016, рассмотрим таблицу весов и диаметров, а также объясним принципы классификации. Материал полезен как профессионалам, так и тем, кто начинает знакомство со строительной спецификой.

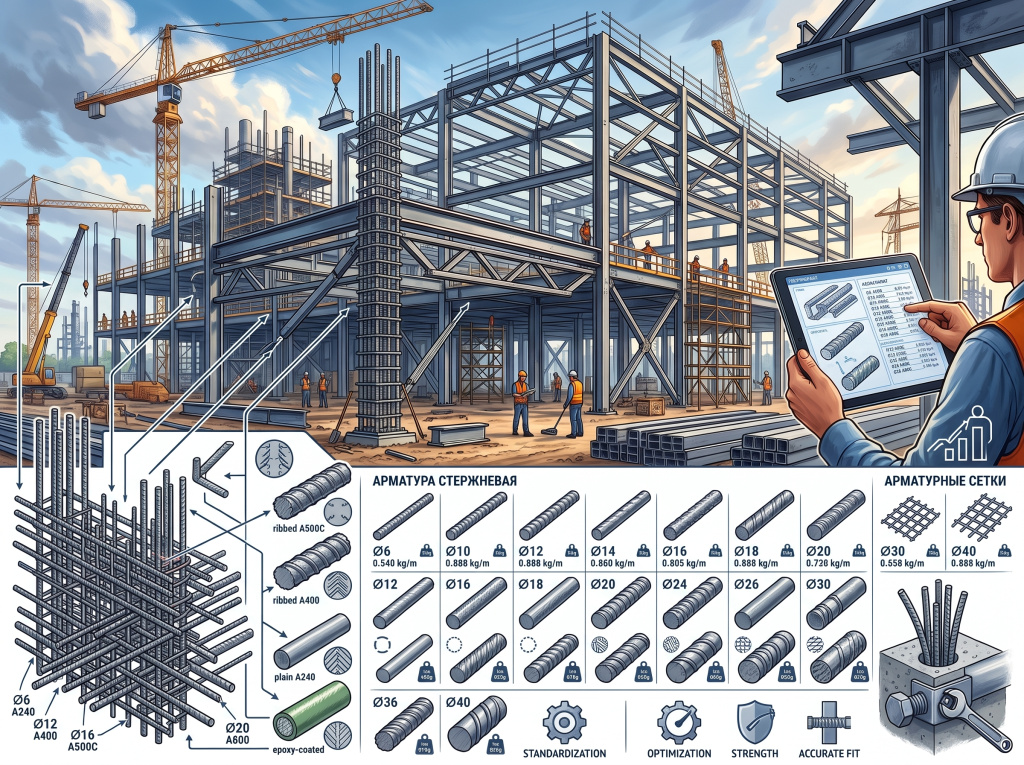

Что такое сортамент и зачем он нужен
Сортамент арматуры – это систематизированный перечень размеров, форм и характеристик металлопроката. В контексте стержневого проката для ЖБК он включает данные о диаметрах, массе на один метр длины, площади поперечного сечения, марках стали и классах прочности. Эти параметры строго регламентированы государственными стандартами, что гарантирует единообразие продукции и позволяет проектировщикам работать с предсказуемыми величинами.
Понимание сортамента решает три важные задачи:
-
Точный расчет нагрузки. Инженер выбирает диаметр и класс прочности, чтобы конструкция выдержала эксплуатационные воздействия.
-
Экономическая целесообразность. Зная вес погонного метра из сортамента, можно точно рассчитать стоимость партии и логистические расходы.
-
Контроль качества. Соответствие фактических параметров заявленному сортаменту – главный критерий приемки товара.
ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций» – основной документ, регулирующий производство горячекатаного и термомеханически упрочненного проката в России. Стандарт заменил ряд старых норм и привел требования в соответствие с современными технологиями. На него ориентируются производители при выпуске, а потребители – при заказе, сверяясь с утвержденным сортаментом.
Катанка для вязки арматурных каркасов
Классификация: основные виды и типы
Классификация арматуры распределяет изделия по признакам: способ производства, внешний вид поверхности, механические свойства и назначение. Ошибка в выборе может привести к серьезным последствиям, так как не всякий прокат подходит для всех типов работ. Важно соотносить тип материала с позициями в сортаменте.
По способу производства
-
Горячекатаная продукция. Производится прокаткой раскаленных заготовок через валки. Обладает высокой прочностью и пластичностью. Самый распространенный вид, широко представленный в сортаменте.
-
Холоднодеформированный прокат. Изготавливается без нагрева, что дает более гладкую поверхность и точные размеры.
-
Композитный материал. Набирает популярность благодаря коррозионной стойкости и легкому весу, но его применение пока ограничено определенными типами конструкций.

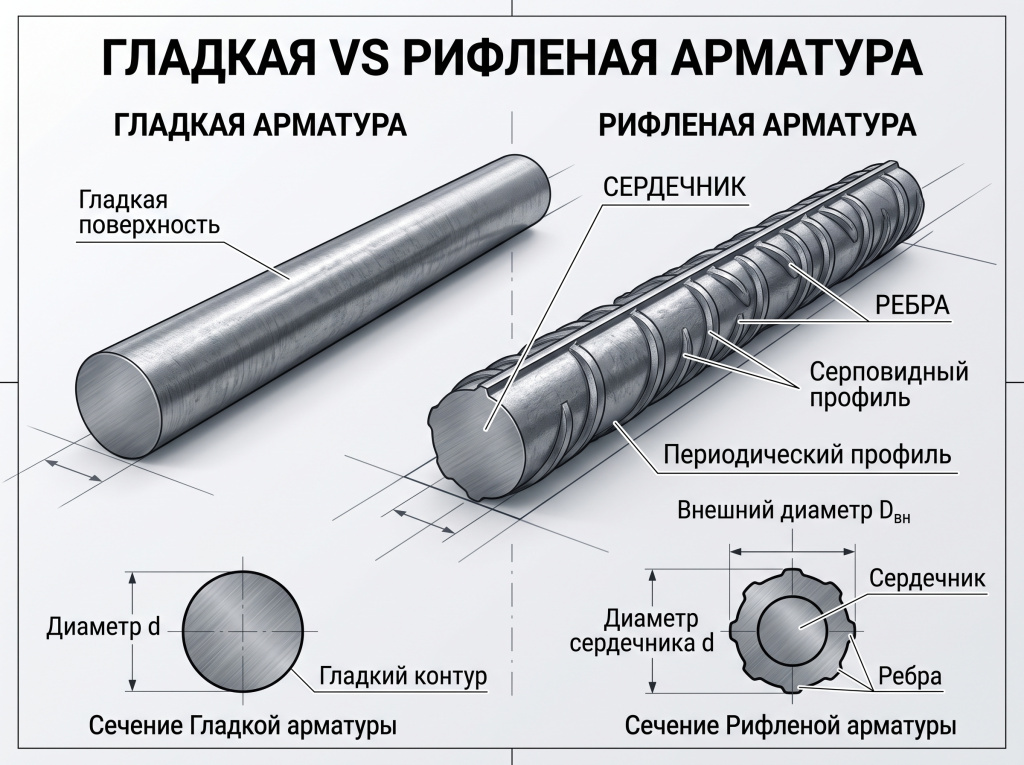

По внешнему виду поверхности
-
Гладкий профиль. Имеет ровную цилиндрическую поверхность. Используется как монтажный или распределительный элемент, а также для изделий, не связанных с усилением бетона под высокие нагрузки.
-
Рифленый профиль. Предусмотрены специальные выступы (ребра) по спирали или кольцам. Ребра обеспечивают лучшее сцепление с бетоном, предотвращая проскальзывание стержня. Это основной тип для рабочей части каркаса, воспринимающей растягивающие усилия. Именно рифленые изделия составляют основу строительного сортамента.

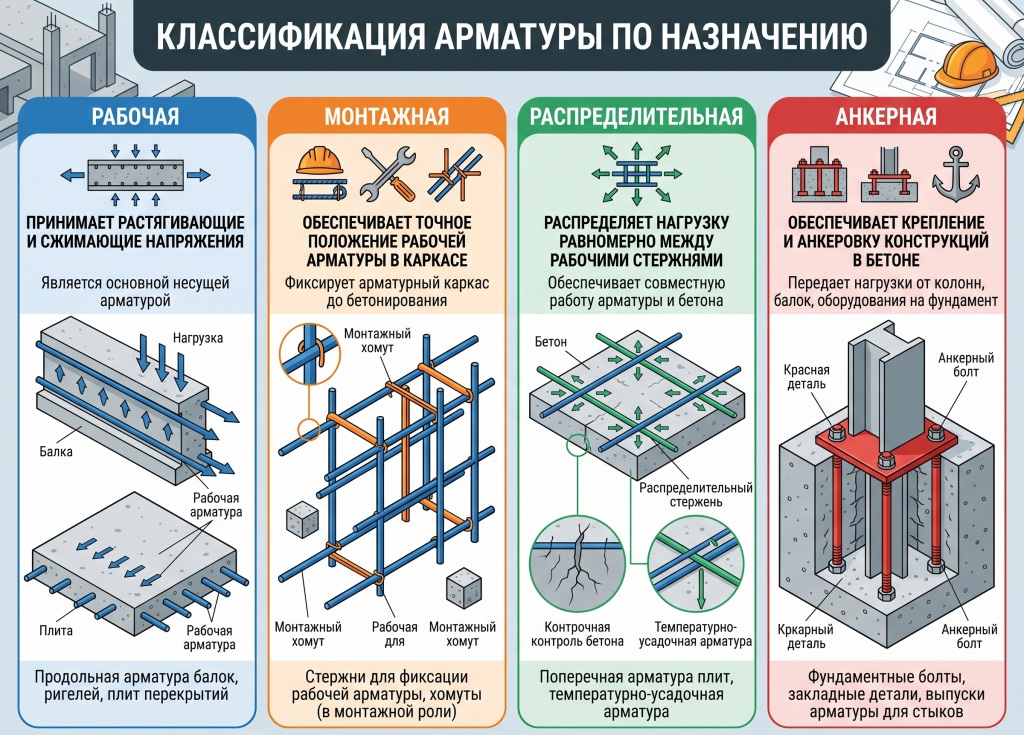

По назначению
-
Рабочий прокат. Воспринимает основные нагрузки от веса здания и внешних воздействий.
-
Монтажные изделия. Соединяют рабочие стержни в пространственный каркас и фиксируют их положение при бетонировании.
-
Распределительный прокат. Помогает равномерно передать нагрузку между рабочими элементами.
-
Анкерные элементы. Используются для крепления оборудования или других конструкций к железобетонным элементам.

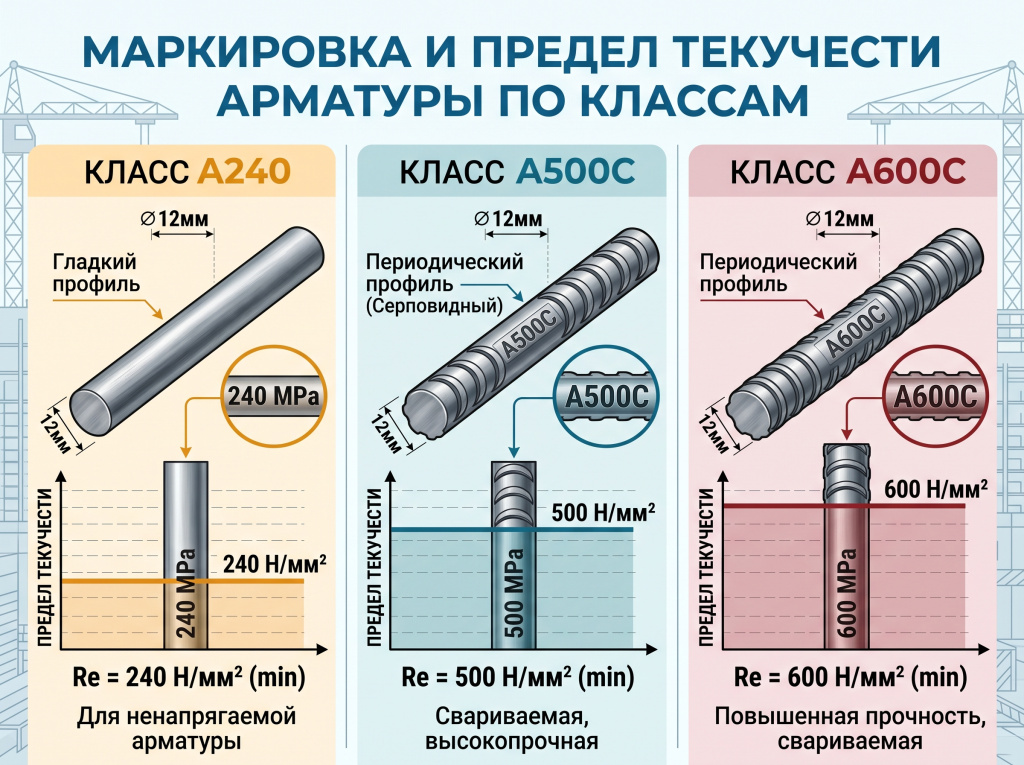

Классы прочности и марки стали
Важнейший параметр сортамента арматуры – класс прочности. Он обозначается буквой «А» с цифрой, указывающей предел текучести стали (в МПа). Чем выше цифра, тем прочнее материал. Буква «С» означает пригодность стали для сварки.
Марка стали определяет химический состав и технологические свойства (поведение при сварке, гибке, устойчивость к коррозии).
Стержневой прокат по ГОСТ 34028-2016 подразделяется на несколько классов. Наиболее востребованы позиции:
-
А240. Обычно гладкая поверхность арматуры, используется для ненагруженных элементов.
-
А400 и А500С. Рифленая поверхность, применяются для основного усиления. А500С – стандарт для большинства строительных работ.
-
А600. Используется в особо ответственных конструкциях с повышенными требованиями к прочности.
Класс прочности арматуры часто связан с диаметром: чем больше диаметр, тем выше требования к механическим свойствам. Производители обязаны проводить испытания каждой партии для подтверждения соответствия классу, указанному в сортаменте.
Арматура А500С
Таблица сортов: диаметры, вес и площадь сечения
Для расчетов инженеры используют таблицы сортамента арматуры, содержащие номинальный диаметр, площадь поперечного сечения, теоретическую массу одного метра и допустимые отклонения.
Ниже приведена обобщенная информация по наиболее распространенным диаметрам согласно ГОСТ 34028-2016. Масса рассчитана исходя из плотности стали 7850 кг/м³. Фактический вес может незначительно отличаться в пределах стандарта. Этот сортамент является базовым для большинства проектов.
|
Номинальный диаметр, мм |
Площадь сечения, см2 |
Масса, 1 метр, кг |
|
6 |
0,283 |
0,222 |
|
8 |
0,503 |
0,395 |
|
10 |
0,785 |
0.617 |
|
12 |
1,131 |
0,888 |
|
14 |
1,539 |
1,210 |
|
16 |
2,011 |
1,580 |
|
18 |
2,545 |
1,998 |
|
20 |
3,142 |
2,470 |
|
22 |
3,801 |
2,980 |
|
25 |
4,909 |
3,850 |
|
28 |
6,158 |
4,830 |
|
32 |
8,042 |
6,310 |
|
36 |
10.180 |
7,990 |
|
40 |
12.570 |
9,870 |
Таблица демонстрирует прямую зависимость между диаметром и массой арматуры. Увеличение диаметра на несколько миллиметров существенно растит вес погонного метра. Например, переход от 10 мм к 12 мм увеличивает массу почти на 44%. Это важно учитывать при планировании транспортных расходов и грузоподъемности кранов, опираясь на данные сортамента.
Площадь сечения арматуры – ключевой параметр для расчета несущей способности. Инженеры определяют необходимое количество материала исходя из требуемой площади, которая должна воспринять растягивающие усилия.
Диапазон диаметров в сортаменте не непрерывен. Стандарт устанавливает определенный шаг. Наиболее часто используются размеры арматуры от 6 до 40 мм. Стержни большего диаметра применяются в специальном строительстве (мосты, гидротехника). Для частного домостроения востребованы диаметры от 8 до 16 мм.
Арматура Ø16 и Ø20 мм для несущих конструкций

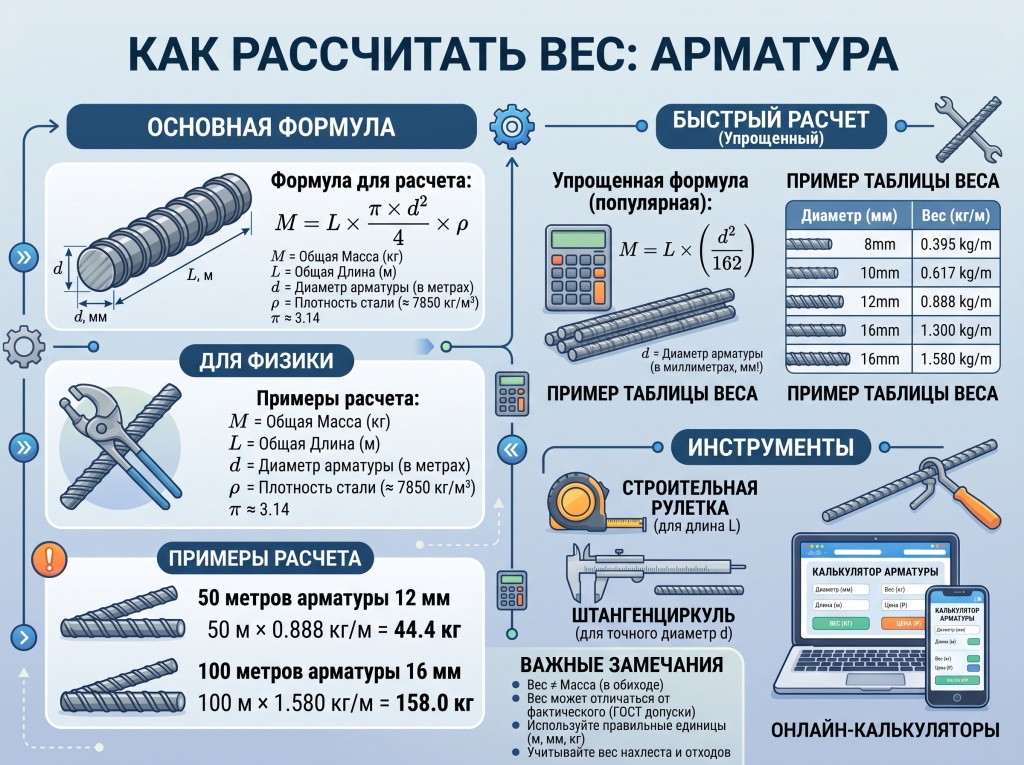

Как рассчитать вес: формулы и инструменты
Расчет веса арматуры необходим для документов, оплаты и логистики. Есть несколько способов: вручную, по таблицам сортамента или через программы.
Основная формула:
$M = \pi \cdot D^2 / 4 \cdot \rho$
где $M$ – масса, $D$ – диаметр в метрах, $\rho$ – плотность стали (7850 кг/м³).
На практике проще пользоваться готовыми таблицами сортамента арматуры. Для больших объемов или сложных проектов ручной подсчет трудоемкий. Удобны онлайн-калькуляторы веса и стоимости металла. Достаточно ввести диаметр, длину и количество арматуры, и система рассчитает общий вес и стоимость. Это экономит время и снижает риск ошибок.
Калькуляторы полезны для сравнения вариантов: можно быстро оценить изменение массы при замене диаметра (например, с 12 мм на 14 мм), помогая оптимизировать бюджет. Многие сервисы учитывают рыночные цены.
Важно: При расчете общего веса партии арматуры учитывайте обрезки. Рекомендуется закладывать запас 3–5% на технологические потери, чтобы избежать нехватки материала в ответственный момент.
Особенности применения в различных конструкциях
Назначение диктует требования к характеристикам. Выбор позиций из сортамента арматуры зависит от типа объекта.
-
Фундаменты частных домов. Чаще всего используется прокат классов А400 и А500С диаметром 10–16 мм. Фундамент испытывает значительные нагрузки, поэтому важна высокая прочность на разрыв. Стержни связываются в пространственный каркас. Для вязки иногда применяется гладкий прокат 6–8 мм, который лишь фиксирует положение рабочих стержней.
-
Плиты перекрытия. Нагрузка распределяется равномерно. Используется сетка из прутков небольшого диаметра (часто 8–10 мм) с определенным шагом. Шаг зависит от расчетной нагрузки и толщины плиты: чем меньше шаг, тем выше несущая способность.
-
Стены и колонны. Основную нагрузку несут продольные стержни по углам и вдоль граней. Поперечные элементы (хомуты) удерживают продольные стержни от выпучивания и воспринимает сдвигающие усилия. Диаметр продольного проката в многоэтажных зданиях может достигать 20–32 мм и более, согласно требованиям сортамента для высотных конструкций.
-
Дороги и тротуары. Армирование бетонных плит покрытия предотвращает растрескивание от температурных деформаций и транспорта. Часто используется композитный или стальной прокат малых диаметров, устойчивый к коррозии из-за контакта с влагой и реагентами.
Трубопроводная и запорная арматура: отличия от строительной
Важно разграничивать понятия. Слово «арматура» используется в разных отраслях, но строительный сортамент касается только проката для бетона.
-
Строительный прокат усиливает бетонные конструкции.
-
Трубопроводная арматура – устройства на трубопроводах для регулирования потока, перекрытия доступа, контроля давления. К ней относятся задвижки, вентили, краны, клапаны.
Классификация трубопроводной арматуры по назначению:
-
Запорная. Полностью перекрывает поток (шаровые краны, задвижки). Должна обеспечивать герметичность.
-
Регулирующая. Изменяет параметры потока (расход, давление).
-
Предохранительная. Защищает систему от превышения давления, сбрасывая излишки среды.
-
Распределительная и обратная. Направляют поток или предотвращают его движение в обратную сторону.
Существуют также специальные виды, например, фонтанная арматура для нефтегазовой отрасли (работает в экстремальных условиях) и газовая арматура (требует повышенной герметичности и искробезопасности).
Строительный прокат и трубопроводные устройства не имеют ничего общего ни по материалу, ни по функции. Путаница недопустима: заказ не того типа остановит работу. Всегда уточняйте вид продукции у поставщиков, чтобы не перепутать строительный сортамент с трубной фурнитурой.
Арматура диаметром 12 мм для фундаментов

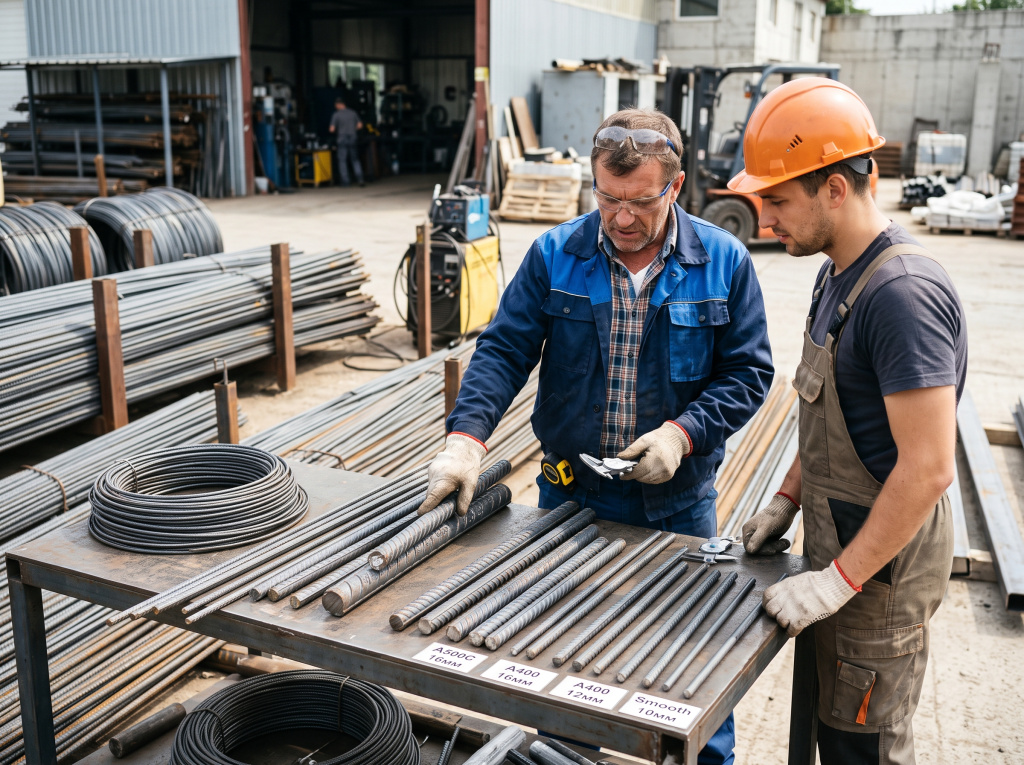

Выбор материала: практические рекомендации
Выбор проката влияет на безопасность и долговечность. Учитывайте тип конструкции, нагрузки, условия эксплуатации и бюджет.
-
Изучите проект. В документации указаны требуемые классы, диаметры и количество. Отступать от них без согласования с проектировщиком нельзя. Если проекта нет (частное строительство), руководствуйтесь СНиП и рекомендациями специалистов, подбирая аналоги из сортамента.
-
Проверьте маркировку арматуры. Качественная продукция имеет четкую маркировку (наклейка или выдавливание) с указанием производителя, класса прочности и диаметра. Отсутствие маркировки может свидетельствовать о несоответствии стандартам сортамента.
-
Визуальный осмотр. Поверхность рифленого проката должна быть чистой, без трещин, расслоений и крупных дефектов. Ребра – ровные и равномерные. Гладкие изделия – без глубоких царапин. Легкий налет ржавчины допустим и даже полезен для сцепления с бетоном, но очаговая коррозия, уменьшающая сечение, недопустима.
-
Геометрия. Стержни должны быть прямыми, без изгибов и скручиваний. Отклонение от прямолинейности затрудняет монтаж. Проверьте диаметр штангенциркулем в нескольких местах: он должен соответствовать номиналу в пределах допусков ГОСТ, указанных в сортаменте.
-
Документы. Запросите сертификат качества и паспорт на партию. В них указаны результаты лабораторных испытаний, подтверждающие класс прочности и химический состав. Наличие документов – признак добросовестности поставщика.
Композитная арматура: альтернатива стали
Композитный прокат (стеклопластиковый, базальтопластиковый) изготавливается из волокон, пропитанных полимерной смолой. Его сортамент отличается от стального.
Преимущества арматуры:
-
Малый вес (в несколько раз легче стали), что облегчает транспортировку и монтаж.
-
Абсолютная коррозионная стойкость. Идеален для агрессивных сред: морская вода, химпроизводства, дороги с реагентами.
Недостатки арматуры:
-
Низкий модуль упругости по сравнению со сталью (большая деформативность под нагрузкой). Ограничивает применение в конструкциях, где важна жесткость.
-
Плохо работает на срез и сжатие. Использование должно быть обосновано расчетами.
-
При замене стали на композит нельзя просто брать тот же диаметр из стандартного сортамента. Необходим перерасчет: часто требуется композитный стержень большего диаметра для аналогичной несущей способности.
Композитный прокат не может полностью заменить стальной во всех областях. Он является хорошим дополнением в специфических условиях, но для большинства несущих конструкций жилых и промышленных зданий сталь остается основным и проверенным материалом, чей сортамент хорошо изучен и нормирован.
Сортамент строительного проката – не просто набор цифр, а важный инструмент обеспечения качества и безопасности строительства. Понимание классификации арматуры, знание весовых характеристик и умение подбирать материал по диаметру и классу прочности позволяют избегать ошибок, экономить ресурсы и создавать надежные конструкции.
ГОСТ 34028-2016 устанавливает четкие рамки производства, гарантируя потребителю предсказуемое качество. Использование данных из сортамента (через таблицы или онлайн-калькуляторы) упрощает работу инженеров и снабженцев, делая расчеты быстрыми и точными.
Независимо от масштаба объекта: частный дом или промышленный гигант – внимание к деталям при выборе проката окупается долговечностью здания. Скрытый, но самый важный элемент железобетона требует тщательного подхода. Его качество и правильный подбор определяют срок службы сооружения.
Используйте проверенных поставщиков, требуйте сертификаты и не экономьте на материалах, отвечающих за безопасность. Грамотный подход к выбору проката согласно сортаменту – это инвестиция в спокойствие и уверенность в завтрашнем дне.
