Вес ПВЛ - полная таблица массы 1 м² по маркам и толщинам с онлайн-калькулятором
Содержание:
- Полная таблица веса ПВЛ по маркам
- Как посчитать вес листа и партии
- От чего зависит масса просечно-вытяжного листа
- Где нужны таблицы веса ПВЛ
- Частые вопросы

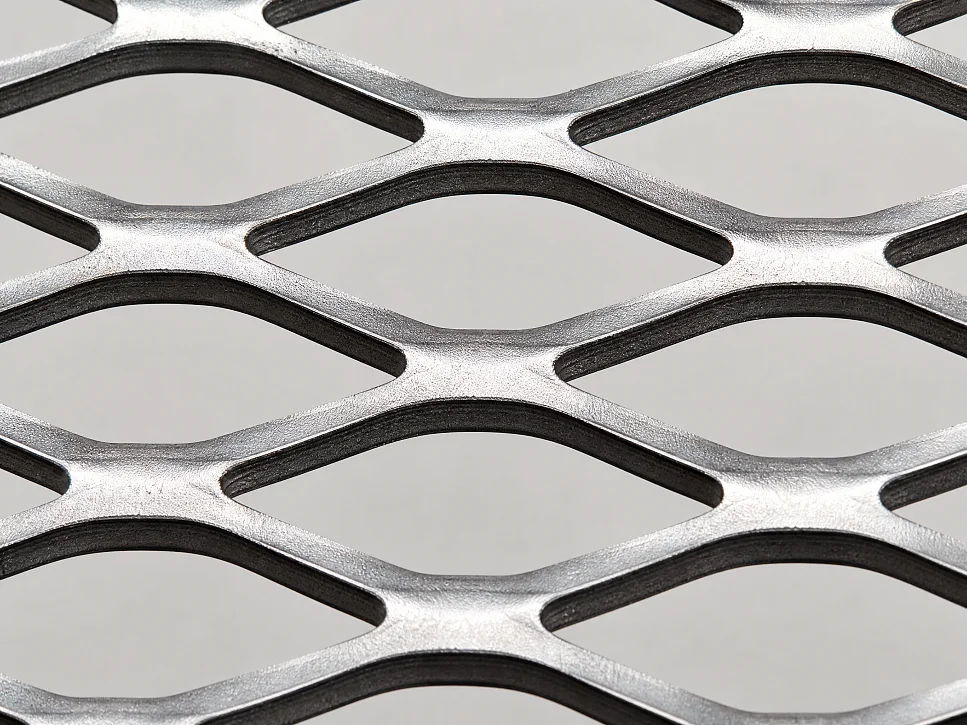

Просечно-вытяжной лист, или ПВЛ - это разновидность листового металлопроката, которую получают одновременной просечкой и вытяжкой цельной стальной заготовки. После обработки поверхность покрывается ромбовидными либо чешуйчатыми ячейками. Материал становится легче сплошного листа той же толщины, но жесткость почти не теряет. Заодно падает расход стали, снижается масса конструкции, а сама поверхность перестает быть скользкой.
ПВЛ 606
Делают ПВЛ обычно из низкоуглеродистой стали марки Ст3, реже - из нержавейки или алюминия под отдельные задачи. От марки стали зависит плотность, а с ней и вес квадрата при равной геометрии. Нержавеющий лист выходит чуть тяжелее обычного, алюминиевый - заметно легче. Поэтому в таблицах ГОСТа приводят цифры для стандартной углеродистой стали, а для других сплавов их пересчитывают через плотность.
Главная характеристика при выборе - масса одного квадратного метра. Этим показателем пользуются и производители, и поставщики, и проектировщики, и строители. По нему:
-
считают стоимость партии;
-
прикидывают нужный объем металла;
-
подбирают транспорт под перевозку;
-
оценивают нагрузку на несущие элементы.
Теоретическую массу берут из нормативных документов, и зависит она от геометрии конкретной марки. При производстве допускаются небольшие отклонения, поэтому фактический вес отдельных листов слегка расходится с расчетным.
Знать массу приходится при проектировании лестничных маршей, технологических площадок, переходов, настилов, ограждений, вентиляционных коробов, платформ обслуживания оборудования и прочих металлоконструкций. Даже пара лишних кг на квадратный метр при площади покрытия 200-300 кв. м оборачивается разницей в сотни килограммов по общей нагрузке.
ПВЛ 508
При закупке крупных партий расчет веса подсказывает и стоимость доставки. Партию массой 950 кг увезет машина грузоподъемностью 1,5 т, а груз в 4200 кг потребует уже совсем другого транспорта. Поэтому таблицы массы ПВЛ встречаются почти в каждом техническом каталоге металлопроката.
Полная таблица веса ПВЛ по маркам
У каждой марки просечно-вытяжного листа в наличии на предприятиях и в магазинах своя геометрия. Марки различаются толщиной исходной заготовки, величиной подачи, размером вытяжки и высотой готового листа. Эти параметры и задают массу квадратного метра. Ниже собраны самые ходовые марки, которые чаще всего выпускают на российских предприятиях.
В таблице для каждой марки сведены толщина исходной заготовки, величина подачи, шаг ячейки, высота готового листа и размер вытяжки. По этим цифрам легко понять, чем один типоразмер отличается от соседнего и откуда берется прибавка веса от серии к серии.
|
Марка |
Масса 1 кв.м, кг |
Толщина заготовки, мм |
Подача, мм |
Шаг ячейки, мм |
Толщина готового листа, мм |
Размер вытяжки, мм |
|
ПВЛ 306 |
12,9 |
3 |
6 |
90 |
8 |
30 |
|
ПВЛ 308 |
14,6 |
3 |
8 |
90 |
8 |
30 |
|
ПВЛ 310 |
16,4 |
3 |
10 |
90 |
8 |
30 |
|
ПВЛ 406 |
15,7 |
4 |
6 |
90 |
12 |
30 |
|
ПВЛ 408 |
17,3 |
4 |
8 |
90 |
12 |
30 |
|
ПВЛ 410 |
19,7 |
4 |
10 |
90 |
12 |
30 |
|
ПВЛ 506 |
20,9 |
5 |
6 |
110 |
16 |
30 |
|
ПВЛ 508 |
24,7 |
5 |
8 |
110 |
16 |
30 |
|
ПВЛ 510 |
28,6 |
5 |
10 |
110 |
16 |
30 |
|
ПВЛ 606 |
25,5 |
6 |
6 |
125 |
20 |
30 |
|
ПВЛ 608 |
30,1 |
6 |
8 |
125 |
20 |
30 |
|
ПВЛ 610 |
34,9 |
6 |
10 |
125 |
20 |
30 |
-
Серия 300 - самые легкие листы. Из них делают защитные экраны, вентиляционные решетки, легкие настилы и декоративные конструкции. Квадратный метр весит от 12,9 до 16,4 кг, так что общая масса изделия остается небольшой.
-
Серия 400 считается универсальной. Такие листы идут на лестничные площадки, переходы, наружные лестницы, смотровые мостики и всевозможные ограждения. При толщине заготовки 4 мм квадратный метр тянет примерно на 15,7-19,7 кг в зависимости от марки.
-
Серия 500 рассчитана на нагрузки посерьезнее. Ее ставят на производствах, в энергетике, нефтегазе, металлургии, на химических объектах и складских комплексах. Масса квадрата держится в пределах 20,9-28,6 кг.
-
Самые тяжелые - марки серии 600. У них высокая несущая способность, поэтому берут их там, где нужен запас прочности с хорошим резервом. Квадратный метр доходит почти до 35 кг, и при проектировании этот вес приходится закладывать в нагрузку на каркас.
При выборе стоит смотреть не только на массу, но и на габариты листов. Чаще в номенклатуре встречаются форматы 1000x2000, 1000x2500, 1000x3000, 1250x2500 и 1500x3000 мм. По индивидуальному заказу многие заводы режут и другие размеры, если оборудование позволяет.
ПВЛ 306
Стандартная длина листа обычно кратна метру, а ширина подбирается под рулон или под ширину пресса. При раскрое под конкретный проект остается обрезь, и ее вес тоже полезно прикинуть заранее, чтобы не переплачивать за металл, который уйдет в отход.

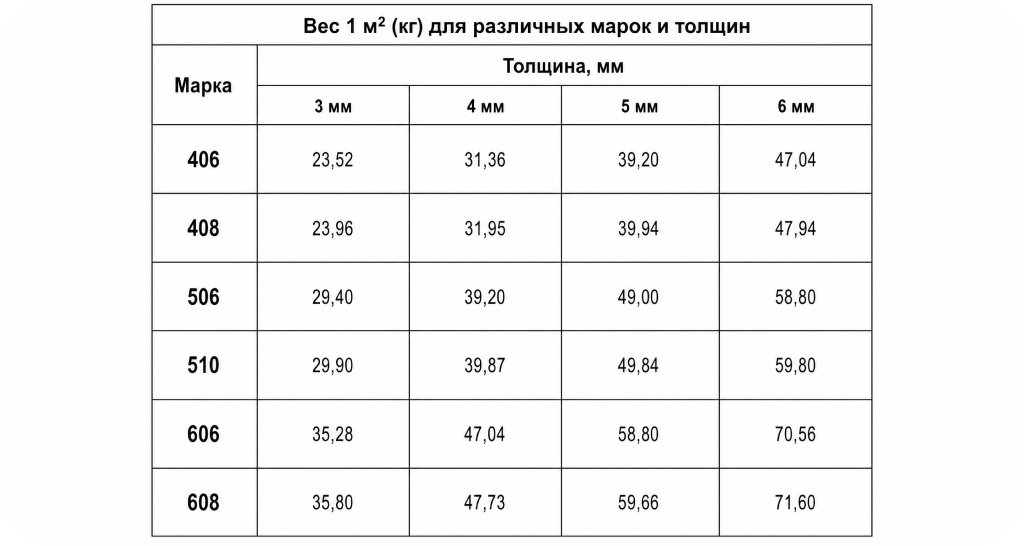

Как посчитать вес листа и партии
Определить массу просечно-вытяжного листа можно за пару минут, зная габариты и нормативный вес квадратного метра. Инженерные расчеты тут не нужны. Достаточно найти площадь листа и умножить ее на массу 1 кв.м выбранной марки. Можно использовать и онлайн-калькулятор веса металла. Площадь считают в квадратных метрах, а если длина и ширина заданы в миллиметрах, их сперва переводят в метры:
-
Возьмем лист ПВЛ 406 размером 1000x2000 мм, то есть 1x2 м. Площадь выходит 2 кв.м. Норматив для этой марки - 15,7 кг на квадрат, значит лист весит 31,4 кг. Вдвоем его поднимут без напряжения, а партия из 30 листов потянет уже на 942 кг.
-
Или ПВЛ 508 размером 1250x2500 мм. В метрах это 1,25x2,5 м, площадь 3,125 кв.м. При норме 24,7 кг на квадрат лист весит 77,2 кг. Партия из 20 штук набирает около 1544 кг, и под доставку нужна машина хотя бы на 2 т.
-
Или партия ПВЛ 506, лист 1000x3000 мм. Площадь одного изделия 3 кв.м, норма 20,9 кг, вес листа 62,7 кг. Для 48 листов масса набегает 3009,6 кг, а это примерно 3,01 т.
Еще пример под крупный заказ. Нужно перекрыть площадку 180 кв.м листом ПВЛ 610 с массой квадрата 34,9 кг. Общий вес выходит 180 x 34,9 = 6282 кг, то есть около 6,28 т. Под такую партию берут уже среднетоннажный грузовик, а разгрузку планируют с краном или погрузчиком, потому что вручную столько металла не перекидать.
С переводом килограммов в тонны тоже все просто. 500 кг превращаются в 0,5 т, 1000 кг - в 1 т, 1850 кг - в 1,85 т, а 4320 кг - в 4,32 т. Такой пересчет помогает заранее подобрать транспорт, прикинуть цену перевозки и не уйти в перегруз.
ПВЛ 408 и 506 для тяжелых настилов
К чистому весу металла при расчете каркаса добавляют массу крепежа, обрамляющих уголков и опорных элементов. На больших настилах это уже не мелочь - десятки килограммов болтов, прижимов и рамок ложатся сверху и тоже давят на балки.
Для одного-двух листов стандартного размера хватает таблицы. А когда в заказе несколько десятков позиций разных марок, удобнее свести все в расчет заранее - так меньше шансов ошибиться в смете.

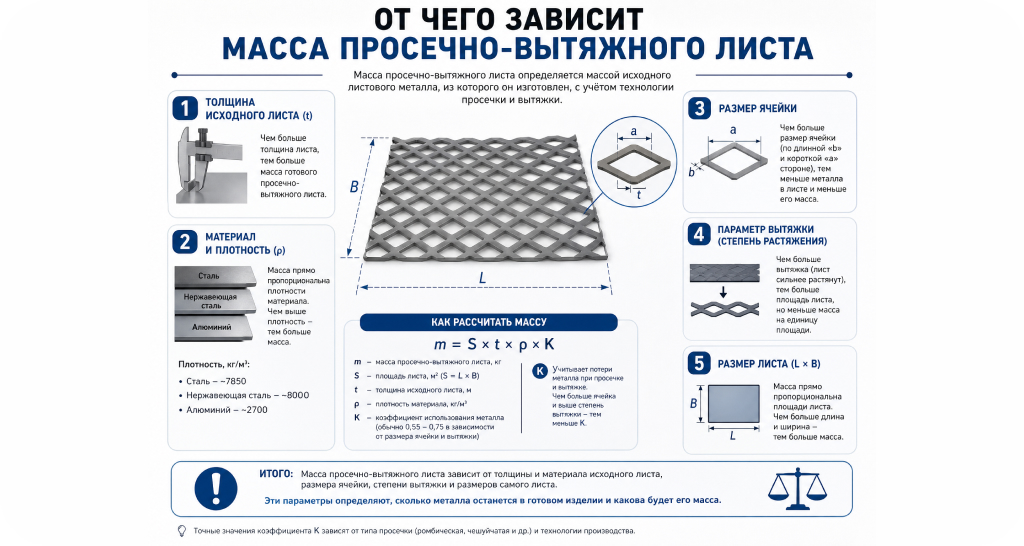

От чего зависит масса просечно-вытяжного листа
Вес ПВЛ складывается сразу из нескольких параметров. Два листа с одинаковыми наружными размерами вполне расходятся по массе чуть ли не в полтора раза. Поэтому при выборе смотрят не только на площадь, но и на конструкцию. Плотность самой стали при этом почти не меняется - около 7850 кг на кубометр, поэтому геометрия листа решает практически все.

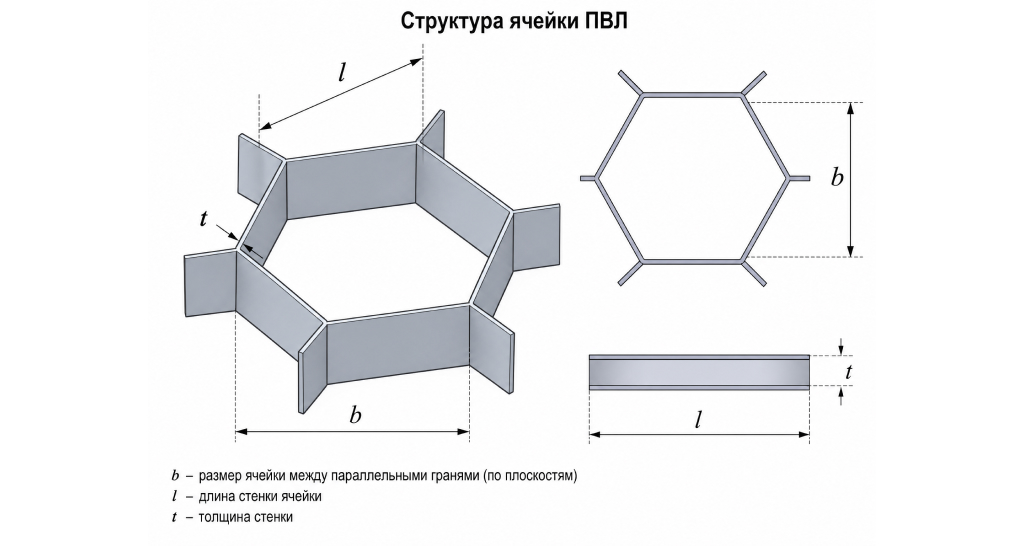

Меняя толщину, шаг ячеек и вытяжку, производитель регулирует, сколько металла останется на квадрате, и тем самым двигает вес готового изделия. Сильнее всего на итоговый вес влияют такие вещи:
-
толщина исходного металла, ведь чем толще заготовка, тем больше стали остается после просечки и вытяжки;
-
марка со своей геометрией - размеры ячеек, высота листа и объем металла на единицу площади;
-
шаг ячеек, потому что при частых перемычках металла в листе больше, а вес выше;
-
подача, задающая расстояние между рядами просечек и форму ромбовидных отверстий;
-
размер вытяжки, от которого зависит, насколько сильно поменяются геометрия и свойства листа;
-
габариты готового изделия, ведь масса квадрата постоянна, а общий вес растет вместе с площадью.
Свою поправку вносит и само производство. Оборудование на разных заводах дает неодинаковую точность, поэтому реальные размеры перемычек, высота вытяжки и геометрия ячеек чуть-чуть гуляют от партии к партии. Нормативы вдобавок закладывают допуски по толщине металла и размерам листов, так что фактический вес партии слегка отходит от расчетного.
Отдельно стоит помнить про покрытие. Голый черный металл и оцинкованный лист различаются по весу - слой цинка прибавляет к массе немного, но при больших площадях набегает ощутимо. Порошковая окраска добавляет еще меньше, зато влияет на срок службы во влажной среде. При точных расчетах эту прибавку закладывают отдельно, хотя в бытовых прикидках ею часто пренебрегают.
ПВЛ 406
Стоит развести теоретическую и фактическую массу. Первую берут из нормативных таблиц. Ее применение актуально при проектировании, расчетах и в документации. Вторую получают уже после изготовления, взвешивая готовую продукцию. Она и идет в дело при приемке листового металлопроката, контроле поставки и взаиморасчетах поставщика с покупателем.

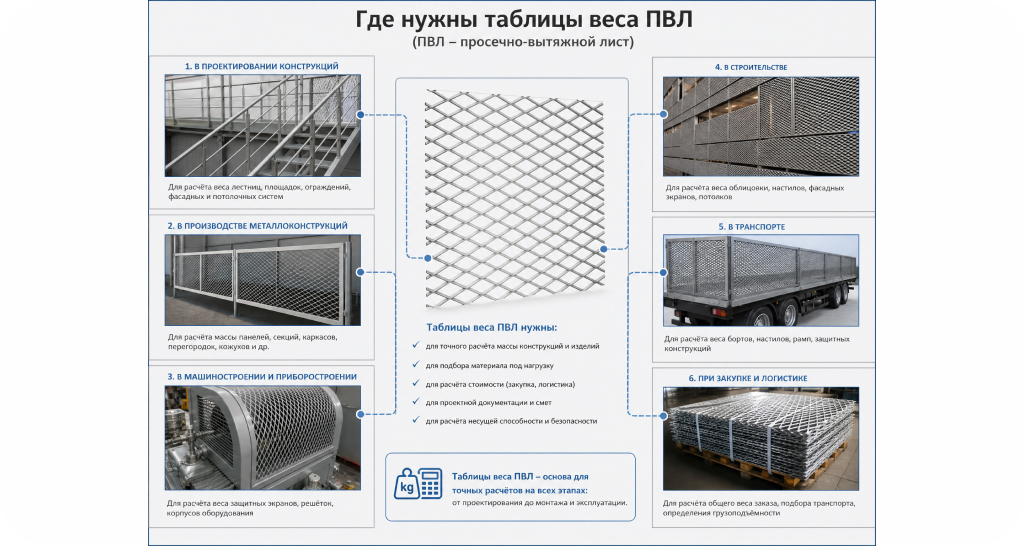

Где нужны таблицы веса ПВЛ
Данные о массе просечно-вытяжного листа нужны на каждом этапе работы с металлопрокатом - от чертежа до монтажа. По нормативным таблицам быстро определяют вес одного листа, целой партии или будущего изделия, минуя долгие расчеты:
-
Обычно цифры требуются при покупке. Цену ПВЛ обычно считают от массы, поэтому объем закупки прикидывают еще до оформления заказа. Нужно 120 кв.м материала с нормой 20,9 кг/кв.м - общий вес выходит около 2508 кг, дальше остается умножить его на цену килограмма или тонны.
-
Не обойтись без расчета и при перевозке. У машин есть лимит по грузоподъемности, а заранее посчитанная масса подсказывает подходящий транспорт. Для 900-1200 кг сгодится малотоннажник, а 8-10 т уже просят технику посолиднее.
-
Проектировщики берут таблицы, когда считают постоянные нагрузки на конструкции. Настил площадью всего 40-50 кв.м порой весит за тонну, и этот вес учитывают при подборе балок, колонн, швеллеров, двутавров и остального каркаса.
-
Широко разошелся ПВЛ в лестницах. Поверхность хорошо цепляет подошву, не задерживает воду, снег и грязь, да еще и прочная. Отсюда маршевые лестницы, межэтажные площадки, пожарные выходы и наружные эвакуационные конструкции.
-
Идет материал и на технологические площадки обслуживания оборудования. Такие встречаются на электростанциях, НПЗ, складах, заводах, в цехах и логистических центрах. Ячеистая поверхность снижает риск поскользнуться даже там, где на нее попадают вода, масла или производственные жидкости.
-
Охотно берут просечно-вытяжной лист и на транспортных объектах. Из него делают перронные площадки, трапы, ступени эстакад, настилы на мостах и путепроводах. Вода и наледь сквозь ячейки уходят вниз, а не копятся на поверхности, и зимой ходить по такому настилу безопаснее, чем по гладкому металлу.
-
Пригодился ПВЛ и в сельском хозяйстве - из него собирают полы в загонах, решетчатые настилы для сушки зерна, ограждения ферм. В коммунальном хозяйстве лист ставят на ливневки, приямки и защитные короба, где сплошной металл быстро забился бы грязью.
Настилы и переходные мостики - тоже частый случай. За счет жесткости при небольшой массе ПВЛ ставят у резервуаров, трубопроводов, насосных станций, вентиляционных камер и промышленного оборудования. Из него же собирают ограждения, защитные экраны, клетки безопасности, перегородки, вентиляционные панели и фасадные элементы, ведь металл пропускает свет и воздух, но держит удар. На складах лист идет на антресоли, грузовые площадки и сервисные зоны, а на стройке - на временные переходы, наружные лестницы и вспомогательные конструкции.
Выходит, без таблиц массы не обойтись почти никому в стройке - ни проектировщикам, ни инженерам, ни сметчикам, ни снабженцам, ни логистам, ни тем, кто варит и монтирует металлоконструкции.
Частые вопросы
Как узнать вес одного листа ПВЛ?
Нужно найти площадь листа в квадратных метрах и умножить ее на нормативную массу марки. Лист 1000x3000 мм дает площадь 3 кв.м. При массе квадрата 20,9 кг весь лист весит 62,7 кг. Способ подходит для любых размеров, хоть стандартных, хоть заказных.
Чем теоретическая масса отличается от фактической?
Теоретическую считают по нормативным параметрам и берут в работу при проектировании, спецификациях, сметах и коммерческих предложениях. Фактическую снимают взвешиванием после выпуска продукции. Расхождение между ними обычно небольшое и упирается в производственные допуски по толщине металла, размерам ячеек, длине и ширине листов.
Влияет ли оцинковка на вес листа?
Влияет, хотя и немного. Цинковый слой прибавляет к массе доли процента, для тонких листов прибавка почти незаметна, а на толстых сериях и больших площадях ее уже стоит учитывать. При точной приемке фактический вес оцинкованной партии обычно чуть выше расчетного по черному металлу.
Какая марка ПВЛ самая ходовая?
Из самых востребованных - ПВЛ 406. У нее удачное сочетание небольшого веса, приличной несущей способности и универсальности. Такой лист берут под лестницы, переходные площадки, настилы, ограждения и разные металлоконструкции. Рядом по популярности держатся ПВЛ 408, ПВЛ 506 и ПВЛ 508, рассчитанные на более серьезные нагрузки.
Нужно ли закладывать запас по весу?
Запас закладывать стоит. К теоретической массе листа прибавляют вес крепежа, опорных уголков и рамок, иногда и слой покрытия. На небольших изделиях разница копеечная, но на площадках в сотни квадратов лишние проценты оборачиваются лишними сотнями килограммов на каркас.
Можно ли посчитать вес без таблицы?
Можно, если знаешь размеры листа и норму массы квадрата для нужной марки. Достаточно вычислить площадь и умножить. Правда, когда в работе несколько типоразмеров, крупные партии и куча разных марок, с готовой таблицей выходит быстрее и надежнее. Так проще прикинуть итоговую массу заказа, оценить нагрузку на конструкцию, подобрать транспорт и не наделать ошибок в ручных подсчетах.
