Стальная полоса: сортамент, ГОСТ, размеры, вес и применение
Время на прочтение статьи: 9 минут.
Дата публикации: 19 октября 2026 г.
Содержание
- Что такое стальная полоса и где ее применяют
- Сортамент стальной полосы по ГОСТ 103-2006
- Марки стали, длина и точность
- Размер, вес и масса стальной полосы
- Как рассчитать массу метра, заготовки и партии
- Как выбрать полосу под задачу
- Горячекатаная полоса и полоса из листа
- Гибка и резка полосы
- Как купить стальную полосу и рассчитать заказ
Стальная полоса - сортовой металлопрокат прямоугольного сечения, из которого в строительстве, машиностроении и на монтажных участках режут пластины, кронштейны, накладки и другие плоские детали. Выбирают ее по шести параметрам:
- ширине;
- толщине;
- марке стали;
- точности прокатки;
- длине заготовки;
- массе партии.
От них зависят прочность изделия, расход металла, трудоемкость обработки и итоговая цена закупки.
Полоса горячекатанная
Основной документ для горячекатаного проката общего назначения - ГОСТ 103-2006. В России он действует с 1 июля 2009 года и заменил ГОСТ 103-76. Стандарт охватывает полосу толщиной от 4 мм до 80 мм и шириной от 10 мм до 200 мм. Не каждое сочетание ширины и толщины из этого диапазона есть в сортаменте, поэтому наличие нужного типоразмера проверяют по таблице размеров самого стандарта.
Что такое стальная полоса и где ее применяют

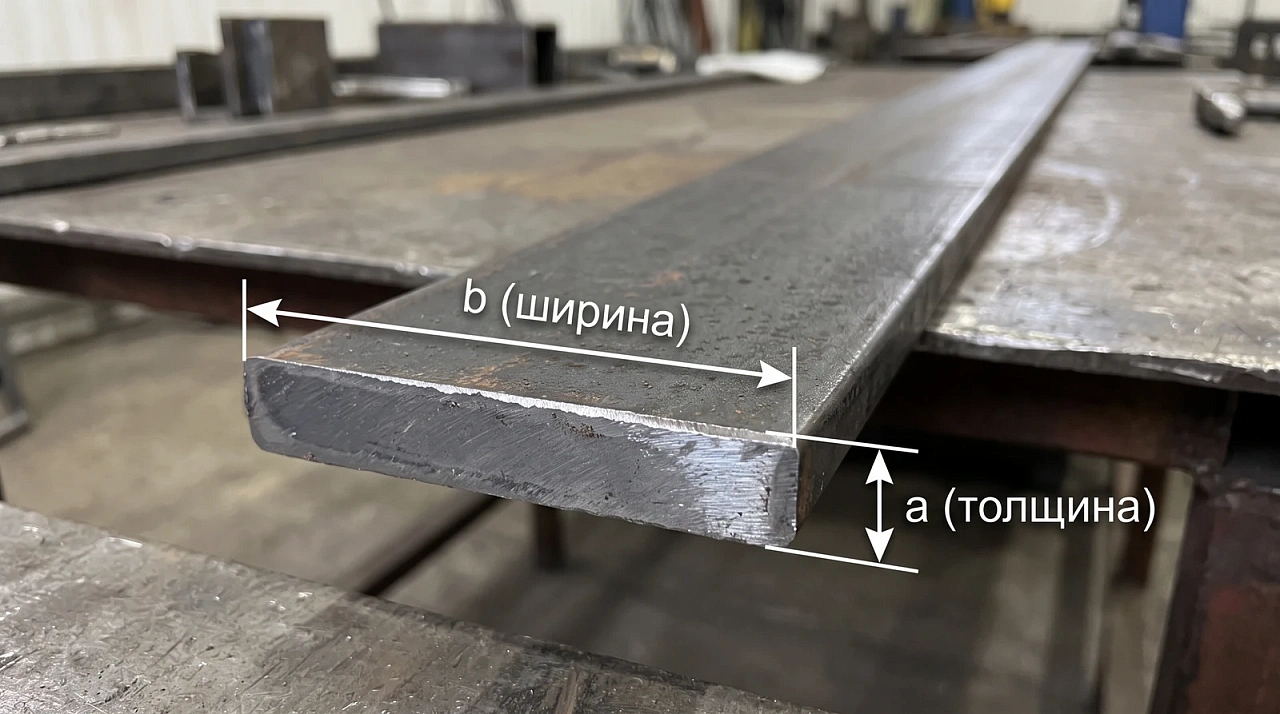

Размеры полосы записывают как «ширина x толщина» или наоборот. В заказе порядок лучше указать явно, иначе легко перепутать ширину с толщиной. Возьмем полосу 40 x 4 мм. Ширина у нее 40 мм, толщина 4 мм, площадь сечения 160 кв.мм., а 1 м весит около 1,256 кг. Этих цифр хватает, чтобы прикинуть потребность в металле до того, как купить первую партию.
Полосу берут для следующих задач:
- строительство - закладные детали, соединительные пластины, кронштейны, опорные и усиливающие элементы металлоконструкций;

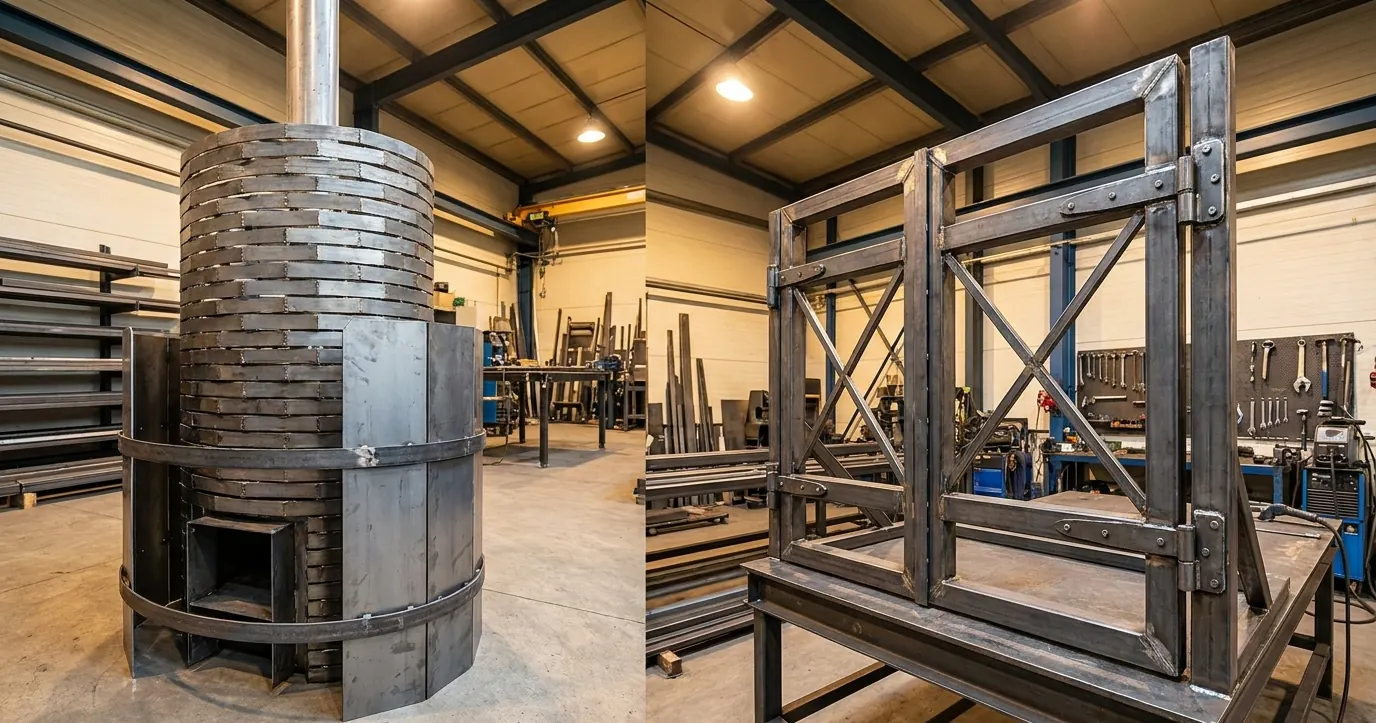

- ограждение и ворота - калитки, петли, декоративные решетки, накладки и элементы крепления;
- машиностроение - плоские заготовки для деталей механизмов, корпусов и оснастки;

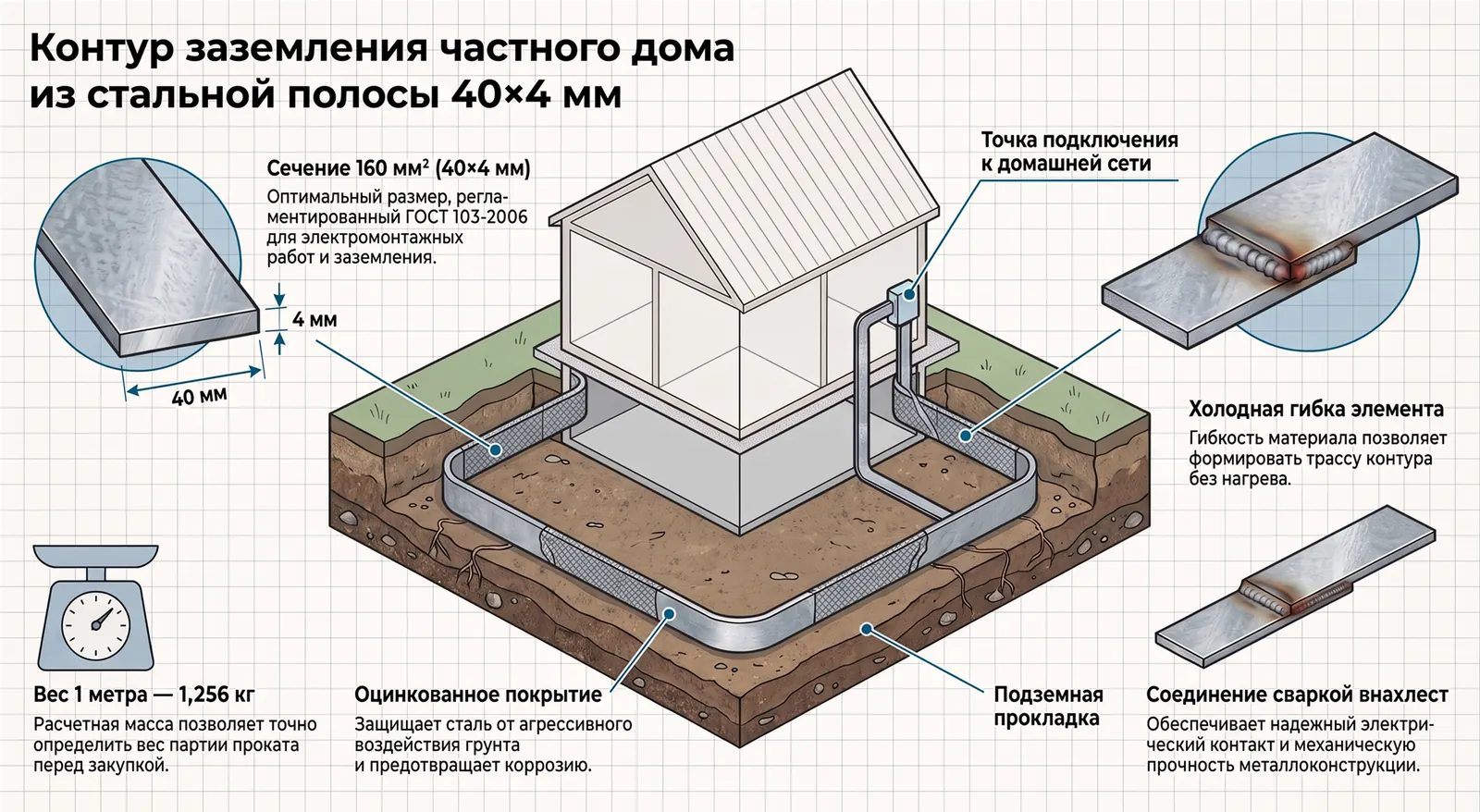

- электромонтаж - монтажные пластины, крепление кабельных конструкций и заземление, где контур заземления нередко собирают из полосы 40 x 4 мм;
- производство крепежных изделий - специальный полосовой прокат для горячей и холодной штамповки гаек;
- ремонт - накладки, усиливающие пластины, переходники и нестандартные детали.
В частном строительстве востребованы тонкие полосы шириной 20-50 мм, а для массивных соединительных деталей берут 60-150 мм при толщине 6-12 мм. Это ориентиры для предварительного подбора, а не требования к несущим конструкциям. Заменить полосой любой профиль не получится. Для несущих элементов нужен проект с нагрузками, способом закрепления, длиной пролета и условиями эксплуатации, а одних размеров для подтверждения прочности мало.
Сортамент стальной полосы по ГОСТ 103-2006
Сортамент - перечень типоразмеров с нормируемой массой метра, допусками и условиями поставки. Для стальной полосы ГОСТ 103-2006 задает номинальные толщину и ширину, справочную массу 1 м, предельные отклонения, форму сечения и классы точности. Когда полосу нужно сравнить с кругом, квадратом или шестигранником, удобно открыть сортамент сортового проката целиком и смотреть позиции рядом.
Полоса нержавеющая
По назначению прокат делят на три группы:
- ОН - общего назначения;
- ГШГ - для горячей штамповки гаек;
- ХШГ - для холодной штамповки гаек.
Заготовку для штамповки нельзя подменять обычной полосой, у нее другие требования к геометрии и технологическим свойствам.
Точность прокатки задается отдельно по толщине и по ширине. Для толщины действуют обозначения БТ1, БТ2, БТ3 (повышенная точность) и ВТ1, ВТ2, ВТ3 (обычная), для ширины - БШ1-БШ3 и ВШ1-ВШ3. Допуски берут из таблиц стандарта под свой номинальный размер.
По согласованной спецификации изготавливают и промежуточные размеры, в том числе кратные 0,5 мм, с допусками ближайшего меньшего размера. Так же поступают с полосой толщиной 4 мм и 5 мм любой ширины и с полосой шириной 56 мм толщиной до 36 мм. Если деталь нужно вырезать шириной ровно 40 мм и затем обработать кромки на станке, заранее выясните допуск на заготовку и припуск под обработку.
Марки стали, длина и точность
ГОСТ 103-2006 регламентирует сортамент и геометрию, а химический состав в нем не нормируется. Марка стали, механические свойства и правила приемки определяются другими документами. Для полосы общего назначения обычно берут углеродистую сталь обыкновенного качества, например Ст3сп или Ст3пс. ГОСТ 535-2005 описывает требования к углеродистому прокату обыкновенного качества, а ГОСТ 103-2006 отвечает только за размеры, и друг друга эти документы не заменяют.
Уголок равнополочный
Из углеродистой стали обыкновенного качества полосу выпускают длиной от 2 м до 12 м, из качественной углеродистой и легированной - от 2 м до 6 м. По длине стандарт различает мерный прокат (МД), кратный мерной длине (КД), немерный (НД), ограниченный (ОД) и рулонный (РД). Для вариантов МД1, КД1 и ОД1 допускается до 5% немерной длины в массе партии.
Размер, вес и масса стальной полосы
Масса полосы складывается из ширины, толщины, длины и плотности стали. Справочные значения в ГОСТ считают при плотности 7,85 г/см³, то есть 7850 кг/м³. Расчетная масса опирается на номинальные размеры, а фактический вес партии зависит от реальных допусков, поэтому при взвешивании цифры иногда расходятся.

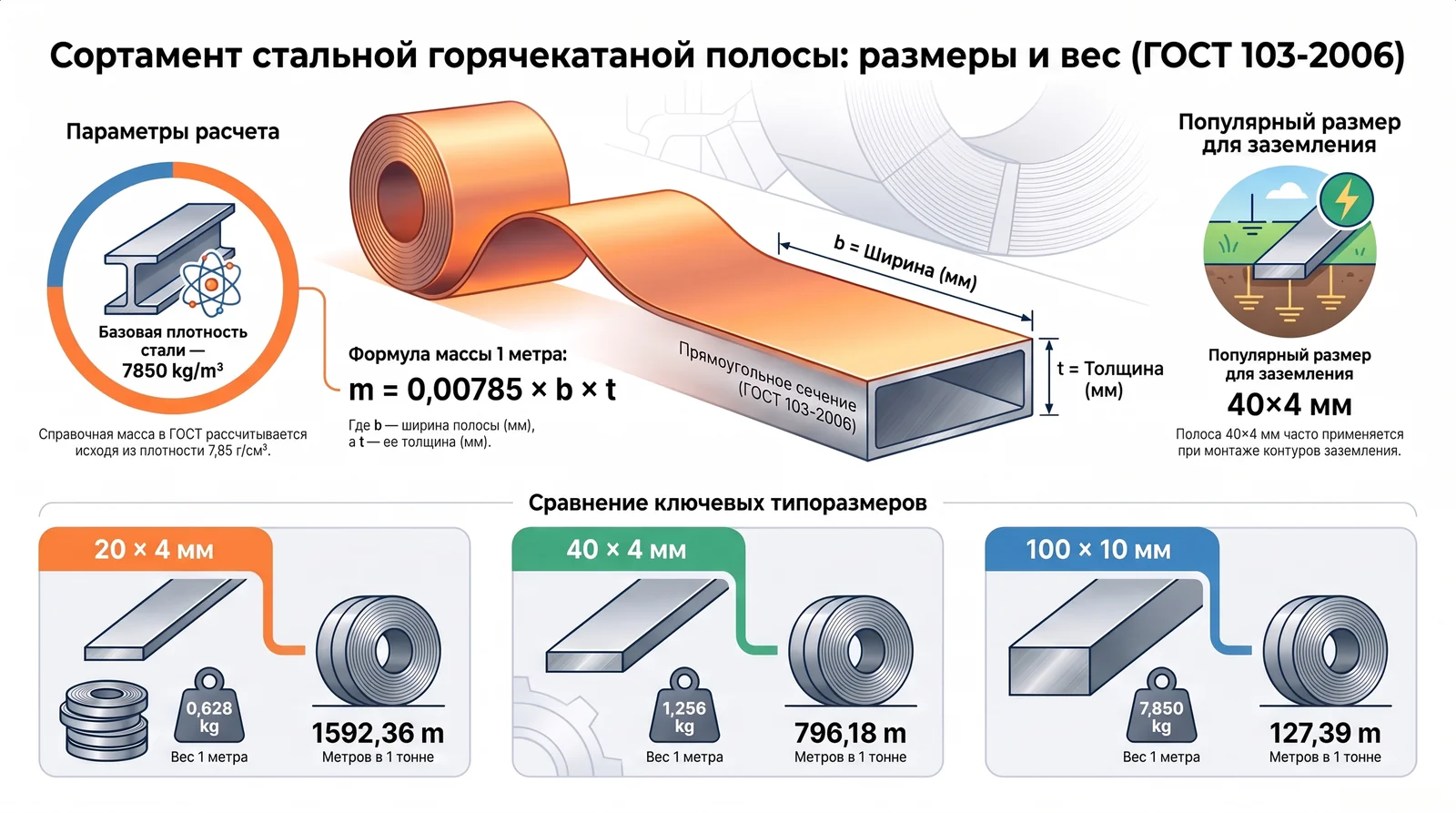

Таблица ниже показывает расчетную массу 1 м, шестиметровой заготовки и метраж в 1 т для типовых размеров. Перед заказом проверьте, что конкретный размер есть в сортаменте.
Квадрат горячекатаный
| Размер, мм | Вес 1 м, кг | Вес 6 м, кг | Метров в 1 т |
|---|---|---|---|
| 20 x 4 | 0,628 | 3,768 | 1592,36 |
| 30 x 4 | 0,942 | 5,652 | 1061,57 |
| 40 x 4 | 1,256 | 7,536 | 796,18 |
| 40 x 5 | 1,570 | 9,420 | 636,94 |
| 40 x 6 | 1,884 | 11,304 | 530,79 |
| 50 x 6 | 2,355 | 14,130 | 424,63 |
| 50 x 8 | 3,140 | 18,840 | 318,47 |
| 60 x 8 | 3,768 | 22,608 | 265,39 |
| 100 x 10 | 7,850 | 47,100 | 127,39 |
| 150 x 10 | 11,775 | 70,650 | 84,93 |
| 200 x 20 | 31,400 | 188,400 | 31,85 |
Полоса 200 x 20 мм тянет на 31,4 кг на метр, а шестиметровая заготовка весит 188,4 кг. С тяжелым прокатом заранее считают грузоподъемность оборудования и способ разгрузки.
Как рассчитать массу метра, заготовки и партии
Для прямоугольной полосы масса 1 м считается по формуле:
m = 0,00785 x b x t,
где:
- m - масса 1 м, кг;
- b - ширина полосы, мм;
- t - толщина полосы, мм;
- 0,00785 - коэффициент плотности стали.
Масса заготовки длиной L (в метрах) равна M = m x L, а масса партии из N штук - Mп = m x L x N.
Допустим, нужно купить 40 полос 40 x 5 мм длиной 6 м. Масса 1 м составит 0,00785 x 40 x 5 = 1,57 кг, одной заготовки - 1,57 x 6 = 9,42 кг, всей партии - 9,42 x 40 = 376,8 кг. При цене 75 руб./кг металл обойдется в 28 260 руб. без доставки и резки. Если продавец называет цену за метр или за штуку, единицу тарификации уточняют и приводят все предложения к одной базе. Быстро сверить цифры можно в калькуляторе металла онлайн, а формулу оставить для контроля.
Площадь сечения тоже годится для расчета. Полоса 40 x 5 мм дает 200 кв.мм., и 200 x 6 x 0,00785 = 9,42 кг, то есть тот же результат. Если партия смешанная, каждую позицию считают отдельно и затем складывают итоги.
Чтобы понять, сколько метров в 1 т, делят 1000 кг на массу 1 м, то есть L = 1000 / m. Для полосы 40 x 5 мм получается около 636,94 м. Тонна полосы 100 x 10 мм - примерно 127 м, а это 21 целая заготовка по 6 м и небольшой остаток. Все значения теоретические, фактический метраж партии отличается.
Как выбрать полосу под задачу
Выбор начинают с геометрии детали. Ширина влияет на площадь соединения и распределение нагрузки, толщина - на жесткость и сопротивление изгибу, длина - на габариты изделия и отходы при раскрое. Затем подбирают марку стали по прочности, пластичности, свариваемости и условиям эксплуатации. На третьем этапе проверяют точность проката и состояние поверхности.
Полоса 40×4

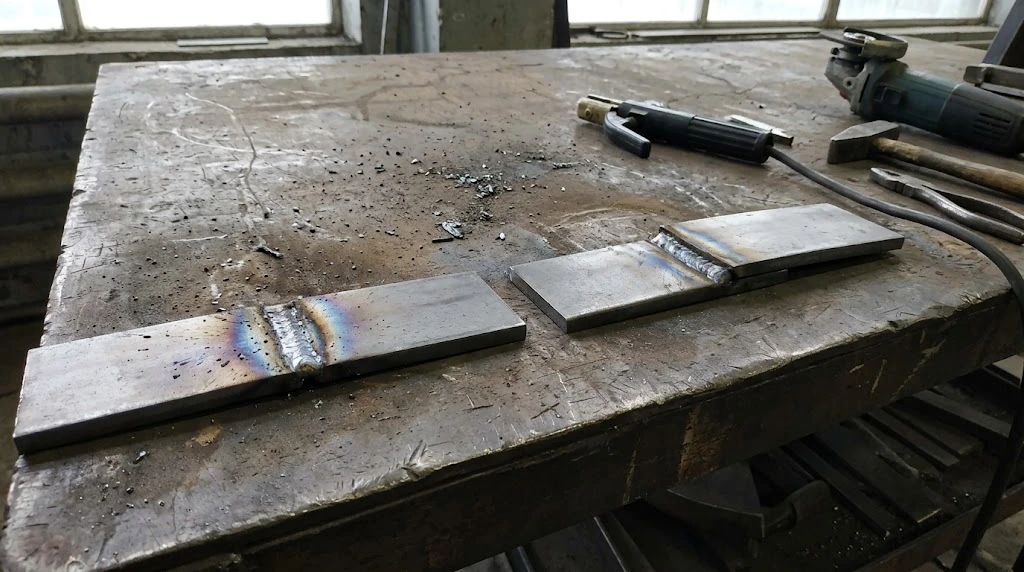

Для сварки учитывают окалину и подготовку кромок, для точных посадок закладывают механическую обработку. Ориентиры в таблице ниже годятся для первого подбора и не заменяют расчет несущей способности.
| Задача | Ориентир по размеру | На что смотреть |
|---|---|---|
| Декоративные элементы ограждения | ширина 20-40 мм, толщина 3-5 мм | толщина 3 мм ниже границы ГОСТ 103-2006, нужен другой прокат или согласованный размер |
| Монтажные пластины и кронштейны | ширина 30-60 мм, толщина 4-8 мм | нагрузка, вылет консоли, отверстия, крепление |
| Усиливающие накладки | ширина 40-100 мм, толщина 6-12 мм | передача усилий, сварные швы, защита от коррозии |
| Контур заземления | от 40 x 4 мм | покрытие, сечение по проекту и нормам |
| Штамповка гаек | специальный прокат | назначение ГШГ или ХШГ |
Пластина 50 x 6 мм весит 2,355 кг/м, шестиметровая заготовка - 14,13 кг. Из нее в теории выходит 24 детали по 250 мм, но с резом 3 мм получается 23 (23 x 250 + 22 x 3 = 5816 мм). Для нагруженного узла одной этой арифметики мало, нужно проверить саму пластину, крепеж и швы с учетом изгиба.
Для работы на улице полосу защищают от коррозии. Ее грунтуют и красят либо оцинковывают, а для агрессивной среды берут сталь с нужной стойкостью. Обычная углеродистая сталь нержавеющей не становится, и условия эксплуатации сказываются на цене обслуживания конструкции.
Горячекатаная полоса и полоса из листа
Полоса по ГОСТ 103-2006 и узкая заготовка, нарезанная из горячекатаного листа, похожи внешне, но изготавливаются по-разному и проверяются по разным документам. Лист по ГОСТ 19903-2015 имеет ширину от 500 мм. Листы выпускают толщиной от 0,4 мм до 160 мм, рулоны - от 1,2 мм до 25 мм. Отличия сводятся к пунктам:
- производство - сортовую полосу прокатывают как отдельный профиль, узкую из листа получают продольной резкой;
- документы - для полосы действует ГОСТ 103-2006, для исходного листа ГОСТ 19903-2015, а качество стали подтверждают отдельными документами;
- кромки - после резки на них остаются следы инструмента, и их иногда приходится зачищать;
- размеры - ширину из листа можно подобрать любую в пределах технологии и допусков, что удобно для нестандартных деталей;
- цена - к стоимости листа прибавляются резка, отходы и обработка кромок.
Для нескольких сотен пластин нестандартной ширины резка листа часто выгоднее. Стандартный размер, который выпускают по ГОСТ 103-2006, лучше сравнивать по предложениям на готовую горячекатаную полосу. Сравнивать нужно не цену тонны, а выход годных деталей, отходы, точность размеров и стоимость доставки.
Гибка и резка полосы

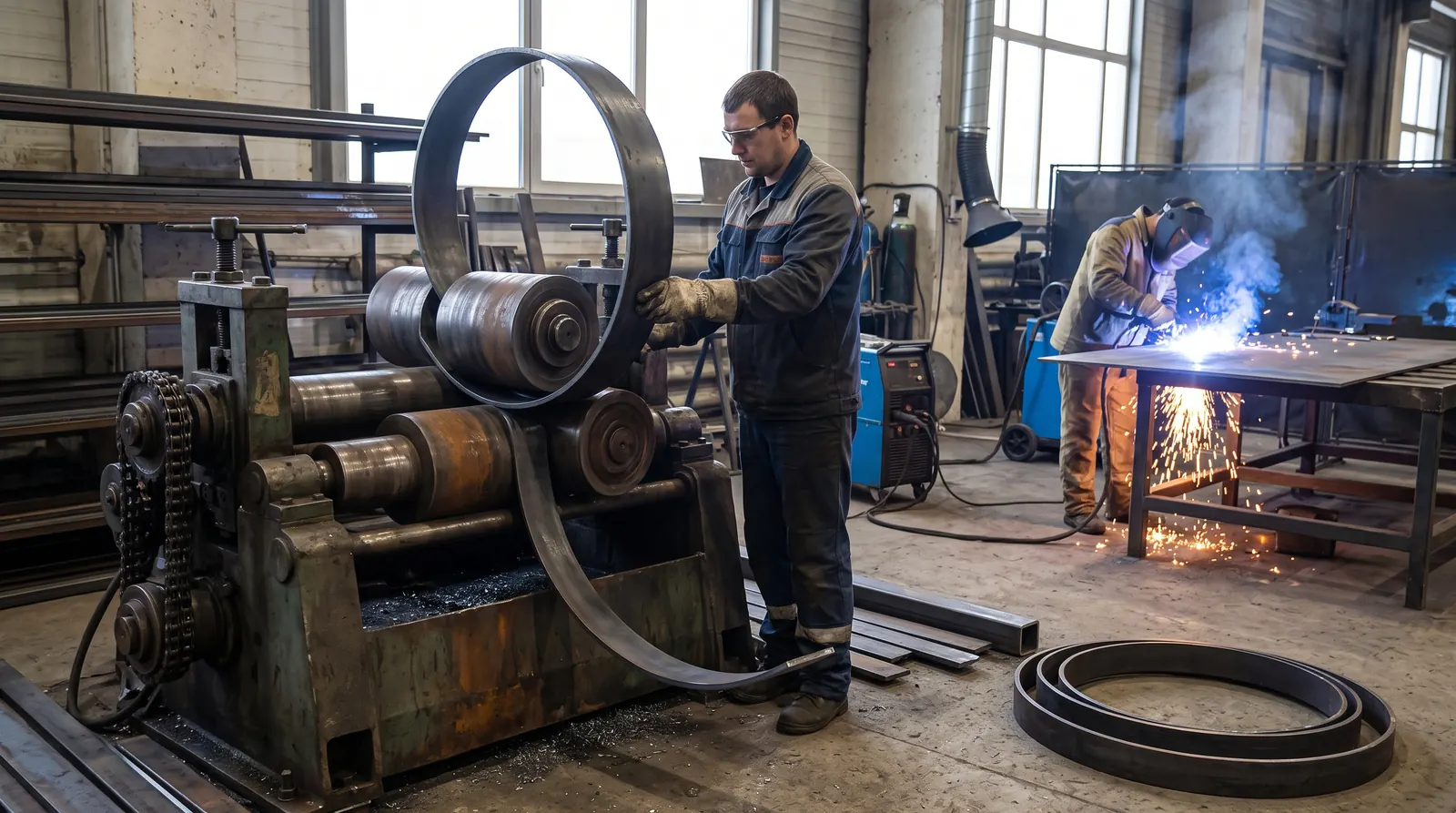

Полоса хорошо поддается холодной гибке. Тонкая узкая полоса достаточно гибкая, чтобы сгибать ее вручную в приспособлении, а для толстой и широкой нужен станок или вальцы. На гибочном оборудовании из полосы гнут рамки, скобы, дуги и кольца. Соединение полос в контуре заземления выполняют сваркой внахлест.
Если своего станка нет, не обязательно покупать целую полосу ради пары деталей. Гнуть и резать металл можно заказать отдельно, а услуги гибки и услуги резки избавляют от возни с оборудованием.
Полоса 50×5
Расчет раскроя не сводится к делению длины заготовки на длину детали. 15 деталей по 400 мм занимают ровно 6000 мм, а 14 резов по 3 мм добавляют 42 мм, поэтому в реальности выходит 14 деталей и остаток 361 мм. Торцы под сварку или обработку тоже забирают часть металла.
Как купить стальную полосу и рассчитать заказ
Перед покупкой определяют тип проката, размер сечения, марку стали, длину заготовок, точность, количество и способ поставки. Так предложения разных поставщиков сравнивают по одинаковым параметрам, а дешевый металл не оказывается негодным по геометрии или документам.
Цену называют за килограмм, тонну, погонный метр или штуку, и перед сравнением ее приводят к одной единице. Полоса 40 x 5 мм по 75 руб./кг стоит около 117,75 руб. за метр и 706,50 руб. за шестиметровую заготовку без резки и доставки.
Перед подтверждением заказа в спецификации сверяют следующие позиции:
- нормативный документ - ГОСТ 103-2006 или другой согласованный стандарт;
- размер сечения - ширину и толщину в миллиметрах в согласованном порядке;
- марку стали - конкретную, под назначение детали;
- точность прокатки - допуски по ширине и толщине, если они влияют на производство;
- длину и количество - мерная или немерная, длина одной полосы, число штук;
- качество - состояние поверхности и кромок, допустимые дефекты;
- документы - сертификат с данными о стали и партии;
- условия поставки - упаковку, доставку, сроки и приемку.
Ширину и толщину при приемке измеряют в нескольких точках, а длину - по всей заготовке. Замеры сравнивают с допусками стандарта, а не только с номиналом. ГОСТ 103-2006 задает сортамент и не подтверждает химический состав плавки, поэтому прочность, пластичность и свариваемость подтверждают документами на сталь.

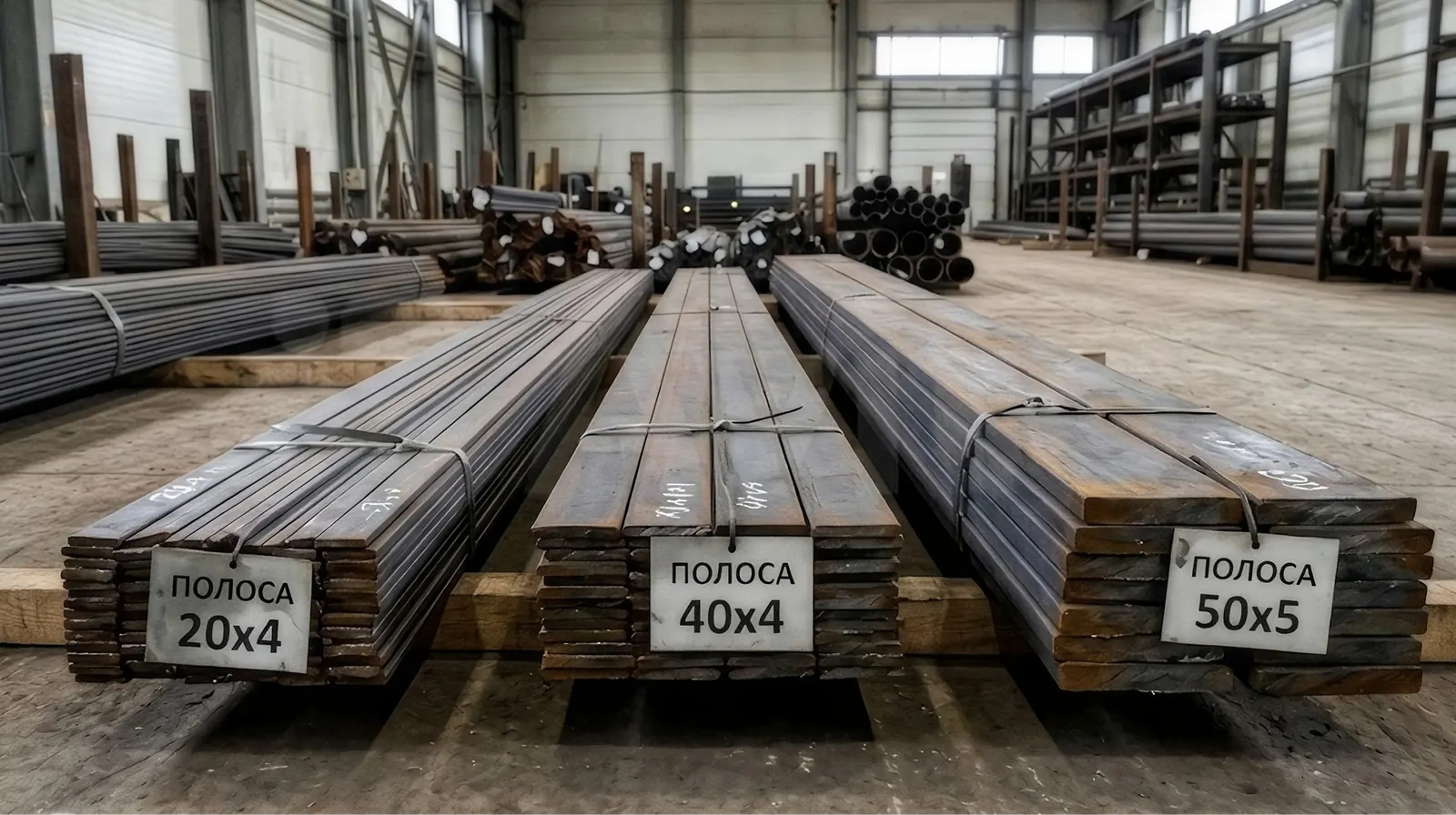

Полоса 20×4
Для 80 монтажных пластин 40 x 5 мм длиной 250 мм из шестиметровых заготовок с резом 3 мм из одной полосы выходит 23 детали, значит, хватит четырех заготовок, то есть 24 м проката с запасом на брак. Масса одной заготовки составляет 9,42 кг, четырех - 37,68 кг, и при 75 руб./кг металл стоит 2826 руб. Цена изменится, если поставщик продает кратно партии, берет отдельную плату за резку или считает по фактическому весу.
Для больших объемов сравнивают готовые заготовки нужной длины и стандартную полосу с резкой на своем оборудовании. Первый вариант сокращает отходы, второй дешевле, если есть станок и продуманная карта раскроя.
При выборе полосы сводят три группы данных - геометрию по ГОСТ 103-2006, свойства стали по документам на металл и экономику раскроя. Если все три совпадают, массу заказа и стоимость деталей можно посчитать заранее, без сюрпризов на складе.
